电子驱鸟器

在农作物下种和秋收季节，麻雀往往要啄食，糟踏种子和粮食。过去常用“稻草人”来驱鸟，但因“稻草人”不会动、也不会喊，鸟很快就适应了，驱鸟作用也就不大了。这里介绍一种电子驱鸟器，它发出类似老鹰的叫声，再配以老鹰的模型，随风飘动，就像老鹰低空盘旋，达到驱鸟的目的。此驱鸟器经初步试用效果较好。

驱鸟器电路见图1。从图中可以看出电路可以分为四部分：第一部分为BG\(_{1}\)、BG2、R\(_{1}\)～R4、W\(_{1}\)、C1和C\(_{2}\)组成的多谐振荡器；第二部分也是多谐振荡器，由BG3～BG\(_{5}\)、R6～R\(_{9}\)、C4和C\(_{5}\)组成；第三部分为音频振荡器，主要是由晶体管BG6～BG\(_{9}\)等组成，其中BG6、BG\(_{7}\)作振荡用，而BG8作开关；第四部分为普通的音频功率放大器。

第一组多谐振荡器主要起控制开关作用，当BG\(_{2}\)截止时，其输出的正电位通过电阻R5、R\(_{1}\)0分别使晶体管BG5、BG\(_{8}\)饱和导通，于是第二组多谐振荡器和音频振荡器同时进入工作状态。当BG4输出为高电位时，通过电阻R\(_{11}\)、二极管D1、D\(_{2}\)使音频振荡器起振。由于第二组多谐振荡器输出的矩形波的边沿不陡，故振荡的音调变化较缓，具有老鹰叫声的效果。音频振荡器的振荡频率设计为1000Hz左右。第二组多谐振荡器的周期设计为0.5秒左右，第一组振荡器的周期约为40秒，调W1可改变老鹰叫和停叫时间的长短，比如叫15秒、停25秒，但周期不变。

音频振荡器输出的音频信号经变压器B\(_{1}\)耦合到射极跟随器BG9。然后经前置放大和功率放大，推动扬声器，发出类似老鹰的叫声。

晶体管BG\(_{1}\)～BG5、BG\(_{7}\)～BG10均用3DG6，要求BG\(_{1}\)与BG2，BG\(_{3}\)与BG4的β值较为一致，并且大一些为好；其它管子的β值要求不高，一般在20以上即可。BG\(_{6}\)用3CG类硅NPN管，如果没有，也可以用3AX31来代替，但要求管子的Iceo不能太大。BG\(_{11}\)用3DG12中功率管。BG12和BG\(_{13}\)用3AD6或3AX63。用3AX63时，最好加散热器。如无3AD6或3AX63，则可用3DD类大功率硅管来代替，此时R19、R\(_{2}\)0的位置要对调，并将变压器B3的中心抽头改接到电源正极，两管的发射极接电源负极。电阻均用1／8瓦的。

B\(_{1}\)为晶体管收音机用的输出变压器，但初、次级要反过来使用，将原次级的两头接在BG7的集电极与电源正极之间。由于本机的音频频率均为100OHz，对失真要求不高，而主要是增加输出功率，为此，输入、输出变压器B\(_{2}\)3的制作与普通低频放大器中用的不同，铁心截面积可以小些。我们制作的B\(_{2}\)的铁心截面积为5×5.5（mm）、初级用线径为0.15mm的漆包线绕80匝，次级用同样的漆包线双线并绕100匝，头尾相接作中心抽头。B3的铁心截面积为10×10（mm），初级用线径为0.35mm的漆包线双线并绕20匝，然后将头尾相接作中心抽头，次级用同样的漆包线绕65匝。

调W\(_{1}\)使BG1刚好饱和，其集电极电流约为2mA。电容C\(_{1}\)、C2根据自己选定的振荡周期和已知的W\(_{1}\)／2+R2的阻值，按公式T≈1.4RC计算。如取T=4O秒，C\(_{1}\)=C2=C=T／1.4R=40／1.4×130K=219μF，取值100μF～200μF。

调第二组多谐振荡器时、先求出R\(_{7}\)或R8的阻值。用一个220K的电位器代替R\(_{7}\)，调此电位器，使BG3刚好饱和，取此时电位器的阻值作为B\(_{7}\)。为防止电源电压下降影响电路工作，可将量得的R7阻值降低10％。C\(_{4}\)、C5的值可按上述公式求出。

调音频振荡器时，先断开电阻R\(_{11}\)，另用一只1K的电阻串接一只47K的电位器，接在BG6的基极与地之间。同时将BG\(_{8}\)的c、e极用导线短接，使W2的阻值最小，调47K的电位器，使电路起振。此时如低频放大器未调好，可在BG\(_{9}\)的发射极与地之间接一耳机试听。当出现音频叫声后，量一下电位器阻值，加上1K就为R11的值。最后去掉BG\(_{8}\)的c、e极间短路线。此时旋动W1转柄，使BG\(_{2}\)截止，使音频振荡器起振，测定喇叭发声和无声的时间，如达不到4O秒钟，可以改变C1、C\(_{2}\)的容量。电位器W2是在电源电压不同时，调音频振荡器起振用的。

射极跟随器BG\(_{9}\)的Ic调至0.5～1mA；BG\(_{1}\)0的Ic为1mA，BG\(_{11}\)的Ic较大，为10～15mA，BG\(_{12}\)、BG13的电流为3～4mA。由于功放级的工作电流大，所以要加强去耦电路的作用。

以上电路是按6V设计的，当电压降至4.5V时也能工作。

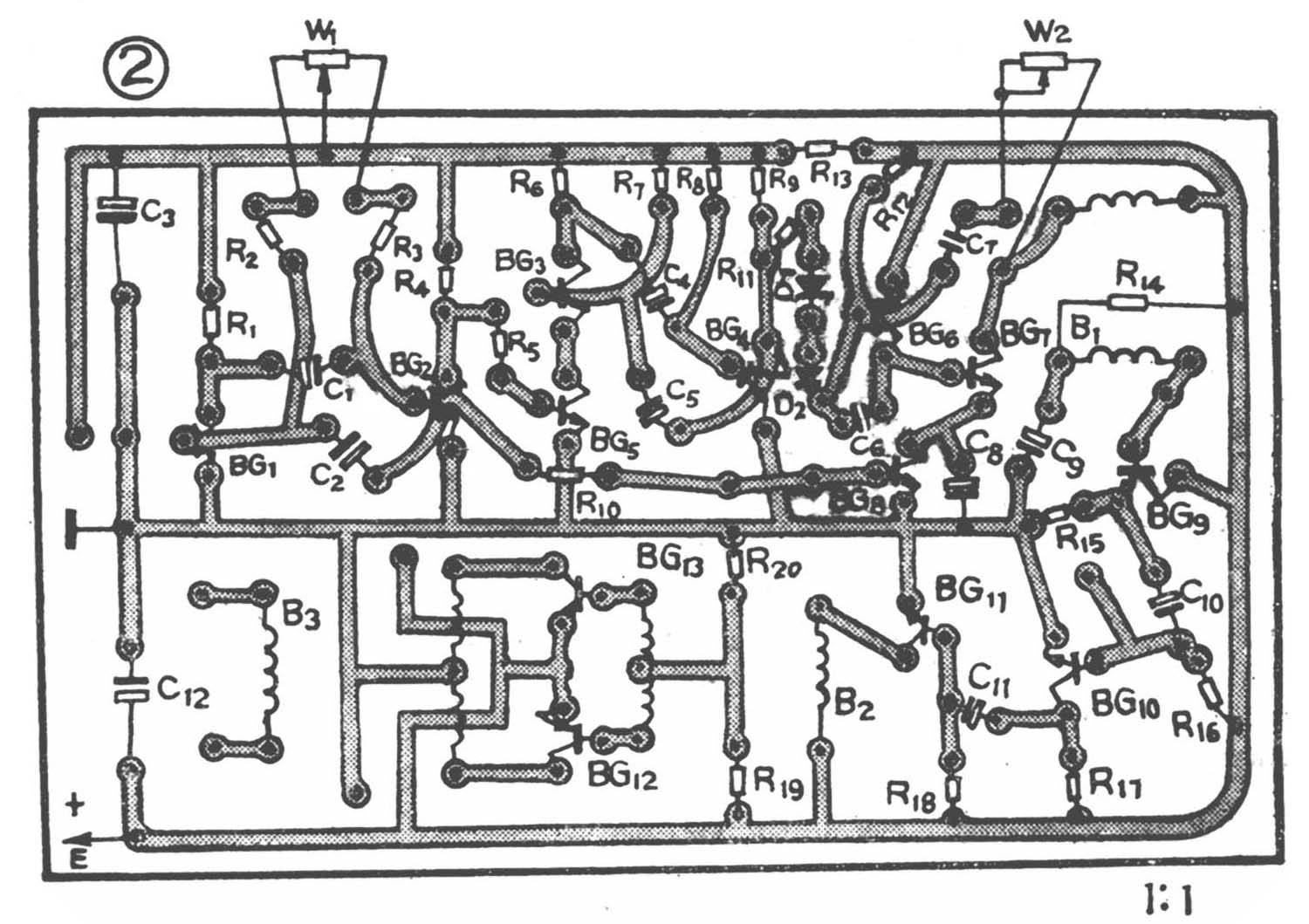

整机印制板见图2（1∶1），装在塑料盒或木盒内。扬声器用4英寸的圆喇叭或4×6英寸的椭圆喇叭。扬声器不装在盒内，而是通过两条塑料导线引出机外装在另一木箱内，塑料导线的铜截面积要粗，但不宜过长，否则音量将下降。

老鹰模型的制作就像糊风筝一样，先用薄竹片扎成鹰的骨架，“老鹰”的大小应与实际鹰的大小相符。将两翼作成上、下能活动的，就象翅膀会飞一样。各部分的骨架作好以后，再用黑纸按各部分形状剪好、糊牢，并用白色颜料画上条纹，模型作的要尽量逼真。将扬声器置于模型腹内，若用扬声器箱更好，将音箱放在模型旁边的杆子上。安放老鹰模型时，应该将模型悬挂于离地面10米以上的绳索上，见报头所示，两根竹杆间不要固定死，让模型能被风吹动，以增加恐怖气氛。使用时，要根据鸟类的活动情况，调节叫声的持续时间，鸟少时，叫的时间可短点，鸟多时，叫的时间长些。

也可以用小马达带动驱鸟器，增大驱鸟范围。

整个装置都要加防雨措施。(王永昌)
