代换显象管时的主要任务，就是把原电视机电路和机壳进行适当改造，以满足新换显象管的电参数和外形尺寸的要求。因此，了解显象管各项电参数和外形规格是进行代换工作的前提。通常，人们了解显象管的各项电参数和外形规格，着重把握三个主要因素：即荧光屏对角线的尺寸；偏转角的大小和管径的粗细。如按荧光屏对角线尺寸划分，有9、12、14、16、17、18、19、20、22、24、26（英寸）等种类；按偏转角的大小划分，有70°、90°、100°、110°、114°等种类；接管径粗细划分，有φ20、φ22.5、φ28.6、φ29.l、φ36.5（mm）等种类。我们按照上述三个主要因素，对大量代换情况进行综合分析，认为在不同类型显象管之间进行代换，大体上可归纳为四种不同情况，这就是屏对角线、偏转角和管径都相同的显象管的代换；屏对角线尺寸不同，偏转角和管径都相同的显象管的代换；屏对角线和管径均相同，但偏转角不同的显象管的代换；以及屏对角线相同，管径和偏转角均不相同的显象管的代换。本文就是按照这四种情况，分别介绍一些具体的代换方法，供大家参考。
一、屏对角线、偏转角和管径都相同的显象管的代换
在外型尺寸都相同只是型号不同的显象管之间进行代换，原电路上的高压可不必调整，偏转线圈可保持不变，所要变动的只有低压参数和管脚接线。在代换是可能出现的问题是原偏转线圈与新换管不匹配，在荧光屏上的反映是出现暗角或光栅幅度异常。当出现暗角时，可调节中心磁环或用外加磁场，把暗角调掉。当出现光栅幅度异常时，可调整高压或逆程电容。
例：一个苏联产31πK4Б型12英寸黑白显象管损坏，想用国产31S×4B型管代换。

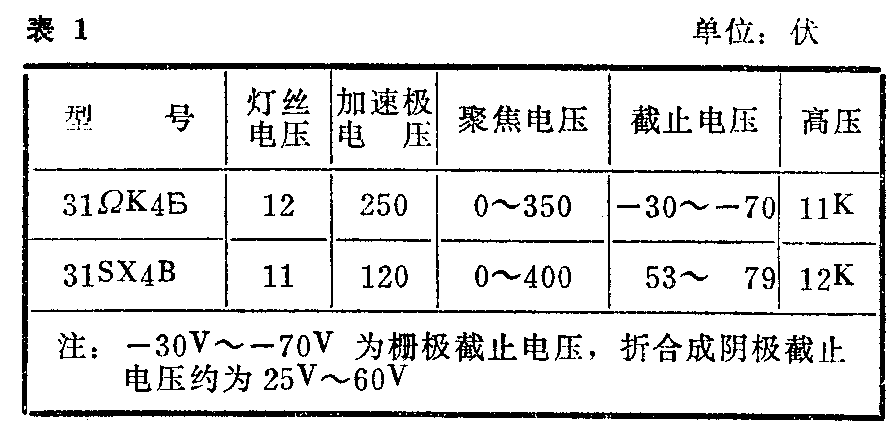

将两管进行比较：屏对角线都是31cm，偏转角都是90°，管径都是φ20mm，管脚接线也相同，这样偏转线圈和管脚接线可不必变动。两管的电参数如表1所示。由表1可知：31S×4B所需要的高压比31πK4Б高1KV，由于这个差别不影响收看，因此原电路上的高压可不必调整。需要变动的部分：（1）调整灯丝电压：在原灯丝回路上串一个10Ω左右的电阻，将原来的12V调到11V。（2）调整加速极电压：用电阻分压法将加速极电压由250V降到120V。如果把250V电压直接加到新换显象管上，就会出现光栅截止不了，图象暗场面不黑而造成黑白对比度下降。但如果加大视频信号的双幅度，也能达到原来的对比度。（3）调整阴极电压：换上新管后，如果亮度旋钮调到最大仍不出现光栅，或调到最小光栅仍不截止，说明新换管子的截止电压与原管的截止电压相差较多。因此，需要对亮度控制电路中带“＊”号的电阻进行调整。调整后，亮度旋钮调到最小可关闭光栅，调到最大束电流为200μA左右。（4）调整暗角和光栅幅度；出现这种现象主要是两管的管径与玻壳锥体的连接弧度略有差异，使原偏转线圈的喇叭口与新管不能贴紧，造成偏转中心位置略有变动。出现暗角时，可调节中心磁环或在玻壳上贴外加磁铁，实在不行，可换一个与新管配套的偏转线圈。出现光栅幅度不足或过大时，可加大或减小逆程电容。（5）调整聚焦电压：调节聚焦电位器，直至扫描线最清晰为止。（6）调换机壳：两种管荧光屏的长宽比例不同，苏产管长宽比是4：3，国产管长宽比是5：4，因此需要修整一下原机的前脸或换一个5：4的前脸。
二、屏对角线尺寸不同、偏转角和管径都相同的显象管的代换
在这类代换中，主要是用大屏幕管代换小屏幕管。目前国内生产12、14、17英寸显象管用的电子枪基本上是一种类型的，管径粗细、偏转角度、管脚接线及电参数都基本相同，9英寸显象管是双电位电子枪，管脚接线和电参数都需要调整。当用大屏幕管代换小屏幕管时，首先要适当提升高压，根据经验；12英寸管代换9英寸管或17英寸管代换12英寸管，需要提升1～2KV。但是提升高压后，会出现光栅幅度不足现象，这是因为电子运动速度加快了，要有更大的偏转力才能把电子拉到屏幕的边缘，因此还要适当提高偏转功率。如果不希望改动偏转线圈，则要设法提高偏转电流。简单的办法是适当提高电源电压同时减小逆程电容，麻烦的办法是改绕行输出变压器。
还有一种代换方法是不提升高压直接代换。其缺点是图象的清晰度及对比度都相对差些。因为高压不够时亮度就要变暗，这时要想达到原来的亮度，就必须加大电子束轰击荧光屏的能量，而电子束的能量与显象管上所加的高压大小及束电流中电子数量的多少有关。如高压提高，则电子运动的速度就加快，打在荧光粉上的能量就大，荧光屏就越亮。如高压保持不变，而让束电流大些（即旋大亮度旋钮），虽然每个电子的能量不变，但是打在荧光屏上的电子数量增多了，轰击荧光屏的总能量还是大了，因此提高了荧光屏的发光亮度。如果高压不变只增大束电流会有以下影响：（1）当于束电流中的电子数量增多，电子间的排斥力增大，在荧光屏上就不容易聚焦成细小的光点，因此图象的清晰度就稍差些。（2）束电流增大后要求图象信号也增强，如果原来的图象信号增益不变，则图象的对比度就要下降。（3）束电流太大了，对质量不好的显象管寿命有影响。实际上，不少人对荧光屏的亮度要求并不太高，因为观看电视的时间大多在晚上，周围的环境暗，对屏幕的亮度要求低，这时尽管显象管的屏压（高压）很低，但是由于工作的束电流不大，所以图象仍然很清晰，并且由于图象光线柔和，观看时眼睛不易疲劳。当然，如果在白天亮处观看电视，就需要把亮度调到较大的位置，图象的对比度和清晰度都相应要差些。
例1：用31S×5B型12英寸显象管代换23S×5B型9英寸显象管。

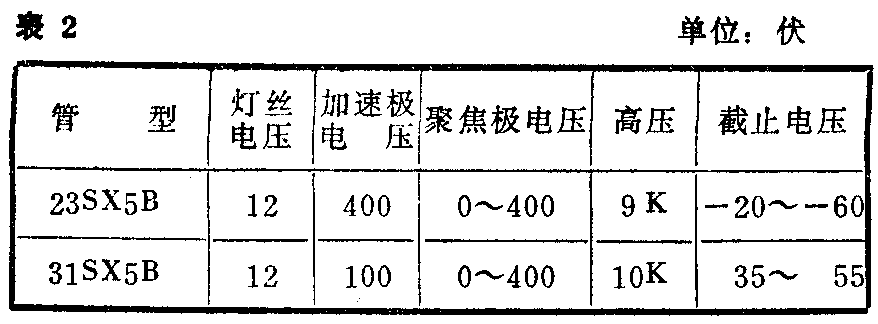

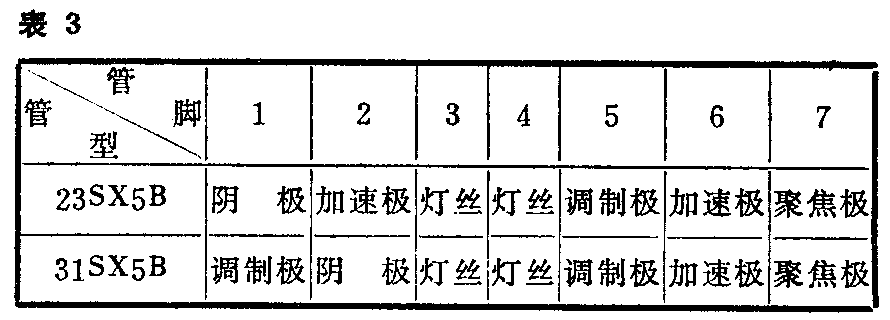

两管的电参数如表2所示，管脚接线如表3所示。两管的管径均为φ20mm，偏转角均为90°。改动的部位：（1）调整管脚：把原来接管脚①的引线改焊到管脚②上。（2）调整加速极电压：将原来的400V加速极电压降为100V，并加到显象管的⑥脚上。（3）调整高压：把原电路稳压源输出电压提升1V，这样高压和偏转功率均得到提高，其中高压提升800V左右，然后再减小逆程电容，原电路逆程电容是0.02μ并联6800P，现在改为0.02μ并联3300P: 这样高压又提升了400V左右，这两次共提升1.2kV左右。由于电源电压提升了1V，所以灯丝电压也提升了1V。但是灯丝电压高了对显象管的寿命是有影响的，实验结果是：灯丝电压偏高后，显象管的寿命要下降3倍左右，所以必须在灯丝回路中串一个十几欧的电阻，使灯丝电压保持在12V。（4）调整阴极电压工作范围：调节阴极电路中带“＊”号的电阻，使束电流在0～150μA内变化。（5）调整暗角：出现暗角时，可调节中心磁坏或外加磁铁。（6）调整聚焦：调节聚焦电位器，使扫描线到最清晰为止。（7）调整其他电路：如果关机出现亮点，可调整消亮点电路的时间常数。
例2：用44S×1B型17英寸显象管代换31S×3B型12英寸显象管。

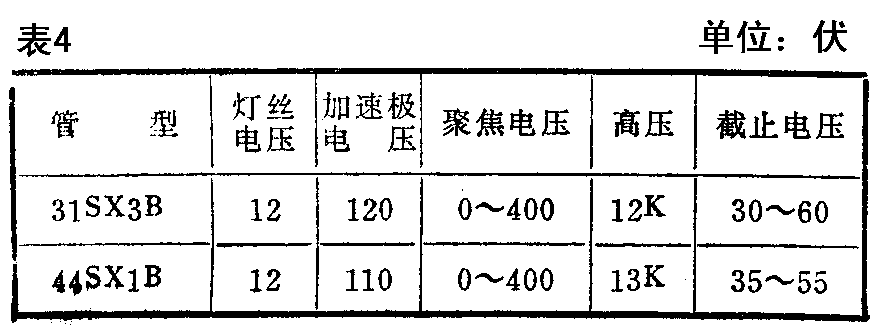

两管的电参数如表4所示，两管的管径均为φ20mm，偏转角均为90°。由表4可以看出：两管的电参数相差不多，如果用户要求不高可直接代换。如果希望得到更好的清晰度和对比度，可把原电路的高压提升1～2KV，具体改动方法，可参照例1。
用14英寸管代换12英寸管的例子，在这里就不列举了，具体方法与上述例子相同。由于这两种管的电参数比较接近，因此代换时遇到的问题就相对少些。（朱家林）
