本刊1983年第10期第14页，曾刊登了我服务公司生产的《带扩展作用的集成电路20瓦×2立体声扩音机》的函购消息，很受读者欢迎。根据读者要求，下面对该机的特点及其制作、调试方法加以简单介绍。
这种扩音机是用几只集成运算放大器及晶体功率三极管组装成的。在电源电压为±20V～±23V时输出功率不小于20瓦×2（8Ω负载）；灵敏度优于30毫伏；频响15～18000赫；该机电路具有声象扩展作用，可增加立体感效果；音调部分由两个有源滤波器组成，高、低音可分别从零调至最大输出功率。
电路简介

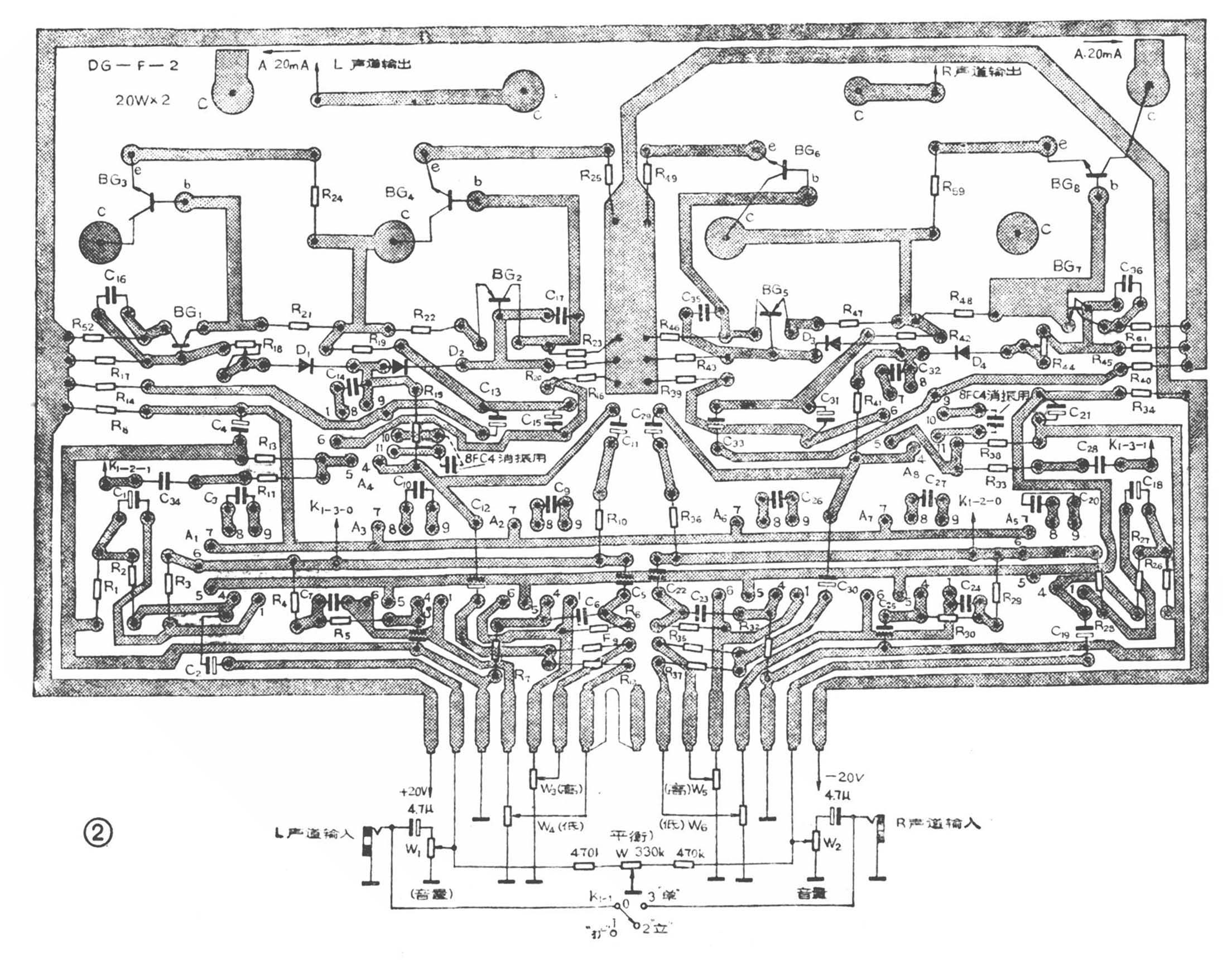

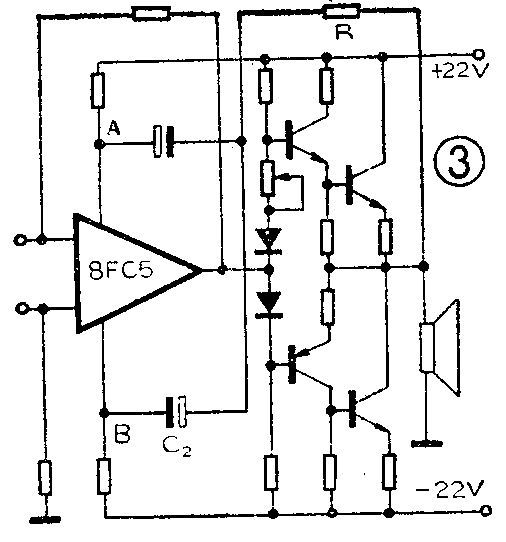

1．激励级与功放级；本级电路图见图1，印刷板电路见图2。我们知道，集成运算放大器的工作电压一般为±15伏，此时最大输出电压幅度不过11伏左右，由于加到功放级的激励电压较小，即使提高功放级的电源电压，也不能将输出功率加大。因此在这类扩音机中，设法提高激励电压是提高输出功率的关键。图1的具体办法是，在提高功放级的电源电压后，利用运算放大器抑制共模的能力来提高集成运放块的输出电压，增大功放级的激励幅度。不同的运算放大器，其抑制共模的能力也不一样，8FC4、8FC5为±13伏。下面以8FC5为例来说明其原理；当集成运放块的供电电压为±15伏时，假定输入信号保持为零伏，这时在正、负电源上同时加上+8伏电压，那么正电源就变为15＋8=23伏，负电源电压变为-15伏+8伏=－7伏。这种情况和电源电压固定在±15伏，而在输入端加上一个8伏的共模电压是一样的。图3为有关电路图，图中A、B两点在静态时是±15伏，但A、B两点还分别通过C\(_{1}\)、C2和电阻R接至功放级输出端，所以在实际工作时，A、B两点的电压还随着功放级输出端电压的变化而波动。电阻R的作用是限制A、B两点的波动电压不超过8FC5拟制共模电压的能力，本文电路是限制在8伏以内。这样运算放大器的输出幅度就可以提高到18伏左右，功放级每个通道的输出功率可达到20瓦左右。
2．输入级和音调控制级：输入级采用运算放大器8FC3接成同相输入比例放大器。C\(_{1}\)、C2的作用是衰减极低频噪声，并起隔直作用。C\(_{3}\)是输入级的消振补偿电容。这一级的增益为AF＝R\(_{3}\)／R1≈50倍，为下一级音调控制级提供了必须的增益。

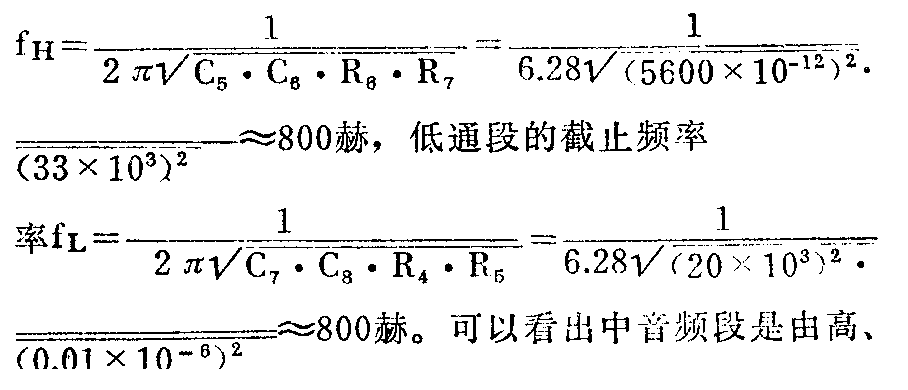

音调控制级分别由高通有源滤波器和低通有源滤波器组成，它们将信号的整个频带分成高音段和低音段两段来控制。每一个频段的调节范围均能从零调到最大功率输出。高通段的截止频率为
低音两路分别控制的，即800赫以上由高音段控制，800赫以下由低音段控制。但当高、低音电位器都调到最小时，会造成功放级无输出。或者当高、低音电位器中有一个调至零时，就会使音色中缺少高音或低音成分，使音色变得很差。为了解决这一矛盾，从前置级A\(_{1}\)输出端经R10、C\(_{11}\)取出一部分信号，直接送到A4输入端去进行放大。这样当再发生上述情况时，就能得到正常输出功率，同时也不会使音色变差。
本机由于采用了具有正、反相输入端的集成运算放大器，所以能很容易地施加立体声扩展电路，使其在左、右两路扬声器靠得较近时也能获得较明显的立体声放声效果。扩展声象的具体办法是：从右声道运放块A\(_{1}\)的输出端，通过R33、C\(_{28}\)、开关K1-3引出一路信号，加到左声道运放块A\(_{8}\)的反相输入端；从左声道运放块A5的输出端，通过R\(_{11}\)、C34、开关K\(_{1－2}\)，加到右声道运放块A4的反相输入端。在这种相互反相放大的作用下，两扬声器之间的声象距离就被拉开了。应注意的是，反相相串的信号不能取得太大，否则听音时声源面会出现左、右分裂现象，并且容易引起自激。一般来说，所取出的扩展信号只要不超过主信号的20％，就不会出现声源分裂现象。
安装与调试经验
①组装时一定要细心。例如：集成运放块的管脚很多，焊接一定要“对号入座”，千万不能接错。8FC3、8FC5的管腿排列顺序见图4；有些元件有正、负极之分，焊接时不能颠倒。
②在焊接运算放大器时，不用的管腿可以剪掉，或用塑料套管套好，避免相互之间短路，或与其它元件相碰。
③8FC3的10、11、12三条腿要悬空绞在一起，剪短，再用锡焊牢。不要出现虚焊或与其它元件相碰。
④四只大功率晶体管要加散热器，可用铜板或铝板制作，尺寸及形状见图5。
⑤所有元件焊接完毕并检查无误后，即可进行静态电流的调试。以左声道为例，将电流表串在印刷板的A点处，也就是BG\(_{3}\)或BG8的集电极回路里，将电阻R\(_{18}\)（或R44）调到最小，接通电源，缓缓调整R\(_{18}\)，使电流表读数在20毫安左右。再接上负载，若此时电流略有下降则属正常。这时可再微调一下R18，使静态电流上升到20毫安即可。如果接上负载后电流变化很大，调R\(_{18}\)也无效，则一般问题出现于功放级，应细心检查BG1～BG\(_{4}\)有无虚焊、击穿或开路故障。在调试过程中R18、R\(_{44}\)、D1～D\(_{4}\)不允许开路，D1～D\(_{4}\)极性不能接反。调试完左声道后应用焊锡焊好A点。右声道调试方法与左声道相同，就不再重复了。
⑥电位器及开关的连接线应采用屏蔽线，屏蔽线外皮一端接地。各电位器的外壳也应接地。各部分的地线要直接接在电源地线上，不要以扩音机上的地线作公用地端，以避免由于寄生耦合而引起自激。
⑦音量电位器及音调电位器采用同轴双连电位器，即图1中的W\(_{1}\)、W2为一同轴电位器，W\(_{3}\)、W5为一同轴电位器，W\(_{4}\)、W6为一同轴电位器。平衡电位器W采用X型。
图1中的运放块A\(_{1}\)2\(_{3}\)5\(_{6}\)7采用8FC3，A\(_{4}\)8采用8FC5或8FC4。K\(_{1}\)是一只三刀三掷开关，如果不用单声道一档，可采用二刀二掷的。如果放声时左、右两路扬声器的距离较合适，也可以不加扩展电路。

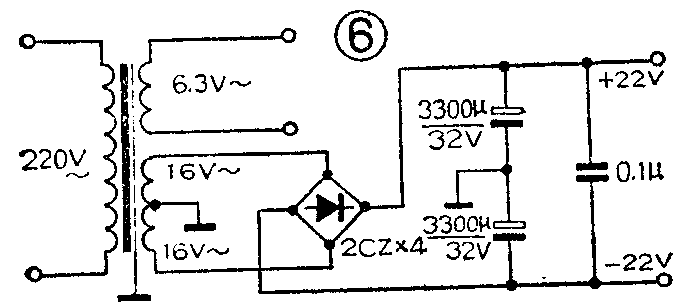

本机电源部分电路见图6。电源变压器的容量应选50VA以上的。整流二极管选用大于2A的2CZ型管或大于2A的全桥硅堆。（八七八厂服务公司 王瑞祥 裴士利）
