测试电子手表功耗电流的方法

🏠 首页 《无线电》杂志 1984年 🔗 第257期 🔗 第35页 分类:“现代家庭电子制作”电视讲座辅导材料 🔗 李耀祖 🔗

电子手表的功耗电流是电子手表的一项重要质量指标,它在一定程度上反映了手表CMOS电路的质量。检测功耗电流是鉴别正品与次品电子手表的方法之一,功耗大的电子手表除了在使用中需经常更换电池外,故障现象也较多见。

图1
图1 🔍原图 (373×292)

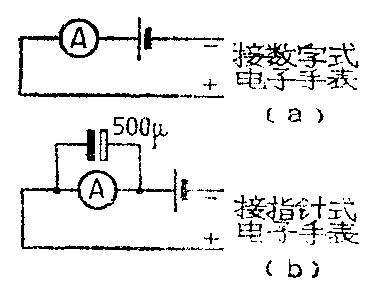

测试电子手表功耗电流的方法很简单。对一般常见的液晶显示和石英电子手表,只需将电流表直接串联在手表电池中(见附图a),正常的五、六功能电子手表功耗电流应在5μA以下,一般不超过3μA。指针式石英电子手表在用如上所述方法测试时,应在电流表两端并联500μF以上电容一只(见附图b),一般测得功耗电流(平均值)为1.5μA以下。电流表可以采用有10μA电流档的万用表代替,如MF10型等。常用的MF30型与500型万用表由于只有50μA档测试时不易取得准确的读数。(李耀祖)
