我们参照1983年第7期《无线电》上赵秀根同志的文章（简称赵文），对声宝NS－12K电视机的行输出变压器进行修复，取得了成功并获得了一些新经验，现在介绍给大家。
一、行输出变压器的修复
1．在业余情况下，由于不是大批量的修复，因此，赵文中图5所示的靠摸可以用直径为10mm，长为25mm的螺钉代替，螺钉上拧螺帽，用螺帽调整，使螺钉一端长为14mm。
2．在钻孔和扩孔时，用老虎钳垫布夹紧行输出变压器，然后用手拉动小型电动台钻的皮带，使钻头转动，并缓慢进刀。最好不要直接开动电钻，这样容易损坏变压器。

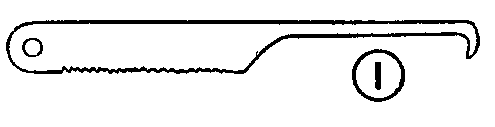

3．如果靠摸垫得不好，不慎将下面的第一个低压线圈（参照赵文中的图3）钻坏，可以用锯条在砂轮上磨一把钩子，钩子的形状见图1，用钩子将线圈从下面钩出，并修出一圈槽，然后用φ0.21mm的高强度漆包线在φ11.5mm的骨架上绕28匝，脱胎后用丝线缠好，线圈的形状见图2，把缠好的线圈嵌入槽内，并用环氧树脂封灌。

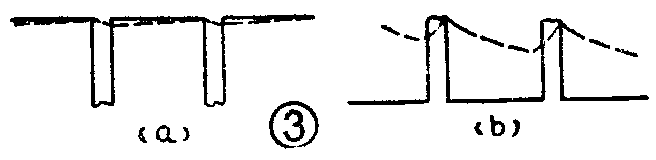

4．把新绕好线圈的两个线头分别焊在变压器的3、4脚上，焊好后最好用示波器观看一下3、4脚之间的波形，其目的为的是检验这两个线头与对应的3、4脚位置是否正确，图3（a）所示的是线头焊接位置正确时的波形，图3（b）所示的是线头焊接位置接反时的波形，其中虚线所示的波形是检波、整流后，供给同步分离级的电压波形。比较（a）、（b）两图，可以看出，当两个线头位置接反了，给同步分离级提供的电压的纹波系数就很大，这样就会引起行同步不稳的故障。
二、电源调整管和行输出管的代换
当行输出变压器出故障后，往往是将电源调整管和行输出管一起烧毁。电源调整管可用BV\(_{ceo}\)≥100V的硅大功率管代替，如3DD101、3DD15、DD03等等。行输出管必须用BVceo≥800V的硅大功率管。由于此类管的价格比较贵，因此在维修中，我们选用了DF104的利用品。在DF104的利用品中，有不少管的BV\(_{ceo}\)很高，能够符合要求。在使用DF104的利用品时，应注意以下几点：
1．在测量BV\(_{ceo}\)参数时，可用1000V的摇表测量，并用500型万用表的2500V插孔监视。
2.由于DF104利用品的β值比较低，在使用中，如果选用β≥15的管子，就会出现严重的肋骨故障，因此必须选用β＞30的管子。
3．DF104的V\(_{ces}\)较高，这会造成管子严重发热（大于100℃）。解决管子发热的措施是加散热板。但是加散热板后，就有可能发生两个问题，一是造成行辐射，干扰同步信号，出现行不稳；二是散热板与线路板之间出现打火现象。因此，散热板必须接地，管子与散热板之间必须加绝缘膜。采取以上措施后，由DF104代换的行输出管的温度大约在50～60℃左右，电路工作正常。
三、差错
在赵文的表1中，1～3脚的阻值不应该是0.39Ω，而应是0.53Ω。从文中所给的变压器电路图上可以看出，1～3脚的阻值应是1～4脚与3～4脚阻值之和，即：0.08Ω＋0.45Ω=0.53Ω，实际测量的数据是在0.54Ω左右。（王立放 詹其业）
