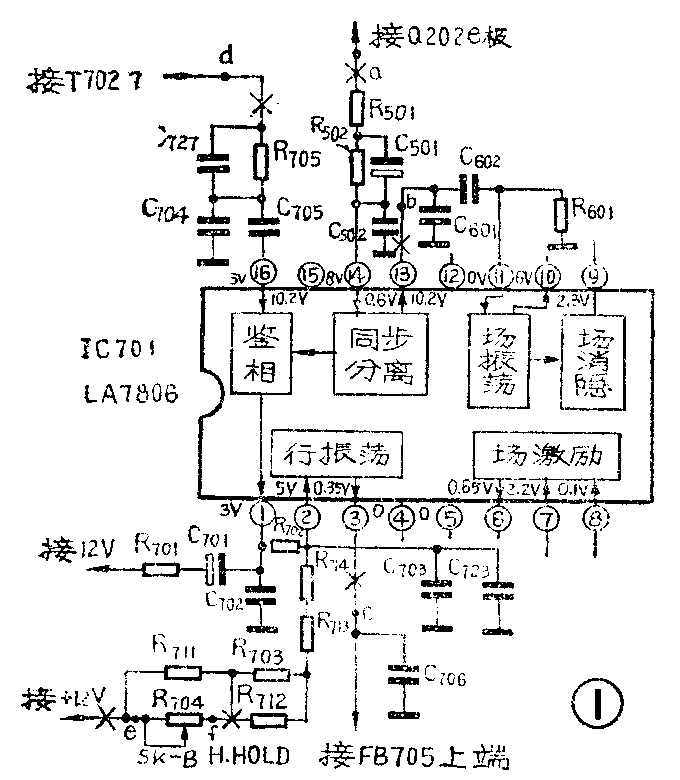

一台日立牌M1201型黑白电视机，由于电网电压突然升高，出现伴音正常，有图象，但行均不同步故障，根据现象可判定故障出在向步分离级。此机的同步分离是由集成电路LA7806完成的。它的电路如图1所示。我们用万用表对集成电路LA7806的各脚电压进行检查，发现第13脚电压为0.1伏，比正常值0.6伏低。用示波器观察第1脚，在有电视信号时，无鉴相信号输出。检查有关的外围元件均正常，因而确定是集成电路LA7806中的同步分离级损坏。
由于没有同类国产组件代换集成电路LA7806，因此，我们用分立元件来代替集成电路中所损坏的部分。

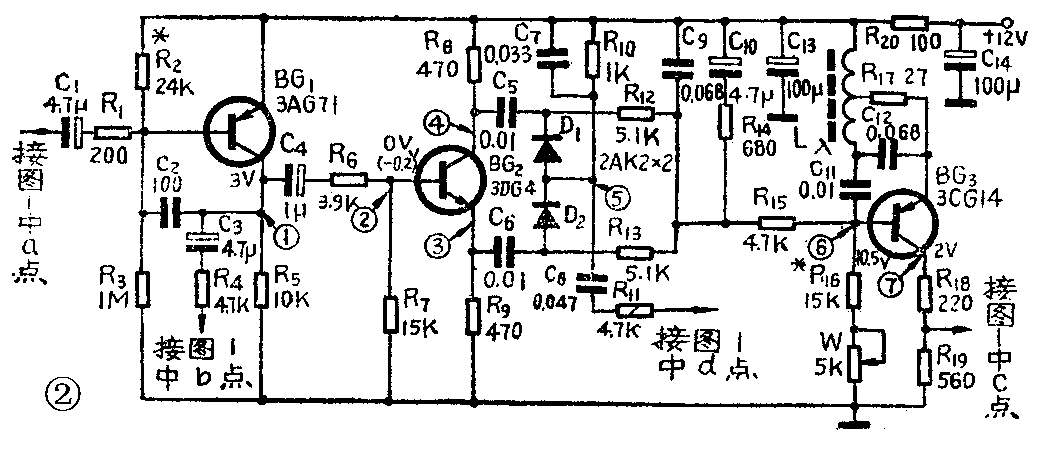

由图1可知，在集成电路LA7806中，同步分离级与鉴相器是在内部连接的，因此，要代换同步分离，必须同时也代换鉴相器。我们用分立元件代换后，行、场均能同步，但是行同步的范围很小，并且行消隐信号随调节行频，不稳定地出现在屏幕两侧，当把行振荡这部分也用分立元件代换后，效果很好。
元件选择：BG\(_{1}\)选用3AG1、3G48、3AG71均可，β≥60，穿透电流要尽可能小些。BG2选用3DG型管，β≥60。BG\(_{3}\)选用3CG14、3CG21、3CG74等，β在70～160内，也要求穿透电流小。行振荡线圈L可买现成的。

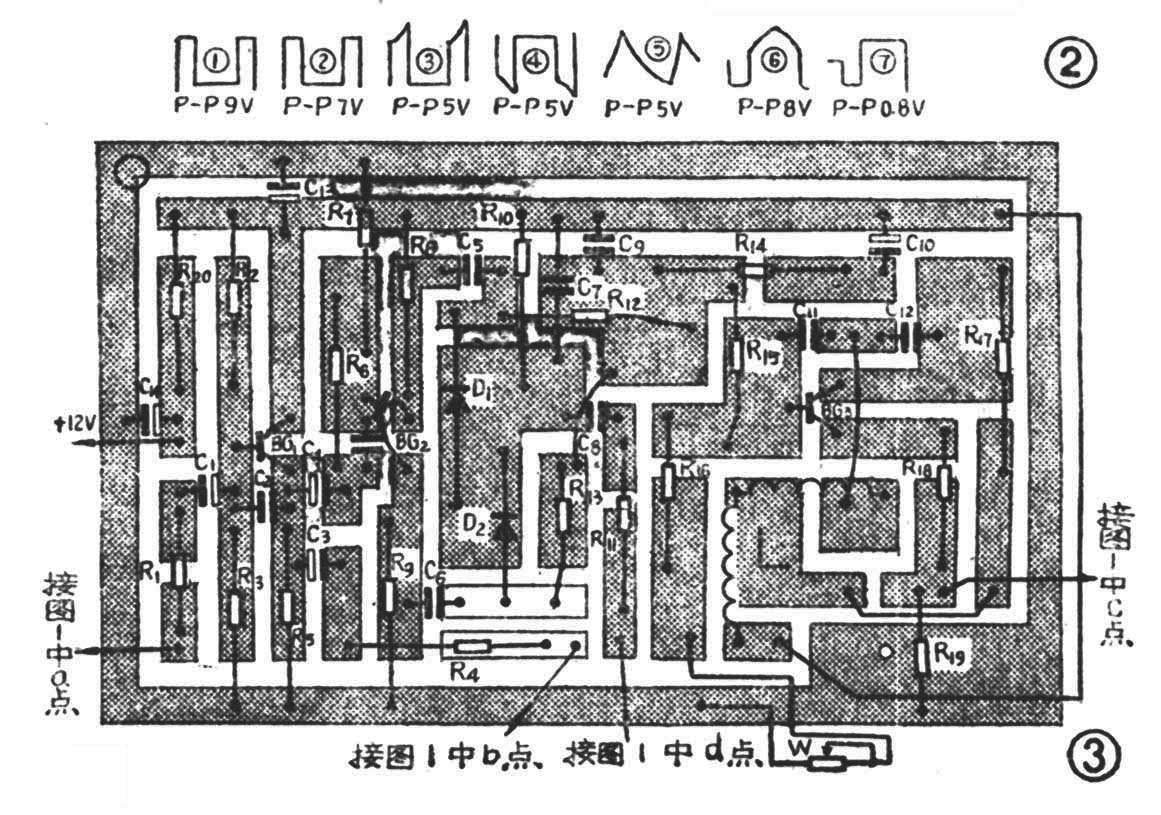

电路的连接：按图1中画“×”的地方，把原机的印刷电路板上有关部分断开，对照图1和图3，将代换部分与原印刷电路接好。代换电路中的行频电位器W可直接利用原机上的行频电位器R\(_{7}\)04，这样可不必再外接行频调整装置。但有一点必须注意，在断开电位器R704与原机的连接时，原机的场频电位器R\(_{6}\)03与电源12V的连接点必须重新接上，如图4所示。否则，就会在断开R704与原机的连接时，也同时断开R\(_{6}\)03的电源线，其后果是出现水平一条亮线的现象。
电路调试：代换部分装置完毕后，接通电源开关，如果显象管发光，说明BG\(_{3}\)起振了，否则，则说明BG3不起振，这时应检查3CG是否损坏，线圈L是否断线。如果3CG用业余品时，为可能在屏幕上出现振铃现象，这时只要把BG\(_{3}\)的集电极电压稍微调高一点，即可消除。当代换板上各级的直流电压正常后，将电位器W调放到中间位置，调节线圈L的磁芯，使图像稳定下来，然后再调节电位器W，使图像能左右转动，并且能保持在一定范围内同步。如果有条件，还可用示波器观察行振荡（即测试点⑥）的波形，反复调节L的磁芯和电位器W，使行频在60～70μs内即可。
当全部调整完毕之后，可将代换板固定在原机的高频头上方。在固定之前，先按图5做一个小支架，然后把高频头上固定地线的螺丝钉拧下来，再把代换板、支架及高频头的地线一起固定在高频头上。（肖清强）
