佳丽彩牌14英寸彩色电视机（天虹牌彩色电视机）的常见故障是行输出变压器损坏。由于没有原备件，所以维修甚感困难。为了解决这个问题，我们试用国产器件进行代换，并取得了良好的效果。
一、故障判断

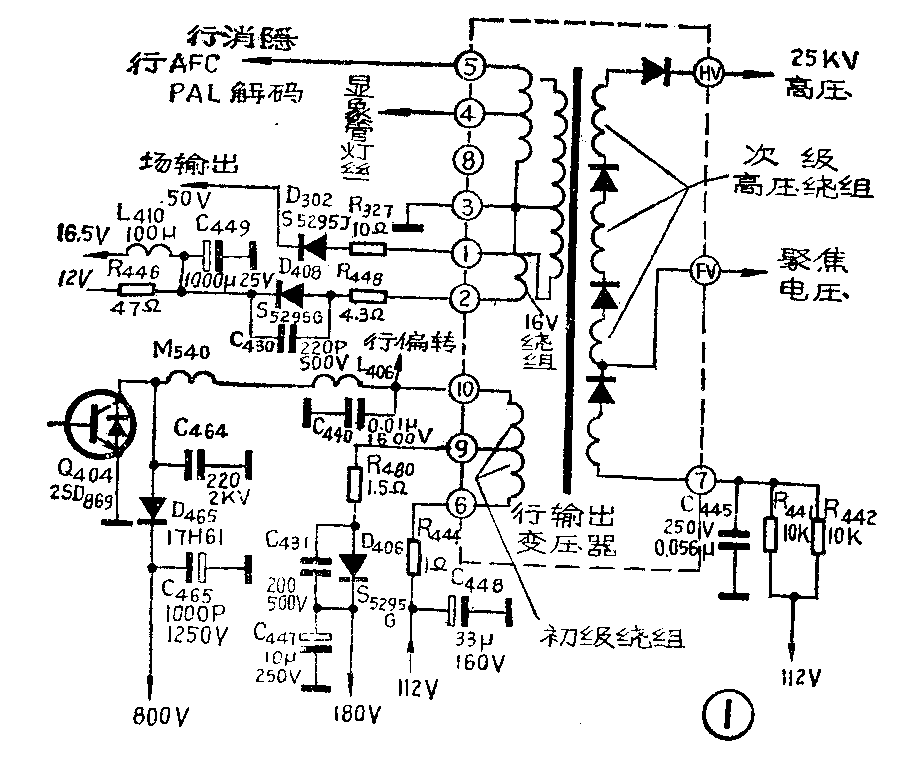

佳丽彩牌彩色电视机的行输出级电路如图1所示。
当行输出变压器发生故障时，常出现两种故障现象：一是，开机后，无光栅，无伴音。二是，开机后，如果把音量电位器开大，可以听到杂波声，但是声音是时有时无。
检查和判断故障的方法如下：
1．测量电源输出端的直流电压（即在电阻R\(_{444}\)的输入端）。在测量时，常出现两种情况，一是电压为零；二是电压忽高忽低，高时到数十伏，低时为零伏。输出电压为零，一般是由两种原因引起的，一种是电源部分故障，另一种是负载电路故障（行输出级的可能最大）。输出电压忽高忽低，这主要是在负载电流增大时，电路中的保护电路在起作用，迫使电源的直流输出电压波动。
2．把电阻R\(_{444}\)的一端焊开，使行输出级停止工作，再开机测量R444原输入端电压，这时如果电压恢复到112伏，则说明故障在行输出级，否则故障在电源部份。
3．在电阻R\(_{444}\)焊开的地方，串入直流电流表，如测得的行输出级电流为1.2～1.6安培（正常时为350毫安左右），则进一步证明，故障在行输出级电路，而且从电流增大的程度来看，行输出变压器损坏的可能性较大。

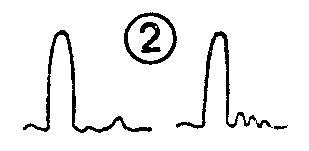

4.用脉冲示波器观察行输出管集电极的波形，如果看到在逆程脉冲旁出现一个或几个小鼓包，（见图2），即可基本上确定是行输出变压器损坏。
5．在有条件的情况下，为了进一步使判断准确可靠，可用一只好的行输出变压器来试验，先把原行输出变压器的⑥脚、⑩脚，与印刷电路断开，再把好的行输出变压器的初级线圈，相应地接在切断后的印刷中路板上，代替原行输出变压器工作（其它绕组暂不接在电路上）。这时再开机检查，如果电阻R\(_{444}\)输入端的电压和行输出管Q403集电极上的波形都正常，并且行输出级的电流也与正常值接近，则可以肯定是行输出变压器损坏。
根据经验，行输出变压器的损坏，绝大部分是高压包绕组的层间或圈间的绝缘变坏或击穿，低压绕组损坏的情况极少。由于这种变压器是一体化结构，所以在修复时，必须更换整个行输出变压器。
二、代换设想

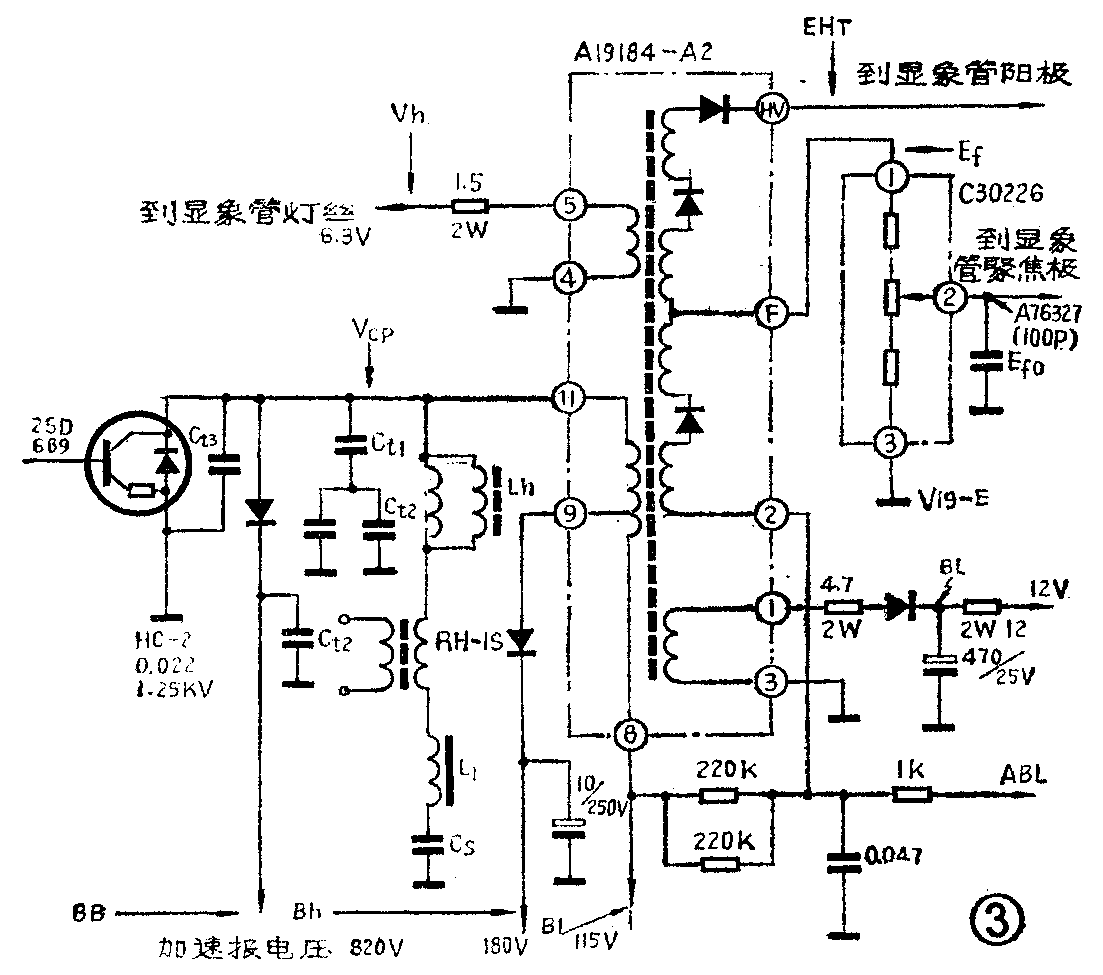

我们使用的代换件，是北京市电视配件三厂生产的D、S、W（开槽分段绕制）形式的行输出变压器。其电路如图3所示。北京牌838型彩色电视机也采用这类行输出变压器（这两种变压器的底座引线脚的布局完全相同，只是引线脚码编法不同，因此，可以通用）。
比较图1和图3，可以看出，两种变压器都是由初级绕组，分段高压绕组，显象管灯丝绕组构成的，都是用110伏左右的直流电压供电，抽头的提升输出电压都是180伏，次级的分段高压绕组都能输出2万伏以上的超高压，抽头输出的聚焦电压也基本相同（7500伏左右），显象管的灯丝电压都是6.3伏。这几个主要部分是可以对应代换。两种变压器的不同部分是：原变压器还有一个①、③端间的50伏电源绕组和一个⑤、③端间供给行消隐，行AFC、PAL解码电路所用的行逆程脉冲绕组。这两个绕组在目前新生产的变压器中没有绕制，因此在代换时必须加绕。但为方便代换工作，我们只加绕一个绕组来实现原有两个绕组的功能。
三、代换方法
1．在准备代换用的行输出变压器磁芯上，按顺时针方向绕制一个新绕组，共11匝，线径为0.3mm，绝缘层用聚酯薄膜或其它高频耐压材料。
2．由于新的行输出变压器各脚和原机印制板上的焊孔不能一一对准，所以要先用直径为1.5mm左右的铜线，把新变压器的各脚接长15～20mm，以便对准原焊孔，待焊好后，再把多余的部分剪去。

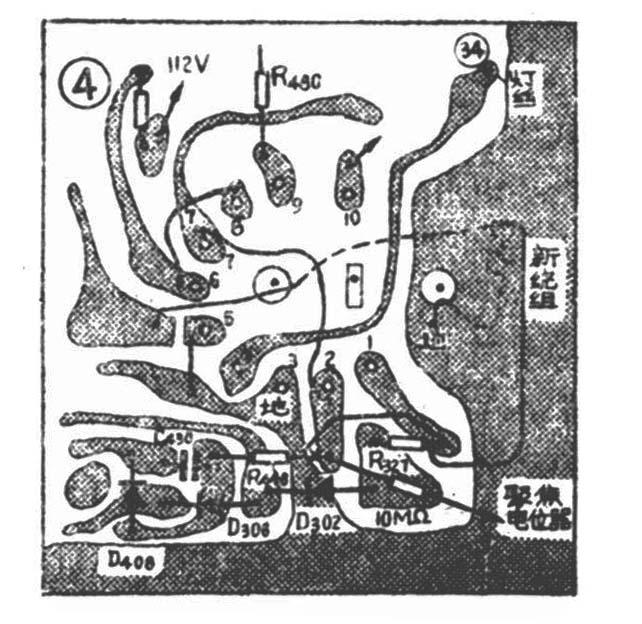

3．行输出变压器T\(_{461}\)的底盘部分要做如下的改动，有关的底盘印刷电路如图4所示。
①首先把图4中T\(_{461}\)的第⑤脚与外电路的连接铜箔切断，并把第⑤脚接地，这样T461的④、⑤脚输出就改为显象管的灯丝电源。在改动后发现显象管灯丝亮度比没改动前增强，故把显象管尾板上的电阻R\(_{92}\)0（0.47Ω，1W）改为1Ω、1W的电阻。
②把T\(_{461}\)①脚上的电阻R327的一端焊下，改接在新绕制的绕组上端，绕组的下端接地。这个绕组经电阻R\(_{327}\)和二极管D302后，得到一个50伏左右的直流电压，给场输出电路供电。
③把行输出变压器T\(_{461}\)②脚上的电阻R448的一端焊下，改接至①脚，把T\(_{461}\)的③脚接地，这样经电阻R448和二极管D\(_{4}\)08后，就能得到一个15伏左右的直流电压，与原来的16.5伏相近，因此可代替原16.5伏电源。
④空出来的②脚和⑦脚，用导线连通，使新的行输出变压器的高压包绕组零端与外电路接通。
⑤把行输出变压器T\(_{461}\)原⑤脚上被切开的外电路，与新绕制的绕组上端接通，给集成块TA7609、TA7193、视放消隐等电路提供所需要的行逆程脉冲，并经电容C314、电阻R\(_{328}\)、二极管D305把场输出级Q\(_{3}\)06集电极的直流电压提升到55～62伏，用于改善场输出的上线性（参照图1）。

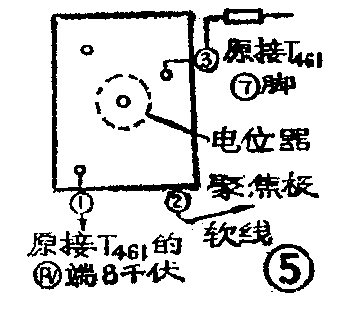

⑥聚焦电压：行输出变压器T\(_{461}\)输出的聚焦电压为8.8千伏左右，经聚焦电位器分压后，实际送到显象管聚焦极的电压为3.8千伏左右。由于新的行输出变压器不带有聚焦调整电位器，所以需要另配电压调整组件。如果配不上电压调整组件，可以把损坏的行输出变压器上的电压调整组件取下来，继续使用。由于聚焦电压的调整组件与行输出变压器铸成一体，因此在代换时要用钢锯把它锯下来。锯下来的电压调整组件，有一根软的引出线，即图5中的②端，是电位器的中心头输出端，应接显象管的聚焦极。另外还有两个出线端，图5中的①、③端，①端接聚焦电压8.8千伏的输出头（即接图3中电位器的①端），③端接地。代换时按上述方法连接后，聚焦电位器减到最小输出（逆时针旋到头）为4.8千伏，不符合显象管要求，如果把①、③端对调位置，这时聚焦电位器加大到最大输出，为3.2千伏，又低于显象管的要求。最后采用第二种接法，并在③端串入一个10MΩ的电阻，再调整聚焦电位器，就能得到良好的聚焦。
四、其它问题
代换行输出变压器后，由于加入集成电路TA7193的行逆程脉冲有变化，所以会出现无彩色故障，这时可把二极管D\(_{271}\)取下来，并且在行逆程脉冲的引入端串入一只22KΩ的电阻，则彩色正常。(李福祥)
