我们利用日立牌CTP-236DS型彩色电视机改装了一批接收/监示器两用机,除了作电视机接收电视节目之外,还可用作视频信号监示器,也可与磁带录相机配合作图象显示器。效果比较满意。为了便于有关读者改装参考,现介绍如下。

日立牌CTP-236DS型彩色电视机电路分三大部分:(1)图象中频通道、伴音通道、行和场扫描系统及开关稳压电源等电路都安装在主电路板上;(2)视频通道及彩色信号解码等电路,安装在视频、解码电路板上;(3)频道预选器电路及其它控制电路等,安装在机壳面板上。

把彩色电视机改装成接收/监示器两用机的工作是在主电路印制板的视频及伴音部份进行。

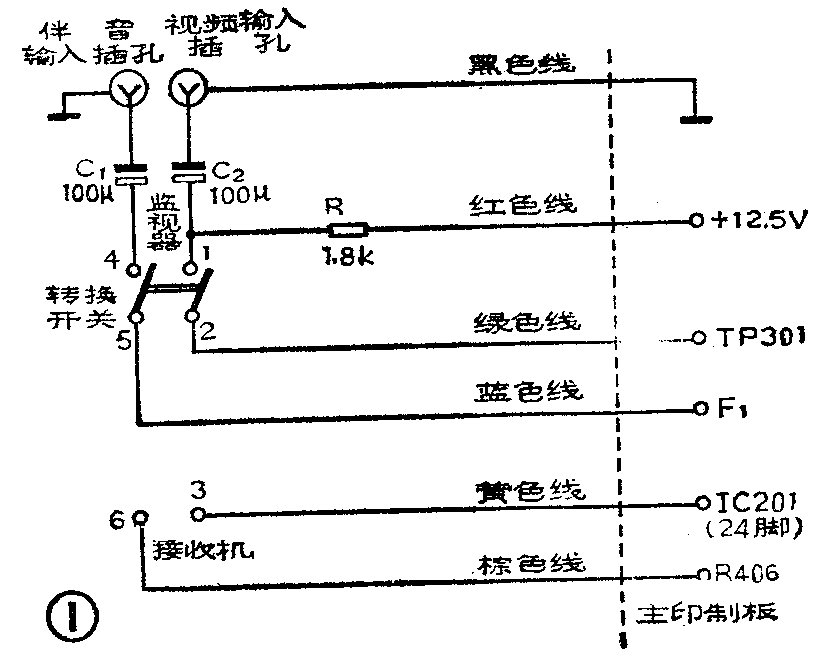

按图1所示改装电路,给原机的视频及伴音电路,加装视频信号输入插孔、伴音输入插孔和接收/监示器转换开关。

图1
图1 🔍原图 (820×658)

视频部分:在原机电路图上找出视频信号输出点,见图2“×”,它是在IC201(HA11215A)的第24脚处。将主印制电路板上该点印制导线切断(见图3标有“×”处),用75Ω绿色外皮同轴电缆线(图1上注为绿色线),从TP301点接至接收/监示器转换开关的第2脚;用另一根75Ω黄色外皮同轴电缆线(图1上注为黄色线)从切口另一端接至转换开关的第3脚,当转换开关搬至监示器一边时,为了保持TP301点以后电路有8.1V电压,从印制电路上的+12V电压处用一红色普通导线引出,经串接的1.8K(1/8W)电阻,接至转换开关的第1脚。由该脚经100μ电容和电缆接同轴电缆插孔心,插孔外皮接地。这样即可引入外来的视频信号。当转换开关搬到接收一边时,就恢复了原机电路。

图2
图2 🔍原图 (870×708)
图3
图3 🔍原图 (704×747)

伴音部分:在主印制电路板上找到伴音集成电路IC401(HA1124A),并找出伴音信号调整点F\(_{1}\),由该点切断,用蓝色外皮音频隔离线(即话筒线),从F1接至转换开关的第5脚;从切断的另一端用棕色隔离线接至转换开关的第6脚;转换开关的第4脚经100μ电容用隔离线接到伴音输入插孔心,插孔外皮接地。这样当音频转换开关随视频的转换,就转换到了外接伴音输入插孔端。

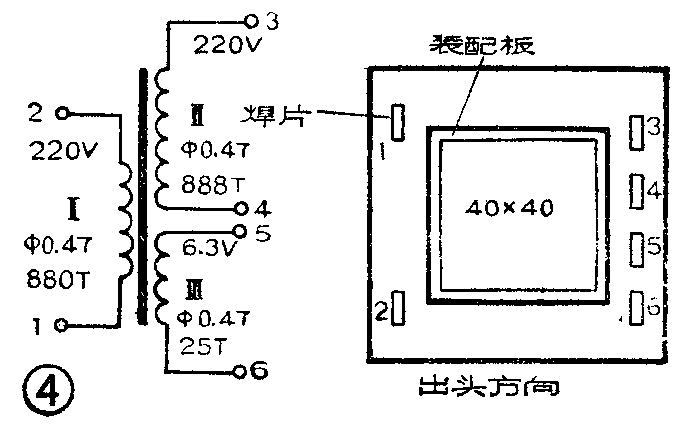

图4
图4 🔍原图 (698×428)

CTP-236DS型彩色电视机电源部分无电源变压器,机壳带电。为了设备的安全必须接入1.1电源隔离变压器。该隔离变压器,可按图4要求绕制。使用时,接收/监示器经隔离变压器引入市电。(曹洪柱)
