很多地区已经用UHF频段中的某一频道进行电视广播。如果电视机用户把VHF频段（或频道）天线与UHF频段（或频道）天线分别各用一条馈线引至电视机，不但更换频段时甚感麻烦，而且费用也比较大。如能把两种信号混合后，用一条馈线引至电视机，这不仅节省一条馈线，而且更换频段时也方便多了。本人制作了一个UHF和VHF信号混合器，电路简单、制作容易效果好，造价低。
工作原理

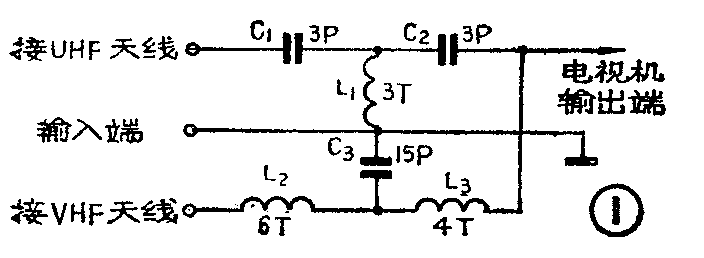

根据电容器的容抗随频率升高而降低、频率下降容抗升高，而电感器则是随频率升高感抗也升高，频率降低感抗也降低的特性，用容器C和电感器L组成高、低通滤波器，如图1所示。其中C\(_{1}\)、C2、L\(_{1}\)组成高通滤波器，因UHF电视信号频率很高，C1、C\(_{2}\)对它呈现的容抗很低，而L1则对它呈现的感抗很高，故UHF信号能顺利地由高通滤波器的输入端到达它的输出端。而对较低频率的VHF电视信号，因C\(_{1}\)、C2对它呈现为高容抗、L\(_{1}\)对它呈低感抗，故很难通过；L2、L\(_{3}\)及C3组成低通滤器，对VHF电视信号，L\(_{2}\)、L3呈现的感抗很低，而C\(_{3}\)呈现的容抗很高，故可顺利地通过。但对UHF信号，L2、L\(_{3}\)则呈现很高的感抗、C3却呈现低容抗，故很难通过。将高、低通滤波器组合在一起，便可实现VHF频段和UHF频段的电视信号混合，通过一条馈线传输给电视机的光线插孔。
制作
1．L\(_{1}\)、L2、L\(_{3}\)均为内径4.5mm的空心线圈，用直径0.4～0.5mm的漆包线，密绕而成，线圈匝数如图1所示。
电容器可用一般的高频瓷片电容即可。

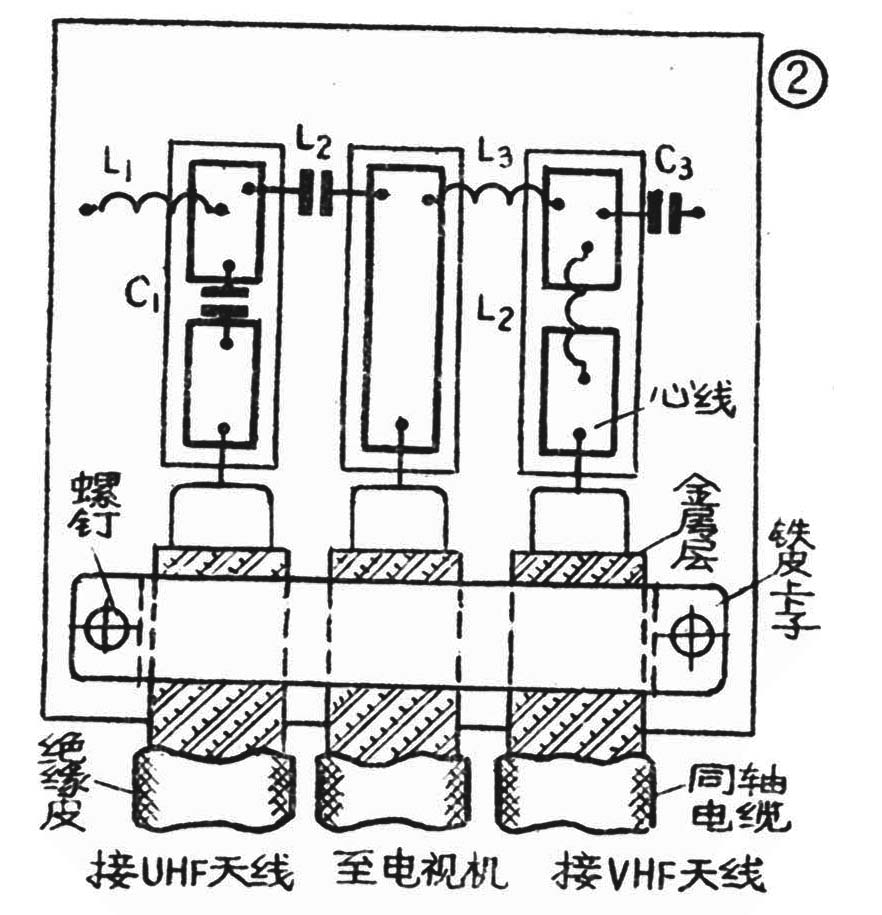

2．印制电路板，最好采用环氧质基板，不用纸质基板，以避免增加损耗。印制电路采用大面积接地，如图2所示。尺寸，可根据所选用的元件体积设计。三条同轴电缆线金属外导体一定要与印制板的大面积地线接触良好，并用铁皮卡子固定。
3．混合器做好以后，装在一个防雨的塑料盒（或其它防雨盒）内，安装在天线杆上靠近天线的部位。(刘荣灿)
