凡使用市电交流电供电的扩音机或收音机，克服交流声干扰是使用者最关心的一个问题。在通常情况下，交流声是随着音量电位器的开大而加大的，然而我在修理一些扩音机和收音机时，常遇到一种较特殊的交流声，其现象是音量电位器关得越小，喇叭中发出的交流声越大。本文就分析一下产生这种交流声的原因，并给出一些克服交流声的办法。
一、电源变压器漏磁场引起的交流声

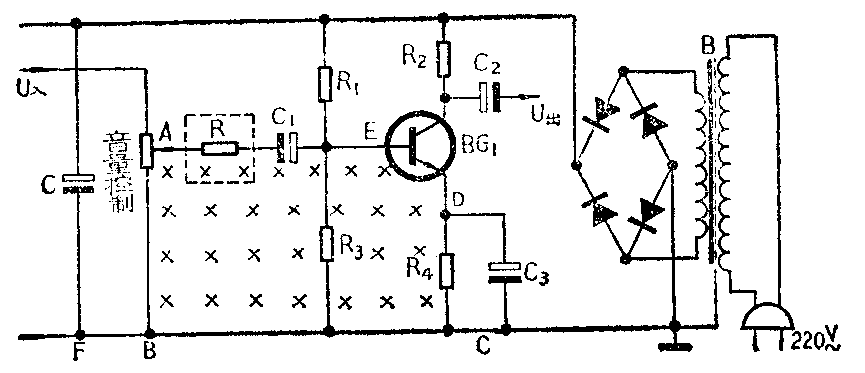

图1是一个典型的前级低放电路。如果电源变压器漏磁较严重，变压器的位置又安排得不适当，图1中的ABCDE点所围起来的面积内就会有电源变压器漏磁磁力线穿过，图中的“×”号表示漏磁磁力线与ABCDE点围成的平面垂直。根据电磁感应定律，ABCDE回路中将会出现一个感应电动势。由于音量电位器的滑动头A移动时不会影响这部分围起来的面积的大小，所以感应电动势的大小保持不变。但是当电位器关小，即滑动A点向下移动时，ABCDE回路的总阻抗将减小，该回路中的感应电流也就随之增大。由于这个感应电流恰好流经BG\(_{1}\)的基极，所以喇叭中发出的交流声随着音量电位器的关小反而变大了。这种交流声的频率通常为50赫。消除这种交流声的办法是：
1．尽量缩小图1中ABCDE部分元件所包围的面积。首先，音量电位器的连接线必须用屏蔽线，且应尽可能取短一些。其次，在布置印刷电路板的走线时，应尽量使C\(_{1}\)、BG1、C\(_{3}\)等元件相互靠近些。
2．尽量减小电源变压器的漏磁。方法是对电源变压器进行磁屏蔽，或者适当减小变压器铁心的磁通密度（可适当增加变压器的每伏匝数值或增大铁心截面积）。有关这方面的内容本刊过去曾多次介绍过，这里不再重复。另外，为了减小漏磁对电路的影响，电源变压器的安放位置应远离低放前级，并且应选择变压器漏磁场最小的方向对准低放前级。
3．如图1所示，在音量电位器中心抽头处串联一个电阻R。由于R的接入，增大了ABCDE回路的总阻抗，所以即使音量电位器的A端完全滑到B端。该回路的感应电流也不会太大。R的取值大一些，抑制交流声的效果较好，但音量会减小，因此R的阻值应远远小于该级的输入阻抗。具体取多大阻值，可通过实验决定。
二、BC段地线上的纹波电压引起的交流声
如果图1中BC段具有不可忽略的电阻，同时在该段地线上又有较大的纹波电流流过（例如不适当地将电源滤波电容C接在B点以前的F点上），这样在BC段地线上将会出现一个不可忽略的纹波电压降。由于这个纹波电压的存在，当音量关小时，即音量电位器滑动头A向B端移动后，ABCDE回路中的纹波电流也会增大。这一点和电源变压器漏磁场的影响非常相似。两者不同之处是，电源变压器漏磁场引起的交流声频率为50赫，而纹波电压引起的交流声在电源是桥式整流或全波整流时为100赫，在电源采用半波整流时频率为50赫。消除这类交流声时应注意如下几点：
1．切勿将电源滤波电解电容接在B点的前方。
2．尽可能使音量电位器的接地点靠近BG\(_{1}\)的发射极电容C3和电阻R\(_{4}\)的接地点。这项要求对于用导线连接的音量电位器是很容易实现的，然而对于将电位器直接焊接在印刷电路板上的结构则比较困难。如果BC点不可能完全重合，则应尽量加宽该段地线的铜箔，以减小这一段地线的电阻。
3．同样可在音量电位器中心抽头处串联一个电阻R。R的作用原理，阻值大小同前所述。这个办法对于结构和走线都不便于更改的成品机器比较适宜。
三、低频自激也可能引起这类故障
在修理收、扩音机时，也常见到一些低频自激引起的交流声，与上面讲到的交流声的表现很相似。不同的是自激的频率不一定正好是100赫或50赫（这是判别是否自激的一个重要标志）。这种自激产生的原因是功放级某些元器件的接地点不合适，图1中的BC段地线又有一定的不可忽略的电阻，因此输出信号通过BC段电阻反馈至BG\(_{1}\)输入端，如果是正反馈，则会引起自激了。只要认真查找自激的原因并加以排除即可。(颜浩)
