当前业余爱好者自装的收音机功率日趋增大，采用集成电路的线路越来越多，因此对电源的要求也越来越高。为使电源部分的指标满足整机要求，本人试验使用上海半导体器件16厂的W723集成块装置了一部稳压电源，输出电压9～24V连续可调，负载电流可达2A，内阻小于0.05Ω，波纹电压小于1mV。

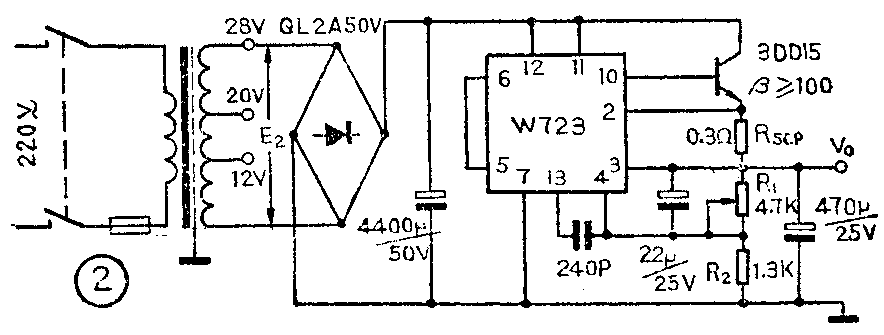

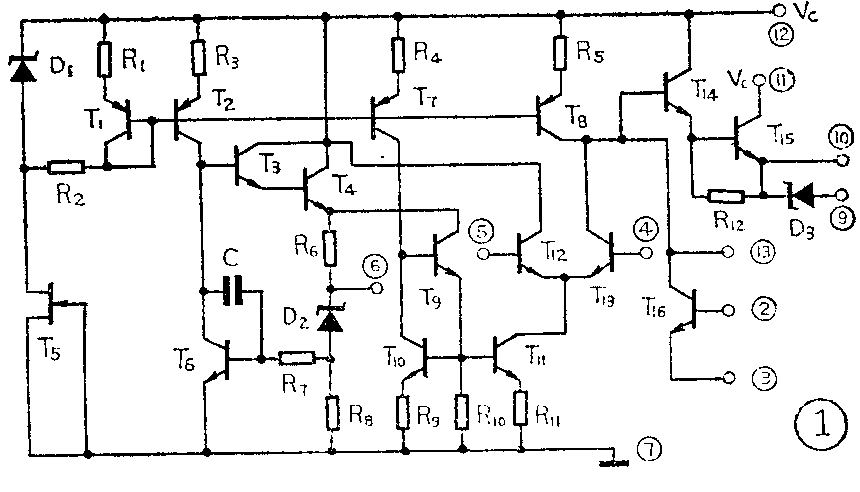

图1是W723内部电路，图2是用W723装置的稳压电源原理图。W723集成稳压器由基准电压、恒流源、差分放大器、调整电路及过流保护电路几部分组成。其中差分放大、调整两部分与一般电路一样，所不同的是W723电路采用了恒流源作基准电压并且加了温度补偿，因此稳定度极好。

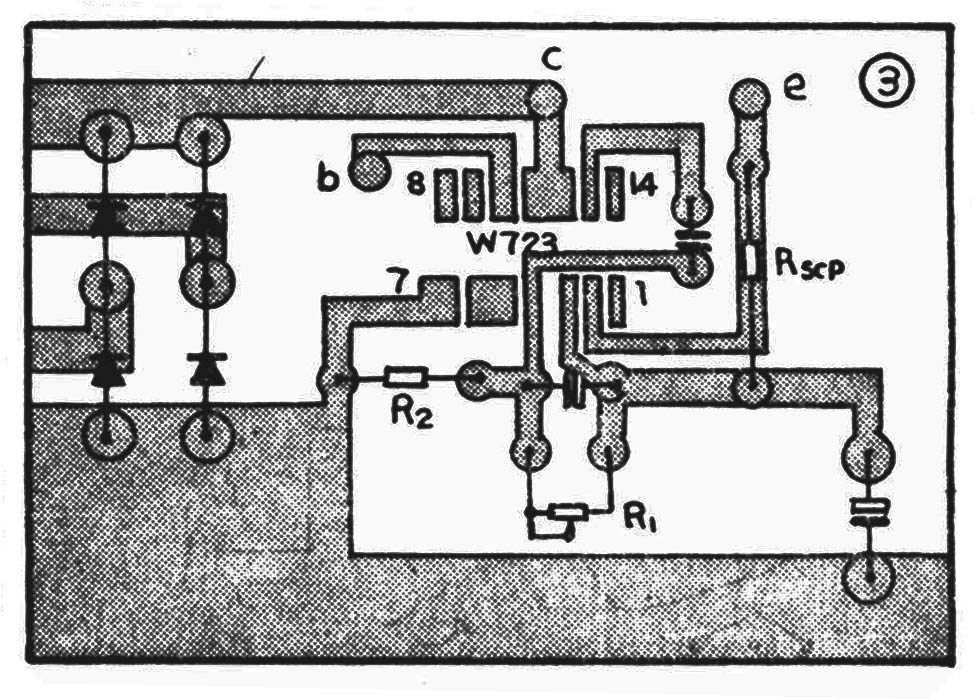

图3是印制板图，可供制作时参考。装置前先自绕（或购买）电源变压器，可按下述数据绕制：输出24V（直流）1A负载电流的，可选用舌宽28mm，迭厚30mm硅钢片。初级绕1100圈（φ0.25mm漆包线），次级绕136圈（φ0.72mm漆包线）。如输出12V，次级可在66圈处抽头，如输出20V可在106圈抽头。输出24V（直流）2A负载电流的，可选用舌宽25mm，迭厚50mm的硅钢片。初级用φ0.41mm漆包线绕880圈，次级用φ1.12mm漆包线绕117圈。输出12V的在48圈处抽头，输出20V的可在87圈处抽头。
过流保护电阻R\(_{SCP}\)可用电阻丝绕成脱胎线圈，用电桥或万用表测量阻值应为0.3Ω。调整管3DD15（应选用β大于100的)安放在散热板上，负载电流为2A时，可使用3mm厚250×100mm\(^{2}\)的铝板作散热片；负载电流为1A时可使用150×80mm2的铝板作散热片。
按图焊接完毕可按如下步骤调整：（1）不接负载，接通电源，测量W723各脚电压。11、12脚应为\(\sqrt{2}\)E\(_{2}\)，E2为变压器次级交流电压有效值。6脚应为7V左右；V\(_{0}\)应比13脚低2V改变R1阻值时且可调整其大小，至此说明W327已正常工作。（2）从V\(_{0}\)处接入负载，测量输出电压下降多少。当负载电流为2A时。V0下降不得多于100mV。（3）用毫伏表测量V\(_{0}\)至地的交流电压值不应大于0.5mV。（4）如V0下降过大，波纹电压过大，可能是保护电阻R\(_{SCP}\)阻值太大，这种情况多造成保护管过早工作。当RSCP太小时会造成不能开启保护管。
如V\(_{0}\)需要在9V以下时，变压器次级电压应小些，同时6脚的基准电压可通过外部分压电阻降压之后再加到5脚上，这时V0可达到9V以下的某一数值。(张家吉)
