我们生产的集成电路石英钟定时控制仪用交流供电。交流供电有时要停电，因此需加装直流供电电路。因为仪器连瞬时停电都不允许，所以就产生了交直流供电如何自动切换的问题。

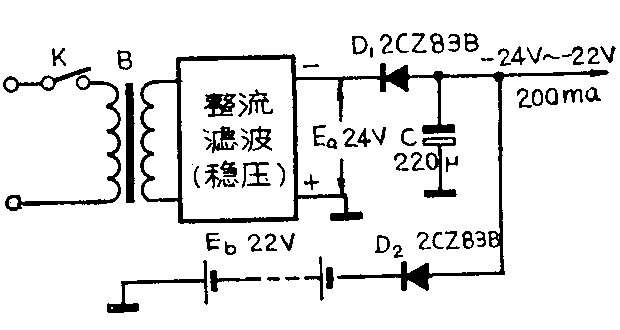

我们比较了很多方案，最后确定了一种简单而有效的电路，见图。此电路经过许多单位长期使用证明符合要求。此电路很简单，只是在两种电源的输出端分别串上一只二极管，这样它们就不会相互倒灌，因而可以把它们并接起来。直流电源E\(_{b}\)的电压应稍低于交流整流输出电压，使半导体二极管D2因反偏而截止。
正常交流供电时，D\(_{1}\)导通，D2截止，直流电源不工作。交流电网停电时，D\(_{1}\)截止，D2导通，从而实现了无接点自动切换。（周顺康）
