在桥式整流电路中，若有一只二极管损坏，将会出现什么现象？
想想看答案

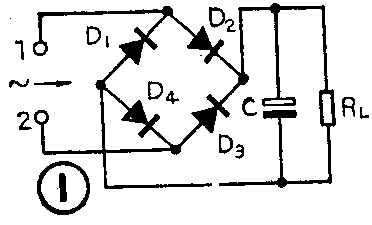

图1为桥式整流电路，当交流输入信号为正半周时（1端为正、2端为负），二极管D\(_{2}\)和D4导通；当交流输入信号为负半周时（1端为负、2端为正），二极管D\(_{3}\)和D1导通。二极管的损坏有两种情况，一为“开路”，一为“短路”。

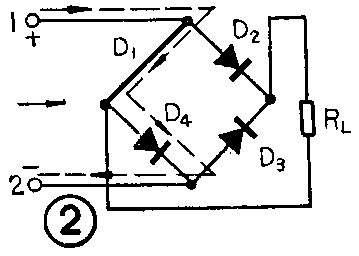

假设图1中二极管D\(_{1}\)损坏并且是短路的情况，这时实际电路则如图2所示。在交流输入信号为正半周时，电流将按照虚线方向流动，变压器次级线圈通过二极管D4短路，这就可能导致D\(_{4}\)或变压器次级烧毁，电路中装有保险丝时便会使保险丝熔断。

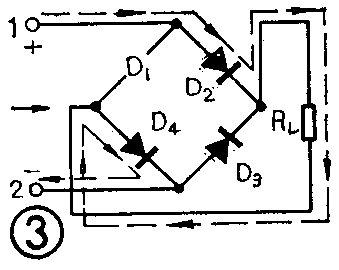

当D\(_{1}\)损坏是“开路”情况时，实际电路如图3所示。当交流信号为正半周时电流将按虚线方向流动；交流信号为负半周时则没有电流通过，这样就等效为一个半波整流电路了。因此它的直流输出电压就要下降，纹波也有所增加。此外，由于桥式整流电路中每个二极管流过的直流电流是负载电流的一半，而半波整流电路中，二极管所通过的电流则等于负载电流，因此当桥式整流电路中二极管允许的最大整流电流小于负载电流的，D2或D\(_{4}\)也有可能烧毁。（段炳义）
