表笔走时精度调整简法

🏠 首页 《无线电》杂志 1984年 🔗 第256期 🔗 第33页 分类:家电维修 🔗 康立 🔗

电子表笔是一种书写、计时两用工具,目前市售的表笔基本上都没有走时精度的微调装置。因此,其走时误差相应较大。这里介绍一种简便的方法,能提高表笔的走时精度,使误差不大于2秒/日。

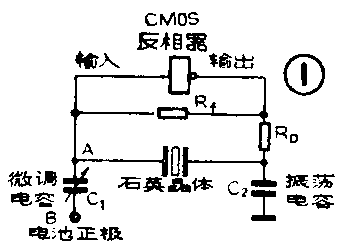

电子表的走时精度是靠调整振荡回路中微调电容容量的大小,来改变回路的振荡频率而实现的。在图1中,当C\(_{1}\)容量增大,则回路振荡频率降低,走时变慢;反之,走时变快。由于表笔受体积限制,生产时往往省去了微调电容而将其位置空着。这样,势必造成电子表走时偏快。根据这一特点,我们只需在微调电容的位置上,加一个容量适当的电容即可。具体做法如下。

图1
图1 🔍原图 (358×252)

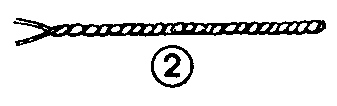

取两根直径0.08mm的高强度漆包线,长度约200mm左右,用手指将两根线紧紧地绞合在一起,绞合程度以平直而不能再紧为止,如图2。这样,微调电容就算做好了。

图2
图2 🔍原图 (337×106)

拧下表笔笔帽,用勾针勾出弹簧,倒出电池。取下显示孔上的装饰玻璃,在窗口上方用小起子轻轻推出表芯。

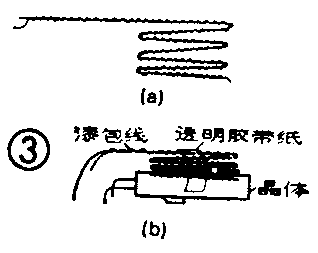

参照表1所列数据,将刚才做好的电容剪下与自己表笔走时误差相对应长度的一截,用镊子将剪口处轻轻拨开一点,以防短路。用带上锡的烙铁头烫去自绕电容一端端口处两根漆包线上的漆并使其上锡,作为电容的两根引线。在表芯基片(电路板)上找准C\(_{1}\)的空位,将电容的两脚分别焊上,再按图3的方法将漆包线折叠,用一小条透明胶纸把它们固定在晶体上,最后依次装上表芯并还原。

图3
图3 🔍原图 (318×253)
图4
图4 🔍原图 (424×450)

表 1

误差(秒/日) C\(_{1}\)长度(mm) C1容量(pF)

7 40 6.5

10 55 9

15 85 13.5

20 120 18

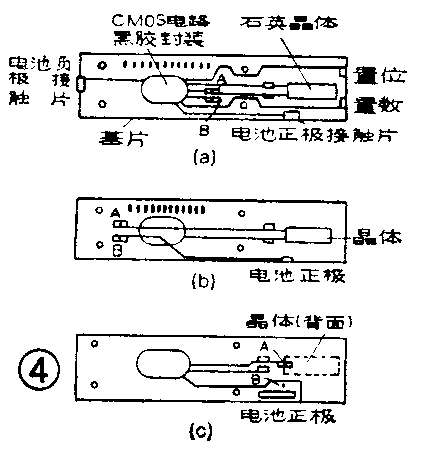

还需要说明几点:1.由于漆包线绞合的松紧程度直接影响电容容量,表1所列的数据仅供参考。读者可在实验后进行适当的调整(剪短漆包线或将其进一步拧紧)。2.在焊接电容时,C\(_{1}\)的位置一定要找准(一般在基片上都留有空位)。图4标出了几种线路板上C1的位置,供参考。3.表笔体积较小,操作时要小心,烙铁头应锉得小巧些,焊接时尽量少带锡,并保证不带电(烙铁外壳接地或拔去电源插头)。4.此方法对不带微调电容的电子手表亦适用。(康立)
