测试器的电路见图1。被测单结管与R\(_{1}\)、C1组成张弛振荡器。起振以后，单结管发射极E与第一基极B\(_{1}\)之间的电压波形是在峰值电压Vp和谷点电压V\(_{V}\)之间变化的锯齿波。我们利用硅二极管D和C2以及电表电路组成峰值电压表，测出峰值电压V\(_{p}\)。因为Vp= ηV\(_{BB}\)＋0.7（V），而硅二极管D产生的压降（0.7V）恰好和被测单结管PN结的正向压降即上式中的0.7V相抵消，抵消后，上式变为Vp=ηV\(_{BB}\)，η=Vp/V\(_{BB}\)，所以只要测出Vp、V\(_{BB}\)，就能知道单结管的分压比η了。如果测试前先将开关K2接通，将V\(_{BB}\)电压校准到电表的满度值，测试时，电表指示的Vp值就可以认为是分压比η。
图1中的电表表头用的是收音机调谐指示电表、将原表盘改画成10等分刻度，满度时η=1，中值η=0.5。
电位器W要用WHⅢ—1型推拉开关电位器，推拉开关作K\(_{2}\)。电源开关用KNX—1×1钮子开关，R1、R\(_{2}\)用RJX—0.25W炭膜电阻，C1、C\(_{2}\)用耐压为63伏的CJX型金属膜纸介电容器，二极管D可用任何型号的硅二极管，电池用9伏积层电池，被测管插座用三孔晶体管插座。

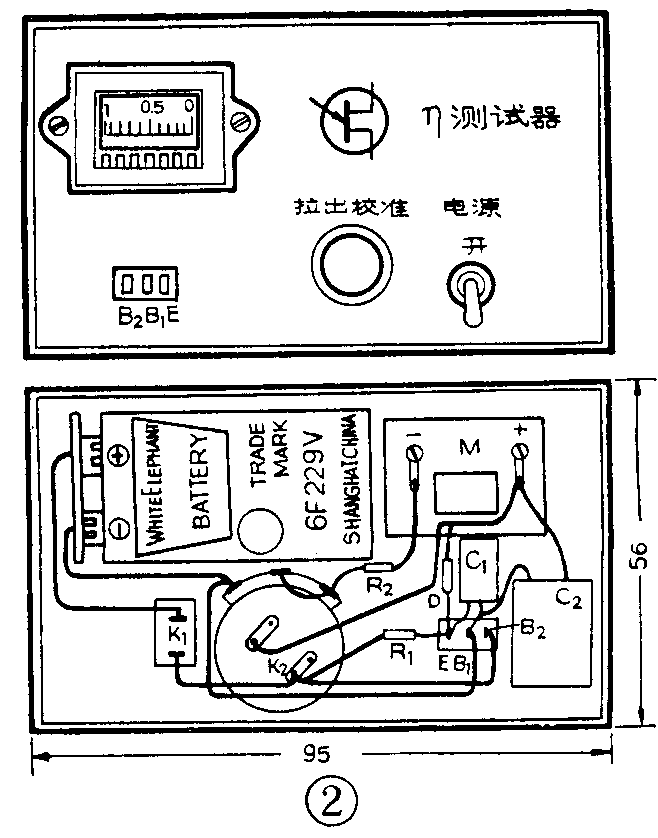

整个电路的元器件装在一只小盒子里，盒子的面板安排和元器件的安装见图2。
测试时，接通电源开关K\(_{1}\)，拉出电位器W旋钮，进行电表满度校准，插上被测管，推入W旋钮，电表指示的即为所测管的η值。(高春辉)
