四、一条垂直亮线
只有一条垂直亮线，说明偏转线圈中没有水平偏转电流，可以肯定是行扫描电路的故障，但是与“无光栅”故障的部位不同，因为垂直亮线说明显象管具备了发光条件，也就是说行振荡、行推动、行输出各部分工作是正常的，因此，应着重检查行输出电路的偏转线圈支路。下面结合实例介绍检修方法：

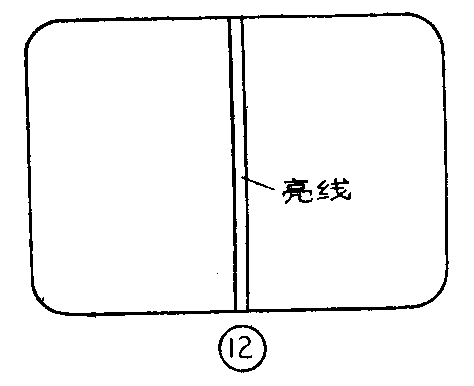

例：一台牡丹牌31H3型12英寸黑白电视机，出现一条垂直亮线的故障现象，如图12所示。
检查步骤：
1．测量行输出管集电极电压；测得电压为26.5伏，说明行扫描部分工作正常。
2．检查行偏转线圈支路元件：行偏转支路如图13所示，观察行偏转线圈是否开焊（行偏转线圈是由4股漆包线并绕而成的，一般不会开路）和外伤性短路；光栅S型校正电容5C\(_{17}\)、5C18接点是否开焊，电容是否失效；线性校正电感5L\(_{2}\)接点是否开焊（5L2是用φ0.6左右的漆包线绕制的，断路的可能性较小）。在检查中发现5L\(_{2}\)与地线连接的焊点开焊，并且焊点周围呈焦黄色。将5L2焊点周围的炭灰用小刀刮干净，重新焊牢，故障立即排除。
五、在荧光屏中下部位一条水平亮线

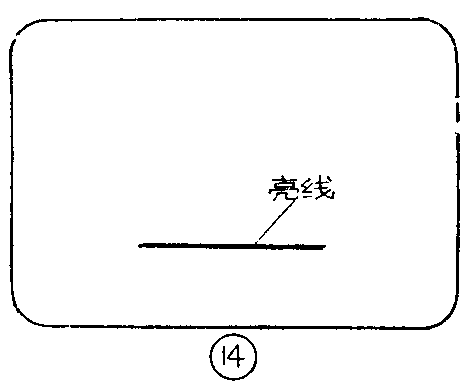

例：一台北京牌842型12英寸黑白电视机，故障现象如图14所示，有伴音。
检查步骤：
1．测量稳压电源输出端电压，测得电压为6.8伏,比正常值偏低。
2．测量总电流，电流表串接直流保险丝座BX\(_{2}\)之间，测得电流为2.8安培，比正常值大得多。
3．测量行输出管集电极电压，测得电压为15伏，比正常值偏低。
4．测量行输出级电流，焊开滤波电感L\(_{21}\)，串接电流表，测得电流为2.4安培，说明故障在行输出级。
5．寻找故障元件，先置换发热元件，置换行输出管BG\(_{2}\)0，提升二极管BG42，阻尼二极管BG\(_{43}\)，均无济于事，然后采用分区法来缩小故障范围，先焊开R112甩掉加速极电压和聚焦极电压部分的负载，后又焊开R\(_{11}\)0，甩掉视放级负载，对故障均无大的影响，最后怀疑是偏转线圈的故障，置换偏转线圈后，故障消除。随后再对偏转线圈进行细致的检查，发现行偏转线圈与场偏转线圈之间击穿短路。对于这种故障，最好是换一个新的偏转线圈，如果没有新的偏转线圈，就只好对旧偏转线圈进行修理，修理时，将偏转线圈漆皮脱落，或烧黑、变色的部位，先用酒精清洗干净，然后再涂上绝缘清漆，烘干后再加电检查，经过这样的修理，偏转线圈还可以继续使用。
六、图象边缘有毛刺，有时无光栅

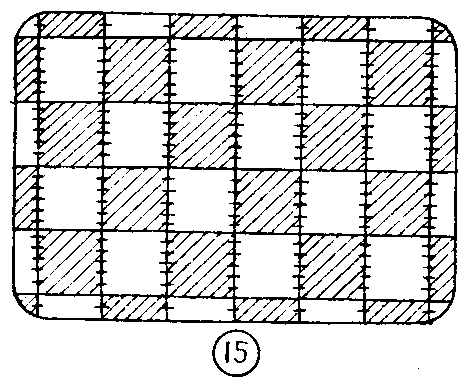

这种故障有图象时看得明显，无图象时仔细观察光栅也能看出一丝丝细纹。以方格信号为例，如图15所示，在方格的垂直线边缘有短横线抖动。当发生这种故障时，不同机器的反映也会略有不同，有的机器会出现时有时无，时轻时重的现象，有的机器光栅会由亮变暗，变暗时光栅略微放大，有的机器行输出变压器部分发出吱吱的叫声。产生这种故障的原因是高压部位打火，引起高压打火的因素有如下四种：
①高压硅堆质量不好，硅堆中的个别二极管似穿非穿。
②高压包高电位引出线与硅堆接线座之间接触不良，高压通过空气拉弧或打火。
③安装高压硅堆支架中的金属接线座受潮，严重氧化，硅堆的金属头也严重氧化，使高压包与硅堆之间产生接触电阻而造成打火。
④高压引出线与高压硅堆负极之间，因受潮而氧化，或引出线与高压硅堆压接弹簧霉断，高压通过空气放电加到显象管的第二、四阳极。
下面举例说明：
例：一台飞跃牌12D1A型12英寸黑白电视机，开机瞬间有光放大现象，光栅水平幅度偏大，图象边缘有不规则的锯齿波状毛刺。
检查步骤：
1．检查行输出管集电极电压，测得电压为24伏，比正常值偏低。
2．检查总电流，电流表串接在4BX\(_{2}\)中，测得电流为1.5安培，比正常值偏大。
3．检查高压包，将高压包从行输出变压器上拆下来（变压器的磁芯还要装上），测得行输出管集电极电压为26.5伏，4BX\(_{2}\)中的电流为1.2安培，说明拆下的高压包有故障。仔细观察高压包，发现高压包的高电位引出头与安装硅堆的金属筒焊接处的硅绝缘胶烧黑，周围的硅绝缘胶发黄，挖去硅绝缘胶后，看到引线已被烧断。这种故障更换高压包后即可消除。
七、光栅上有垂直条干扰
光栅上有垂直条，这种故障现象很复杂，有的只有一条垂直条，有的则多条，有的是黑条，有的是白条，有的条宽，有的条窄，产生这些故障现象的部位主要在行推动级和行输出级。由于元件损坏的程度不同，引起的故障现象也不同，因此要说清楚这个问题需要很大的篇幅，下面仅举一例以供参考。

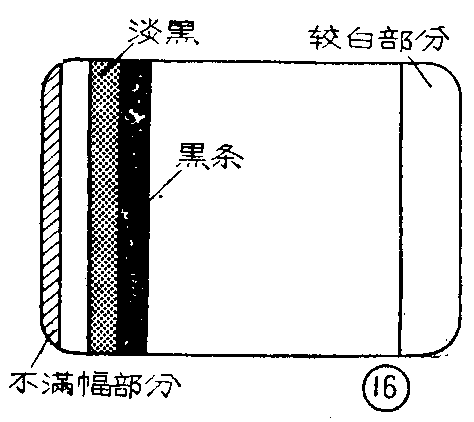

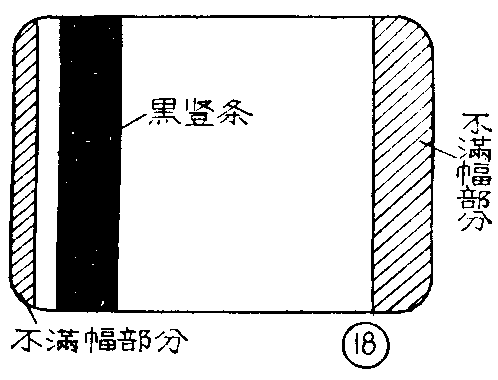

例：一台牡丹牌31H3型12英寸电视机，光栅左边有一条2公分宽的黑垂直条，黑条左边还有一条2公分宽的淡黑条，光栅左边不满幅有1公分宽，如图16所示。
检查步骤：
1．检查行输出管集电极电压，测得电压为25伏，比正常值偏低。
2．检查行输出级电流，断开滤波电感5L\(_{1}\)，串接电流表，测得电流为1.7安培，比正常值偏高。
3．检查提升二极管5BG\(_{2}\)，提升电容5C16的温度，关机后，用手摸提升二极管和提升电容均热得厉害。

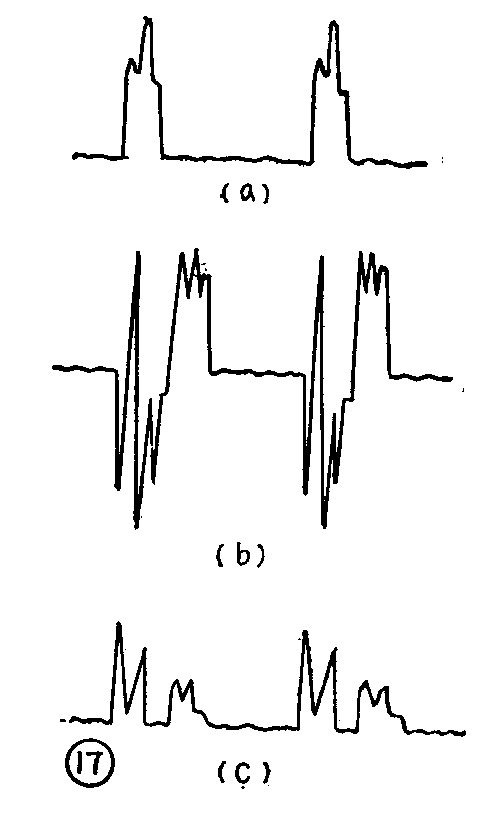

4．用示波器观察行输出级波形：将示波器探头接行输出变压器3脚上（即行输出管集电极上），测得波形如图17（a）所示；接1脚上，测得波形如（b）所示；接2脚上，测得波形如（c）所示。这三处波形都有较严重的失真。
根据上述检查，可断定问题就在提升二极管和提升电容上。经检查是提升电容的容量减小，换上容量为220μ/25V电容后，光栅正常，故障排除。(李福祥 汪锡明)
