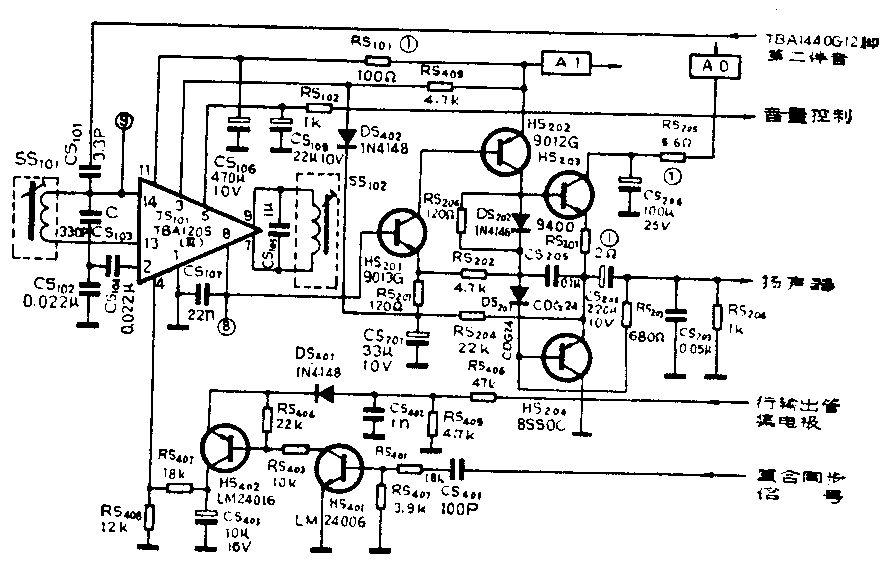

乐满第1702型集成电路电视机采用的伴音噪声抑制电路，技术新颖，效果明显。该机的伴音通道电路如图所示，由三部分构成：（1）由集成电路TBA120S等元件组成的中放、鉴频和音频电压放大电路；（2）由晶体管HS\(_{2}\)01～HS204组成音频功率放大电路。（3）由晶体管HS\(_{4}\)01、HS402等元件组成伴音噪声抑制电路。本文主要介绍伴音噪声抑制电路的检修。
一、工作原理

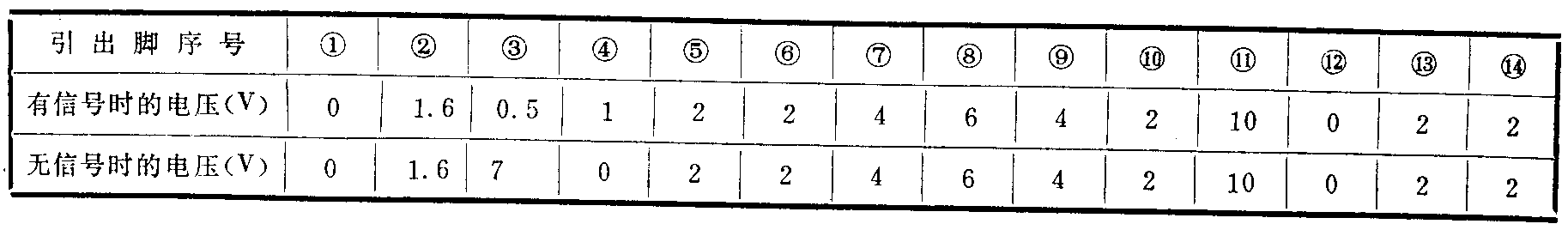

由图可知：晶体管HS\(_{4}\)01、HS402的直流偏置电压是由行扫描电路提供的，当电路正常工作时，来自行输出管集电极的行扫描道程脉冲，通过由电阻RS\(_{4}\)06、RS405和电容CS\(_{4}\)02组成的积分电路，又经过二极管DS401整流、削波形成一个直流正电平。这个直流正电平，一部分是直接加在晶体管HS\(_{4}\)01的集电极上，另一部分经电阻RS404加到晶体管HS\(_{4}\)01的基极，由于晶体管HS401和HS\(_{4}\)02是由电阻RS403直接耦合的，所以晶体管HS\(_{4}\)01的集电极也有一个直流正电位。在没有收到电视信号时，由于晶体管HS401的基极没有直流偏置而处于截止状态，因此导致晶体管HS\(_{4}\)02也截止。此时，集成电路TBA120S的4脚电压近于零伏，3脚电压为7伏，其余各脚电压如附表所示，8脚的伴音输出被封锁，扬声器内无声。当有电视信号时，复合同步信号经由电容CS401、电阻RS\(_{4}\)01、RS402组成的微分电路，分离出行同步信号，加在晶体管HS\(_{4}\)01的基极，使HS401导通，HS\(_{4}\)01导通后，它的集电极电位下降，即HS402的基极电位下降，使HS\(_{4}\)02处于饱和导通状态。此时，集成电路TBA120S的4脚电压上升到近1伏，3脚电压下降为0.5伏，8脚有音频信号输出。由于该电路是利用行同步信号来控制音频输出通道的导通和截止，所以凡是同步信号以外的干扰和噪声均被抑制掉。
二、常见故障
这种电路的常见故障有两种，（1）没有图象信号时，扬声器内有一种“沙沙”声，有图象信号时，抗干扰能力比较差；（2）有图象无伴音。
第一种故障主要是由于晶体管HS\(_{4}\)01或HS402的ce结击穿，引起TBA120S的4脚电位升高而产生的。检查时，可先用导线把TBA120S的4脚对地短路，若此时噪声消失，则说明TBA120S是正常的，故障出在晶体管HS\(_{4}\)01或HS402上。下一步是用万用表的电阻档来检查两个管的ce结电阻值，若测出其中有一个管的ce结电阻值小于2千欧、则说明该管已损坏，应换上相应的新管。HS\(_{4}\)01可用国产管3DK2代换，HS402可用国产管3CG74A或性能相同的管子代换。
第二种故障是由于抑制电路无1伏电压输出，即晶体管HS\(_{4}\)02的集电极无电压输出或是集成电路TBA120S内部对地短路引起的。在检查时，应先检查TBA120S是否正常，具体方法是：把TBA120S的4脚与它的外围元件断开，用稳压电源给TBA120S的4脚提供一个1伏左右的电压、若能听到伴音，则说明集成电路TBA120S正常。然后再检查与集成电路4脚所连接的外围元件，先检查电容CS403是否短路或漏电，如果电容正常，再测量晶体管HS\(_{4}\)02的集电极有无4伏电压，二极管DS401的正极有无4.7伏的电压，若前者无后者有，应关机，检查二极管DS\(_{4}\)01和三极管HS401、HS\(_{4}\)02这三个元件是否开路和开焊，若这三个元件均正常，问题就肯定出在给三极管HS401的基极提供偏置的元件RS\(_{4}\)01和CS401上，通常故障是由RS\(_{4}\)01或CS401开路引起的，换上相同规格的元件后，故障即可排除。(叶惠文)
