不少无线电爱好者，对彩色电视机制式的改造很感兴趣。但是因为身边一无技术资料，二无专用调试仪器，唯一的测量手段就是一块万用表，感到无从下手。笔者针对这种情况，想就自己的一点体会，谈一些不够成熟的意见，供爱好者参考。
画出有关部分电路图
在彩色电视机制式的改造工作中（以下简称改制），最好能有一张电路图，以便了解原机的电路结构，查找需要改造部分的电路，考虑改制所用的方案。
如果找不到原机电路图或相近似的参考性电路图，就需要按照实物，画出有关部分的电路图。画图的方法是：首先从显象管管脚着手，画尾板电路图。大多数电视机显象管尾板上都有文字标明管脚的顺序和名称。如果有的电视机，没有文字（或符号）表示，可以显象管管锁为标记，从与它相邻的左边管脚起，按顺时针方向逐个作好管脚编号。我们就从各管脚开始画出尾板的全电路。第二步，顺着尾板与通道电路板之间相连的红、绿、蓝三根色线（这就是相应的三根色信号线），找到通道板上的相应连接点，从这三点出发，画出通道板上的全部矩阵电路，如能画出全部解码器电路更好。（当画完全部矩阵电路之后，显象管各脚的作用和名称也就能知道了）。第三步，根据原机面板上的色饱和度电位器（英文标为“Colour”、日文为“色の3）和色调电位器（英文标为“HUE”、日文为“色相”或“色あい”）与通道板之间的连线找到通道上的相应接点，由接点出发画出色度带通放大电路、色同步选通及副载波电路等。
有了这张原机有关部分的电路图，就可以考虑采用哪种改制的方案了。
选择改制方案
改制方案大致可分为三类。
1．充分利用原有电路，只增加PAL制电视机特有的梳状滤波器、电子开关及PAL信号识别等电路。采用这一方案必须满足以下三个条件：
①能从原机电路中取得亮、色分离之后的色度信号。
②由PAL板送出的U、V两个色度信号，要能够单独地送到原机的解码器中。
③要能从原电路中取得到7.8KHz识别信号。在没有仪器的情况下，可以根据原电路有无鉴相器电路及有无鉴相信号引出端来判断，如果有就可以取得出来7.8KHz信号。例如使用分立器件的解码器电路以及使用HA11580、μPC580、KC580、IX—0093CE及相似功能集成电路的都能取得出7.8KHz信号。使用这类集成电路的电视机都可以参照CTP—216D或CRP—149D型彩色电视机电路图（见人民邮电出版社出版的《国外电视机电路图选集①》）进行改制。
上述三条件若有一项不能得到满足者，就不能采用这一改制方案。

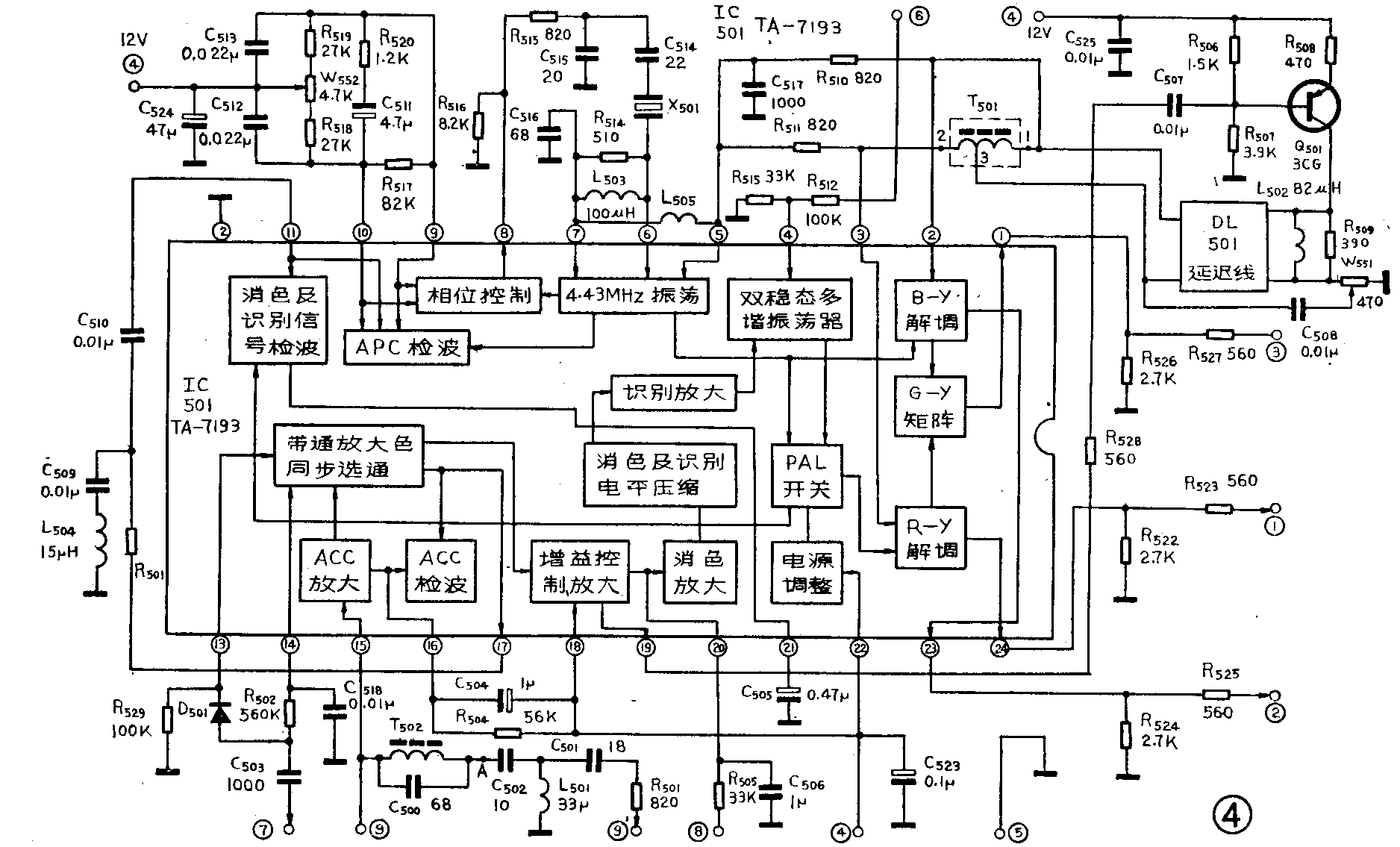

2．组装专用的PAL解码板。例如采用TA－7193AP（或用IX—0129CE、μPC1365）集成电路组装一块PAL制解码器电路板（电路如图4所示）代替原机解码器电路。采用这一方案，必须是原机的三个色差信号和亮度信号能单独地加入到矩阵电路中，否则不能采用这个方案。
采用这一方案的具体改制方法，请参看本刊1983年第2、3两期有关文章。
如果上述两种方案都不能采用时，就需考虑第三种方案。
3．制作包括亮度放大、色度放大、解码器和矩阵电路在内的电路板。采用这一方案改制的工作量比较大，电路调试也很费力。但是如果能买到成品电路板，只要与原机电路接合正确，几乎不需要调试，即能得到较好的彩色图象。
P解码板与原机的结合
1．结合前的准备工作

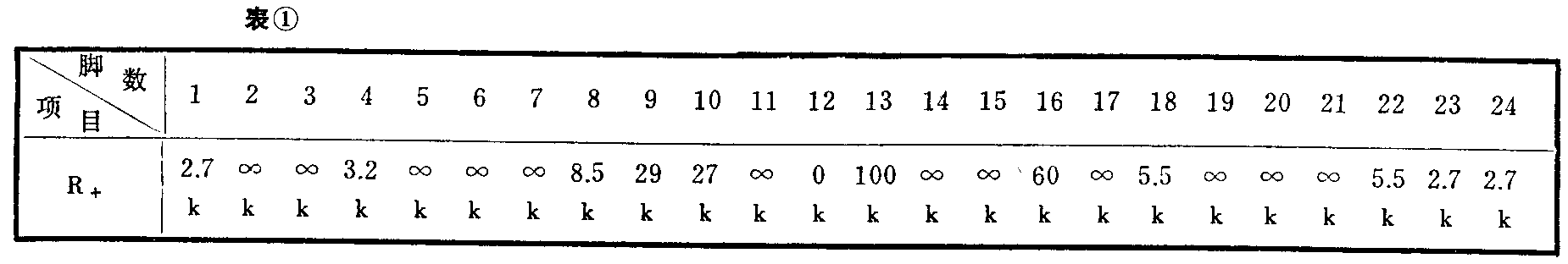

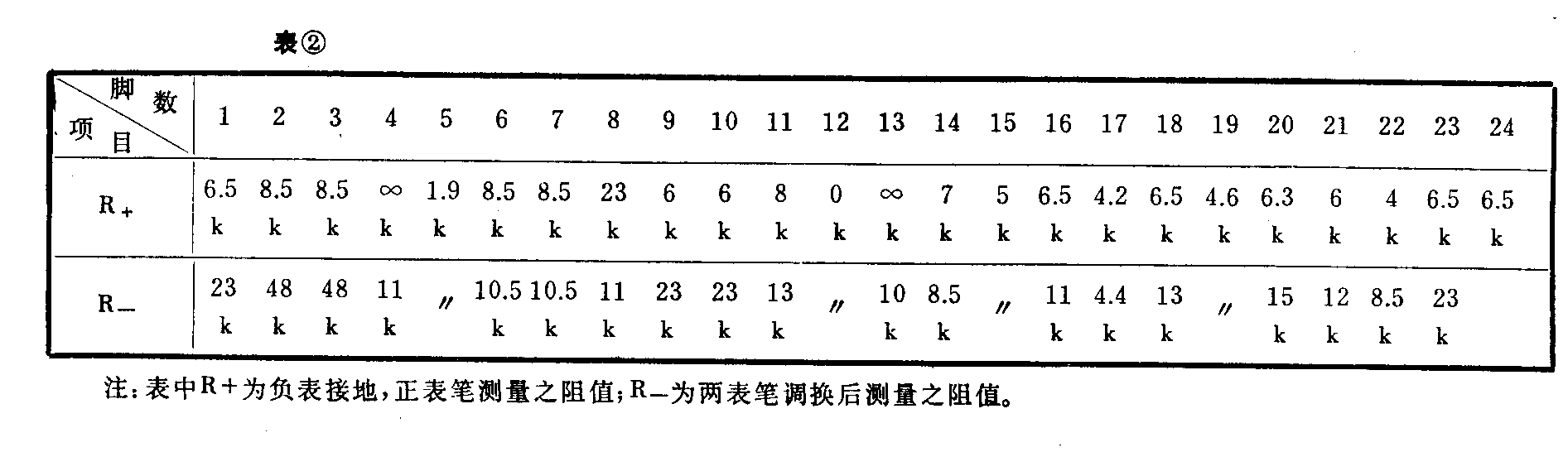

①检查新装解码板。在业余条件下，为避免由于元器件参数不对或焊接中的问题（假焊、错漏焊或焊点粘连等）造成故障，应在解码集成电路（TA—7193AP）未接入的情况下，对新组装的解码板进行检查。用万用表（这里用的是MF7型）测量解码板接TA—7193AP集成电路各脚的接点对地电阻值。在正常情况下，其数如表1所示（表中“脚数”即为相应的接点序号）。然后再用万用表检查测量集成电路TA—7193AP是否正常。正常情况下，它的各脚对接地脚的电阻值，如表2所示。
经上述检查认为合格之后，便可将集成电路装在解码板上。
②调节色带通各调谐回路。把原机色度带通放大电路的各调谐回路，由3.58MHz改为调谐于4.43MHz频率上。由于在业余条件下没有显示仪器，为了调准各调谐回路，先把原机的3.58MHz晶体改换为4.43MHz晶体，以利用原机作显示仪进行调节。顺便把第二伴音中频吸收电路的频率由4.5MHz改到6.5MHz。

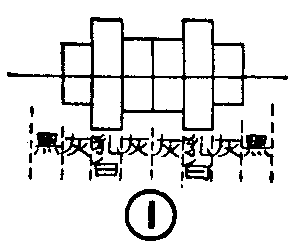

换完晶体之后，便可凭借电视台发射的彩条信号进行调试。如果这时电视台正在发射彩条信号，荧光屏上就会出现八个灰度条（不是彩条）。然后再去调整色度带通放大电路各调谐回路，使屏幕上出现彩色条。这时彩条顺序自左至右为：白、黄绿、粉红、橙黄、紫、暗红、蓝、黑。之后逐渐减小色饱和度，使彩色变浅，再调整色度带通放大电路各回路的调谐磁心，使彩色输出增大。经多次反复调整，即可把带通各回路调难。如果在调整中，发现带通调谐回路没有调谐点（即彩色输出信号最强点），可以改换调谐回路的并联电容器的数值，以找到调谐点。除了这种调整方法之外，还可采用把原机亮度延时线以后的亮度放大电路输入的亮度信号去掉（注意不要破坏亮度信号通道各点的直流电位），改为送入色度信号，此色度信号可从带通变压器之后取出。这时荧光屏上出现的是八条色度信号的灰度条，自左至右依序为黑灰、乳白、灰，灰、乳白、灰、黑，与图1色度信号幅度相对应。然后调整色度带通放大电路各调谐回路，使荧光屏上八个灰度条对比度最大。

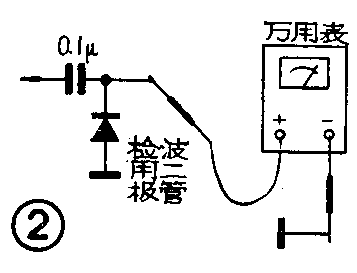

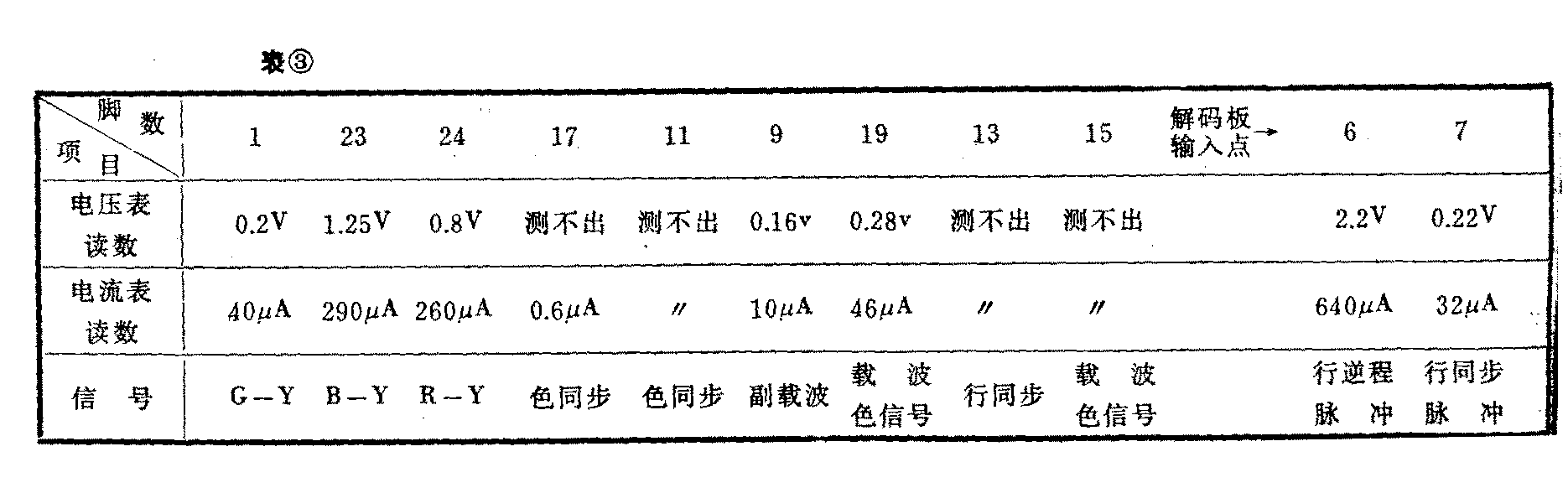

③测量解码板输入输出信号。在业余条件下，对色度信号和行脉冲信号的测量甚感困难。为此可自制一个简单的检波器，配合万用表的直流电压或电流档，进行测量。检波器电路如图2。当解码板与原机电路结合之后，便可用它对TA—7193AP集成电路输出三个色差信号或末级矩阵电路三基色信号的大小以及解码板电路所需的行同步、行逆程脉冲的大小进行测量，表3是实际测量得到的有关数据。
2.结合中的几个问题
解码板与原机电路的结合方法本刊在1983年第2期已作介绍，这里就以下几个问题作补充说明。

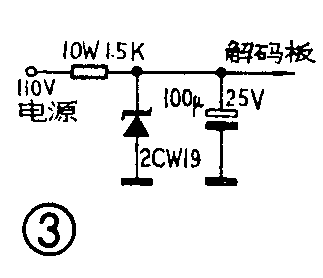

①解码板所需的12V电源，除已介绍过的方法之外，如果原机有110V供电电源，可用它经降压后取得12V电源，这样作可以避免对行输出变压器产生影响。其电路如图3。如果不加稳压管，就需适当加大降压电阻，使输出为12V。
②色同步选通用行同步脉冲和电子开关用行逆程脉冲，如果寻找取出点困难，两者可以合用一个行逆程脉冲信号。可在行输出变压器的铁心上另绕一个2～3匝的绕组，用万用表交流电压档测量其输出电压应大致为2～3V。如果取得的行逆程脉冲极性不对，可倒换一下绕组的两个输出头。
③解码板TA－7193AP输出的三个色差信号直流电压均为7.5V左右。这三个信号输出端与原机矩阵电路相应的三个输入端结合时，如果原机使用交流（即电容）耦合的，仍用原耦合电容，不必考虑输出、输入端的直流电位。对采用直流耦合电路的电视机，在结合前就需要测出原机矩阵电路三个色差信号输入端直流电位，与测出的解码板TA－7193AP三个色差信号输出端直流电位进行比较，两者电位相差不得大于1V。
几种不正常现象的排除
1．荧光屏无光或太亮。常见有以下几种原因：①送给解码板的电源不是12V，而是偏高或偏低很多，造成TA－7193AP三个输出端直流电压变高或变低很多，导致显象管荧光屏发光太亮或无光。如果是太亮而且调节亮度电位器不起作用时，应及时关机；②解码板上三个色差信号输出端电路焊接不良或元件质量不好、数值不对，使输出端一路或两路直流电压偏低或为零，导致显象管荧光屏显示的彩条缺一种或两种基色。这时荧光屏显示为单色光；③TA－7193AP损坏，使其输出的三个色差信号直流电压低于正常值很多，导致显象管截止；④亮度信号电路连接不对，使显象管截止无光；⑤TA－7193AP损坏，使其三个输出端直流电压接近12V，使末级晶体管导通电流大，显象管阴极电位低，亮度增大，甚至不能控制；⑥亮度信号输出端直流电压太低或亮度信号末级晶体管击穿，使矩阵末级管集电极电流增大，造成显象管阻极电位太低，光栅太亮或亮度失控。
以上情况，用万用表测量有关部位的电压都能及时发现。
2．无彩色。遇到这种情况时，可按下述方法逐步进行调整。
①经验证明，在无彩色时，可在TA－7193AP第对地并联一只200K到500K的电阻，以使消色器不动作。这样一般都能出现彩色。然后再进行下面各项调整，待调好彩色时再去掉并联的电阻。
②把高频头微调钮向频率变高的方向调整，使彩色信号增强，在某一点可能出现很不稳定的彩色，这时再调鉴相器、色度带通各调谐回路、梳状滤波器电路中的电位器和电感线圈，改变TA－7193AP第④脚所加入的行逆程脉冲幅度，使彩色稳定。
③测量TA－7193AP第的直流电压。如果电压大约在7～8V之间，说明色同步选通、消色器等都工作正常。问题在色度信号放大和梳状滤波器推动级的有关电路中，应检查TA－7193AP第有无色度信号输出（参考表③）。测量推动管的电压、检查晶体管的好坏、是否电路焊接不良或有错误；如果电压在3V以下，说明消色器已动作，可能是色度信号没有输入，行同步延迟脉冲没有加入或延迟相位不对或行逆程脉冲未加入或幅度不对等。这时可检查TA－7193AP第和第的色度信号的有无。用万用表测量TA－7193AP第脚的行同步脉冲和④脚的行逆程脉冲是否有，幅度大小是否适当，并要注意脉冲的极性、必要时要倒换极性进行试验。
④改变TA－7193AP第第脚供电电压；以改变电路工作状态，使得在某一工作状态下，彩色容易出现；在TA－7193AP第④脚引入行逆程脉冲的电路中，串入一个500K电位器，用以改变行逆程脉冲幅度；在TA－7193AP第脚行同步脉冲引入电路中串入100K电位器，用以改变输入脉冲幅度，或串入数十微亨到数百微亨电感、对地并接数十微微法到数百微微法电容，以同时改变行同步脉冲的幅度和延迟时间；改变TA－7193AP第⑧脚与地之间所接电阻，以改变副载波相位；改变TA－7193AP第所接电容和电阻，以改变ACC电路工作状态。
经上述几点的相互配合调整，一般都能使彩色出现。
⑤经上述调整若仍不能出现彩色时，要进一步检查行同步放大、同步分离等电路，看是否是附加的相移太大。检查行同步脉冲的极性是否恰当。
⑥如果考虑集成电路TA－7193AP的质量有问题，可更换试试。
3、彩色不同步。出现彩色不同步时，应首先调整鉴相器中的电位器。如果调整后能同步，就是副载波相位不对造成；如果无影响就可能是副载波频率偏差过大。这时，可在与副载波晶体相串联的电容上，再并联一只4.5～20pf的半可变电容，调整这个电容并观察彩色同步的情况。如果有改善，说明调整半可变电容的方向是正确的；如果情况变坏，应向相反方向调整。若在调整中感到串入的可变电容量不够或过大时可采取相应措施解决。
彩色不同步时，还要考虑晶体本身是否频率偏差太大或集成电路本身质量不高等问题。
4．彩色条位置互换。这是因PAL制电子开关工作不稳造成。当变化的频率慢时，可见到红色和绿色条以及其它彩色条位置互换的情况。当变化快时，就会感到彩色的闪砾不定。这时可调整输入行逆程脉冲的幅度或倒换行逆程脉冲的极性。一边调整，一边观察彩色条的变换情况，直到使彩色稳定下来为止。
经多方检查和调整无效时，也应考虑换集成电路试试。
5．彩色相移过大。虽然调出了稳定的彩色条，但每一个彩色条都向右溢出一些，尤以中间的四条比较明显，这是相移过大的现象。主要是由于色度带通电路的通频带窄造成的。一般可在色度带通放大级的调谐回路上，并联一适当阻值的电阻就可以增加带宽。如果并联电阻后没有明显的改善，就恢复原电路，再查找别的电路，分析原因，采取适当措施。如果经多方试验，仍不能解决，可在亮度延迟线电路中，再串入一个亮度延迟线，观察黑白图象和彩色的重合情况。若此时变为彩色向左溢出，说明对彩色信号相移的纠正过头了，可以把新增加的延迟线线圈逐段拆掉一些，直到没有彩色溢出现象为止。
6、百叶窗效应。调整后的彩条信号，如果出现严重的百叶窗现象，可以调整解码板上梳状滤波器电路后面的电位器和前面的调谐回路。若调整无效果，可检查电路是否正确，特别是新组装的解码板上的调谐线圈，它的匝数和绕向正确与否关系很大。(杜呈)
