问与答

问：一台上海J135型电视机，开机后光栅中部扫描线重迭，出现一垂直白带，两边幅度缩小（如图），行频叫声明显。测行输出管集电极电压仅18伏且管子发烫，电源电压降至9伏。查行振荡及推动部分均无问题，换行输出管及行输出变压器故障仍未消除，请问是什么原因？
₂

答：这是由于行输出级的去耦滤波电容4C\(_{17}\)（470μf16V）失效所引起的。在行输出级12伏电源的进线端接-LC滤波网络，是为了滤掉这级中的高频分量使之不耦合至电源或前级。当此电容失效后，退耦作用几乎消失，高频分量将直接影响电源及前面的振荡级。一方面使电源部分的交流内阻增加，造成输出电压降低，致使行振荡频率也随之降低，因而行叫明显；另一方面行振荡波形受其影响而产生畸变，占空比变化，以致扫描线重迭；同时由于行频降低，行输出回路的功耗就增加，行输出管电流大引起管子发烫。反过来，行输出级电流的增大又会进一步引起电源电压的下降，恶性循环的结果，会烧断直流保险丝。由于该电容在扫描回路中似乎不起直接作用，所以检修时往往被人们忽略，这是值得注意的。（徐世凯）

问：友谊JD16-2型电视机是用指示灯来显示所选择的频道位置的，有一台这种类型的电视机，当选择到某一频道时，有两个指示灯同时发光显示，这是什么原因造成？

答：友谊JD16-2型电视机有一个与高频头同轴连接的分线器，分线器用铜箔引线接12个指示灯来分别显示12个频道的位置。由于分线器上各个指示灯的铜箔引线相距很近，当电视机使用日久，铜箔受到氧化而产生氧化物质，使邻近的两条铜箔引线产生短路，造成两个指示灯同时显示的故障。清除两条铜箔间的氧化物质，此故障就可排除。（花维国）

问：一台西德产（兰点牌）FC513型22英寸彩色电视机，产生水平一条线，查出TDA1270集成电路4脚对地电阻为零，是集成电路损坏了吗？TDA1270能用什么型号的集成电路代替？

答：TDA1270集成电路在接入电路之前，用三用表R×100档量程，黑表笔接散热片（接地脚），红表笔接集成电路块各脚，测得正常的集成电路块各脚的电阻如表，（表中阻值允许误差±10％）表中4脚对散热片电阻为710欧姆，如果4脚电阻为零，说明TDA1270已损坏，必须更换TDA1270，在更换之前应查出损坏TDA1270的原因，以免再次损坏TDA1270。如无TDA1270时，可用TDA1170代替。用TDA1170代替时，不用改动外电路就能正常工作。如果场线性不良，只需调节场线性和场幅电位器，就能获得良好的线性和正常的幅度。用TDAll70S也能代替。（汪锡明）

问：有一台LOXOR牌彩色电视机，行输出变压器的高压包对机壳打火，并烧出一个园洞，有什么办法进行修理？

答：在我们的维修工作中，常采用下述方法处理：①把烧坏的部位用小刀和清洁剂刮洗干净。②用红外线灯或大瓦特数的灯泡烘烤、干燥。③浇灌环氧树脂或硅橡胶，再加热干燥处理。如果没有上述绝缘材料，也可以用杂质少的干沥青，灌入处理后的部位，效果也很好。（李福祥）

问：有几台波兰625型电视机的晶体管T954被烧坏，型号是MJE340K。它的主要特性参数如何？可用那种型号的国产管代换？

答：MJE340K是硅NPN型大功率三极管，在625型机中用作电源调整管。它的主要特性参数：P\(_{cm}\)30W，Icm0.5I，BV\(_{ceo}\)300V，BVebo3V，f\(_{T}\)10MHz，hFE30～240。可以选用国产管3DD30B、3DD30C、3DD100D、3DD100E、3DD100C等代换。如果一时没有上述管子，也可用功率较大的管子，如3DD101D、3DD10lE等代换。代换时，管子的安装孔需重新打过，因为孔的位置有所不同。（王德沅）

问：一些彩色电视机，其调节频道小盒外盖打开与闭合时，收看效果不一样，这是为什么？

答：彩色电视机对本机振荡频率的稳定度要求较高，否则会发生色调失真。因此，在彩色电视机中都设有自动频率控制（AFC）电路，当某种原因引起频率偏移时，AFC电压就自动将频率偏移控制在允许范围内。

手动选台时，必须断开AFC电压的影响，以提高调整灵敏度，调好台后，需将AFC电压再接上。这个断开与接上的控制开关在许多彩色电视机（如日立236－D型）中往往与调节小盒外盖连在一起。如果手动调谐结束收看节目时，不将小盒的外盖合上，AFC电压不起作用，就会影响收看质量。（姜利民 王吕西）

问：在火车车厢内打开收音机只能听到沙沙……”声而收不到电台播音；只有把收音机伸出窗外才能收到播音，这是何原因？如何解决？

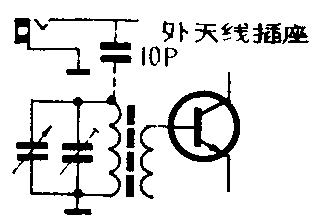

答：火车车厢是用金属材料制成的，整个厢体通过车轮、铁轨与大地相连，车厢就相当于一个屏蔽室，进入车厢内的电磁波极其微弱，所以收音机无法收到电台播音。要想在车厢内收音，可如附图所示，在收音机外壳上安装一个插座，在输入调谐槽路上焊接一个10PF电容器。收听时将2米左右的软导线，一端插入新安装的插座内，另一端甩车厢之外，即可满意收听了。另一种方法是将塑胶软导线缠到收音机外壳上几圈（注意：缠绕方向应与磁性天线线圈的方向平行）。将两米左右的另一端甩到车厢窗外，也能明显改善收听效果。（彭应钧）

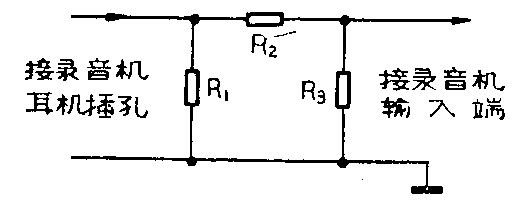

问：我的收录机通过图示衰减器，从耳机插孔输出信号到扩大机，这样使用已两年，最近单独用收录机放音时，发现音量明显减小，是不是衰减器的线路不正确？或元件取值不合适造成的？

答：你所使用的是π形衰减器，线路没有错。录音机从耳机插孔输出信号，通过衰减器送到扩音机输入端，这种接法也是常见的。你的录音机放音声音变小，不是因为这种接法造成的，而应从磁头上考虑。一般录放磁头使用数十小时就应进行清洗、消磁，连续使用两年，磁头已经磨损，寿命终结，其表现为放音音量减小，录音失真。解决的方法是更换磁头。至于衰减器中元件的选取，按下述原则是没 有问题的：R\(_{1}\)阻值应与扬声器的阻抗接近（10～20欧）。R3应与扩音输入端匹配，一般可取20KΩ～30KΩ，R\(_{2}\)的取法应考虑扩音机的灵敏度，灵敏度高的R2可取大些，灵敏度低的R\(_{2}\)可取小些，（一般100千欧左右），也即R2/R\(_{3}\)的比值要适应扩音机的输入电平要求。（张志清）

问：便携盒式录音机使用交流供电，放音结束之后，为什么要拔下交流电源插头？

答：便携盒式录音机多采用交、直流两用电源，为求简便，一般不专门设置交流电源开关，而由电源线插头代替。将电源线插头接入220伏电网中，也即把交流电送到机内电源变压器初级上。经整流滤波变成低压直流电，再由功能选择按键带动机内簧片开关，控制低压直流供电线路的通断。放音、快进、倒带各键均能将直流供电线路接通，使机器工作。磁带放音（录音）完毕，按键自动弹起复位，机器停止工作，只是断开了机内直流供电，并没有断开电源变压器初级的220伏交流电。如不及时将电源插头拔下来，那么变压器初级就会长时间接在220电网内。造成电源变压器发热以致烧坏。（朱笛）

问：我买了一个江宁电讯厂生产的CB—6—1型输出变压器，用于电子管扩音机。功放管配用6P14，输出端通过分频器后，带动阻抗的8欧的高、低音扬声器各一只进行放音。所购变压器的初级有O—5KΩ—7KΩ三个接头，次级有O—4Ω—6Ω—8Ω四个接头，请问该变压器应该怎样与扩音机及音箱进行连接？是否因两只8欧扬声器（高、低音各一只）并联起来阻抗为4欧，则应使用变压器次级的4欧端子？

答：CB—6—1型变压器是上海江宁电讯厂绕制的，它可用于输出功率为6W的小型电子管扩音机上。当扩音机功放管用6P14，并且使其工作在甲类状态时，所加屏极及帘栅极电压均为250伏，负载阻抗为4千欧，可以输出5.7W功率，因此输出变压器初级应该用O—5KΩ两端。

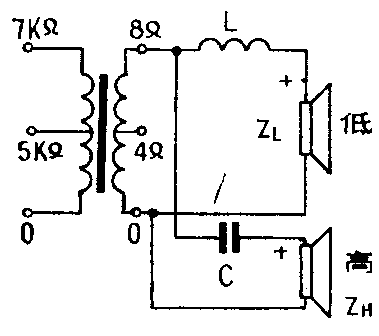

扬声器端由于设置了分频器，将信号分成了高、低两个频段，对低频段信号来说，低音扬声器阻抗Z\(_{L}\)处于通带，高音扬声器阻抗ZH处于阻带，高音扬声器这一支路阻抗很高，近似开路，可以忽略其对扩音机的影响。此时由变压器次级反射到初级线圈中的阻抗仅有Z\(_{L}\)部分。简言之，此时扩音机所带动的负载，约为低音扬声器的阻抗，即8欧；同理，在对高频段信号来说，低音支路不起作用，扩音机所带的负载仅为高音扬声器的8欧阻抗，所以分频器与变压器之间的接法应如附图所示；接到变压器次级0—8欧端，而不能接到0—4欧端子上。（张国华）

问：我有一合葵花牌DC—2A型晶体管四用电唱机，现用JWD-2型9伏稳压电源供电，发现电唱盘转速太慢，无法放唱。而如果用干电池供电，唱机转速就正常，这是何故？应怎样解决？

答：葵花牌DC-2A型晶体管四用机中，其电动机采用的是一种恒磁直流稳速电机，在正常工作时，电机耗电有数百毫安，但你用的JWD—2型9伏稳压电源能供出的电流却小于这个数值。当用这种稳压电源作为四用机的电源时，由于在放唱过程中四用机所需的电流很大，以至于在电源内阻上产生较大的电压降，而使稳压电源无法正常供出9伏电压。电压下降的结果，就会使电机稳速电路失控，则电唱盘的转速减慢，放音也就不正常了。如果要想采用稳压电源供电，所用稳压电源的供电电流必须大于500毫安才行。（张国华）
