本文介绍一种新颖的彩色发光频率指示板，将它安装在收音机、录音机、扩音机的面板后面，通过红、绿、蓝三色灯光的变换，可以形象地指示音响设备输出信号的高、中、低音频电流的变化。多种颜色的小灯泡所发出的光在面板上交相映辉。即美观又实用。
电路原理

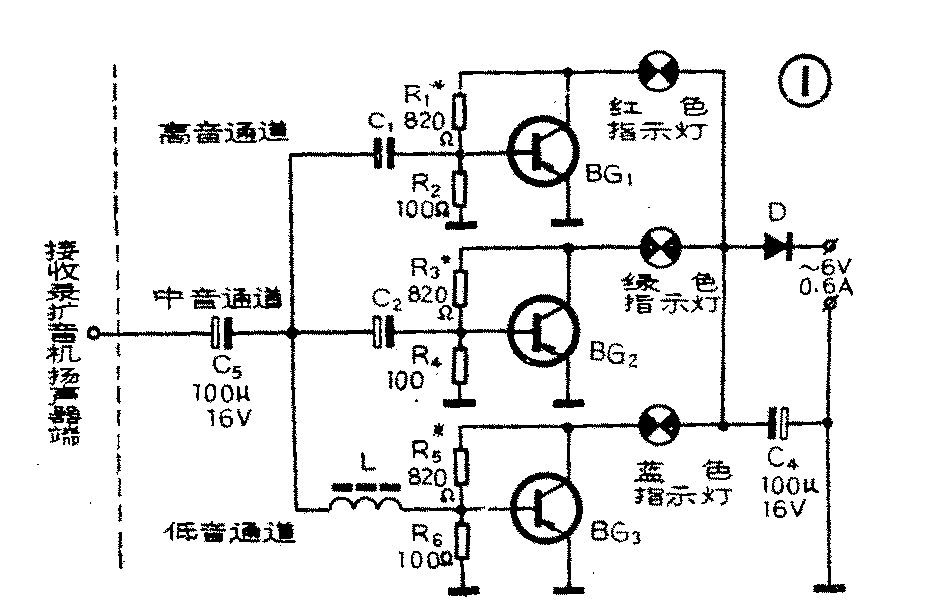

图1为频率指示板的电路图，这个电路加接在收、录、扩音机的输出端。不论是OCL、OTL电路，或是有输出变压器的收、扩音机，均可与它很好地相配接。
收、录、扩音机扬声器端的输出信号，通2CZIA等。指示灯可选用电压为2.5V、6.3V、12V，电流为0.1～0.3A的。如果找不到彩色指示灯，可在玻璃外壳上涂上相应颜色的透明漆或包上透明的彩色玻璃纸。

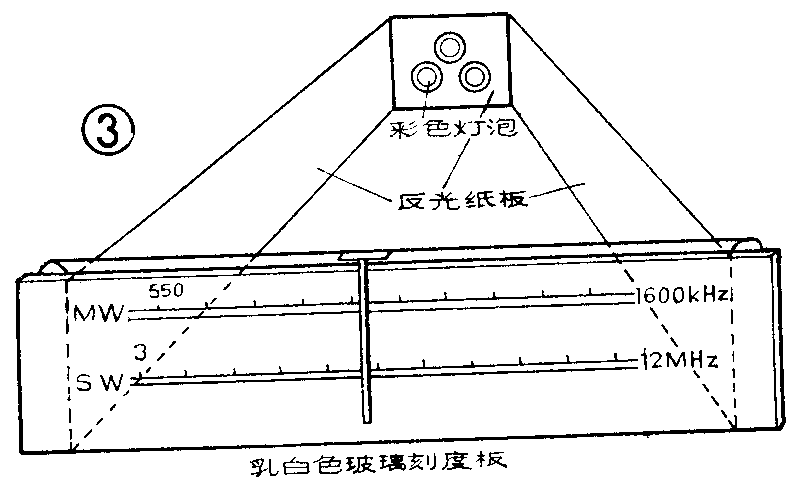

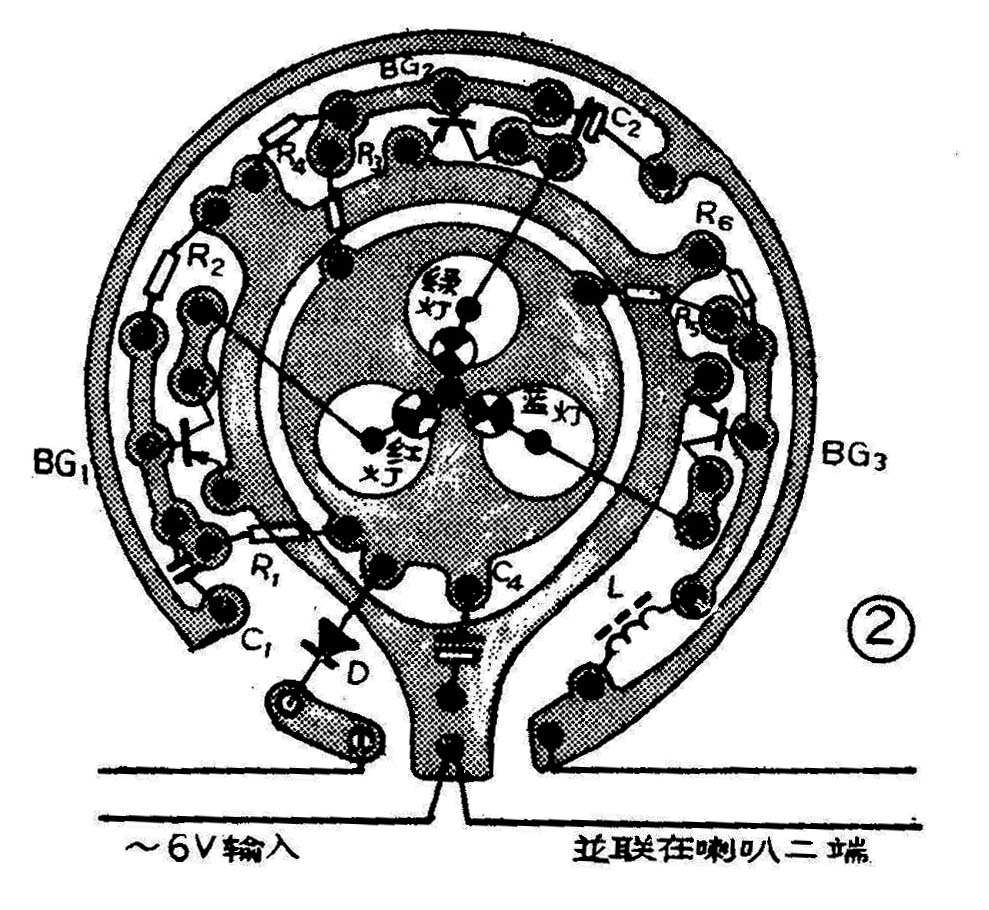

频率板采用乳白色的玻璃板制成。如无乳白色玻璃，可在普通玻璃上涂上白漆代用。反光板用电化薄铝板制作，也可用在硬纸板上贴锡箔纸的方法制作。发光频率板的印刷电路板图及元件排列方法见图2。在面板上的安装方法见图3。
调试
1．由于我们所使用的收音机、录音机、扩音机的输出功率有大有小，各不相同，所以在与频率板相配时，必须细心调节频率指示板上每一路晶体管偏置电阻的阻值，过隔直耦合电容C\(_{5}\)加到本电路的输入端。经过由C1、C\(_{2}\)、L组成的简易分频电路，将信号分成高音频、中音频和低音频三路，然后各通过一级放大电路，去推动彩色发光指示灯。实践证明，这样处理可使三个彩色灯泡交替发光。
设红色指示灯表示高音频信号，绿色指示灯表示中音频信号，蓝色指示灯表示低音频信号。当信号中高音成分较强时，频率指示板上会呈现出桔红或大红的光辉；当信号中中音较丰富时，指示板上会呈现出绿色或黄绿色光辉；当低音充足时，会呈现蓝色或青色的光辉。乐音频率变化时，三个灯泡会交相映辉，很是美观。
制作经验
晶体管BG\(_{1}\)、BG2、BG\(_{3}\)可选用3AX81、3AX83或3CG23等三极管。整流管D可选用O5Z、2DP5、使其在正常音量时能推动指示灯发光。注意开机时在小信号情况下，应使三只指示灯微弱发光，否则音量较小，频率板上暗淡无光，影响美观。
2．由于不同音响设备的频率响应范围有宽有窄，所以应根据不同的频率范围选择高、中、低音的分频点，即灵活选用C\(_{1}\)、C2、L的数值，直至三只指示灯发光亮度平衡时为止。
设分频点是这样选择的：高音f\(_{高}\)为6千赫，中音f中为2千赫，低音f\(_{低}\)为400赫，则
C\(_{1}\)=\(\frac{1}{2πf}\)高·Z≈1;2×3.14×6000×50≈0.53μF，
取标准0.68μF
C\(_{2}\)=\(\frac{1}{2πf}\)中·Z≈1;2×3.14×2000×50≈ 1.6μF，
取标准2μF
L=\(\frac{Z}{2πf}\)\(_{低}\)≈50;2×3.14×400≈20mH。
上三式中，Z为管子的输入端阻抗，近似为50欧。在业余情况下制作电感线圈，可采用线径为0.2～0.3mm的漆包线，在中型“工”字型磁心上密绕400匝左右即可。(徐松森)
