初学者在学习修理收音机时，由于经验不足，往往要对照着电路图、印刷电路图进行测试、查找故障。如果原图丢失了，可以自己绘制一份。本文以“牡丹”747型收音机为例，介绍根据印刷电路板画出电路图的方法。
一、画出印刷电路图

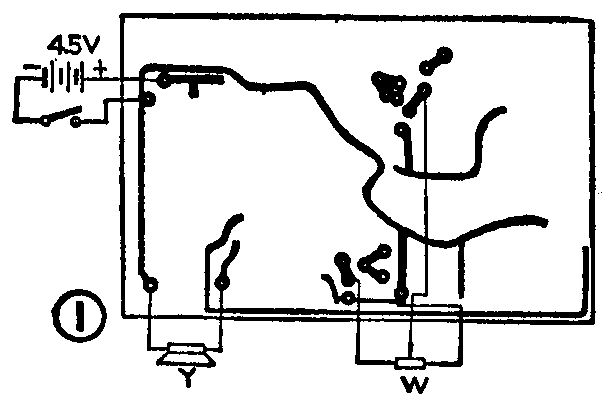

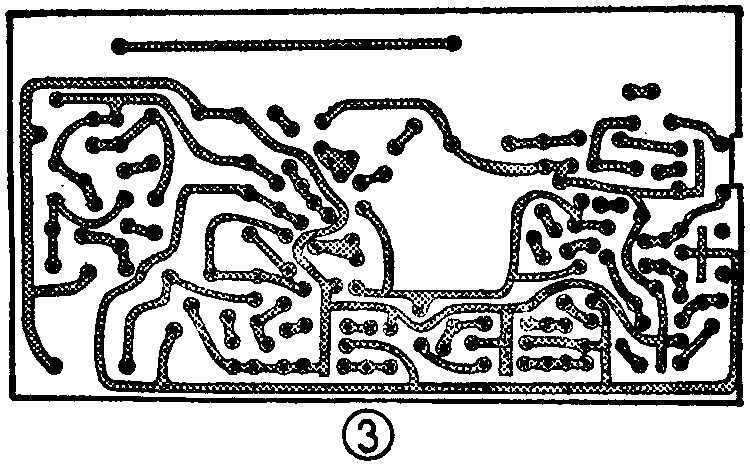

1．定点画线：把电路板上外接的扬声器引线，电源引线和电位器、开关等引线所在的位置画简图记下，如图1。然后把这些引线从电路板上焊下。用一张比电路板稍大些的无色透明玻璃纸（又叫高温纸）放在电路板上，并用夹子夹牢，使之不能移动。用黑色塑芯水彩笔（钢笔也可以代用）画出各焊点，用红色笔描出各条铜箔线路，如图2所示。画完后再把玻璃纸放在一张较厚的白纸上，白纸下边垫一本废杂志，然后用元珠笔在各黑点上稍用力画一个个小圆圈，同时也稍用力把各红线条描一下，这样各点和线条就在白纸上留下了痕迹。拿去玻璃纸后，对照电路板，把白纸上各点的痕迹用黑色水彩笔点出一个个小圆点，用红色或绿色的水彩笔描出等宽的线条。画完后的图如图3所示。

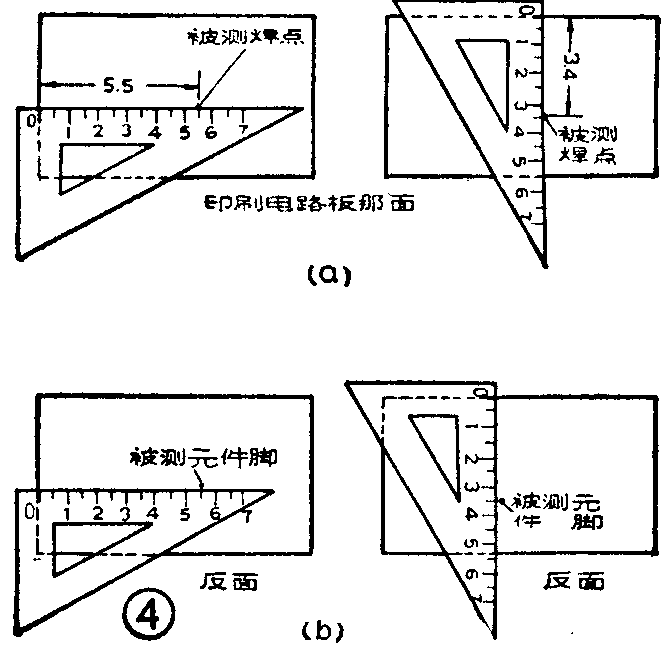

2．填画元件：反复翻转电路板，仔细查看各焊点上是焊的哪个元件。根据电路板上各焊点间所焊接的元件和数值，用削细的铅笔以符号形式画在图3上的各有关点间。如果看不清某一焊点与背面哪个元件相接，可以用三角板量此点距电路板垂直两边的距离，见图4a所示。然后在反面找出对应的点，即可找到元件，如图4（b）所示。经过多次反复翻转、查对，全部元件的符号和数值即可逐步填到图3相应的点间，印刷电路图就绘制出来了。也可以用电灯光照射电路板反面，利用基板有点透明的性能来找各焊接点所接的元件。
二、根据印刷电路图画出电路图

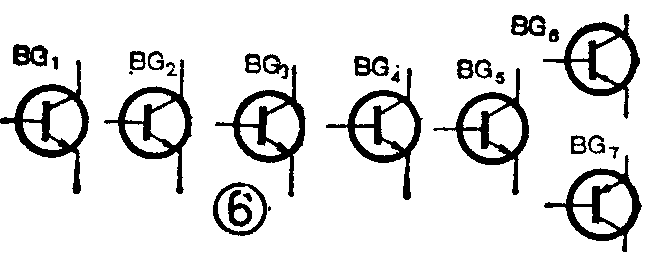

1. 判断电路大致类型，画出各管子位置：根据印刷电路板上元器件的品种和排列，先判断收音机大致属于什么类别。如牡丹“747型收音机用了五只NPN型三极管和两只PNP型三极管，板上有输入输出变压器，没有波段开关。由此可推断，该机是用3DG型三极管做变频，中放和前置低放，用3AX型三极管做功率放大的有输入、输出变压器的单波段七管收音机。然后在一张白纸上画两条长15～20厘米、间隔7～10厘米的平行直线作为原理图的正、负电源线。把七只三极管画在两平行直线间，并由左向右标上BG\(_{1}\)、BG2……BG\(_{7}\)，如图6所示。
2．在印刷电路图上用不同颜色分别标出与电源正、负极相连的线。先找出与双连可变电容器动片连接的点，凡与之直接相连的线都是地线。将地线用水彩笔加绘其上，以示区别。不过大多电路地线是与电源的某一极相连的。
3.以各晶体管为中心，逐级绘制。绘制原理图可以由功放级开始向前级画。在画各放大级时，通常先绘发射极回路，再绘集电极回路，最后绘基极回路。

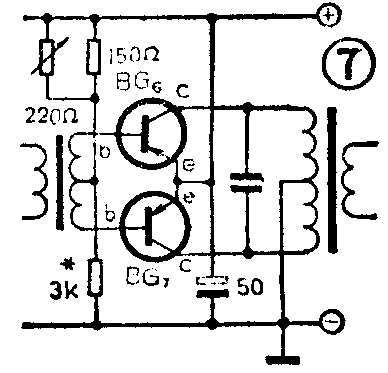

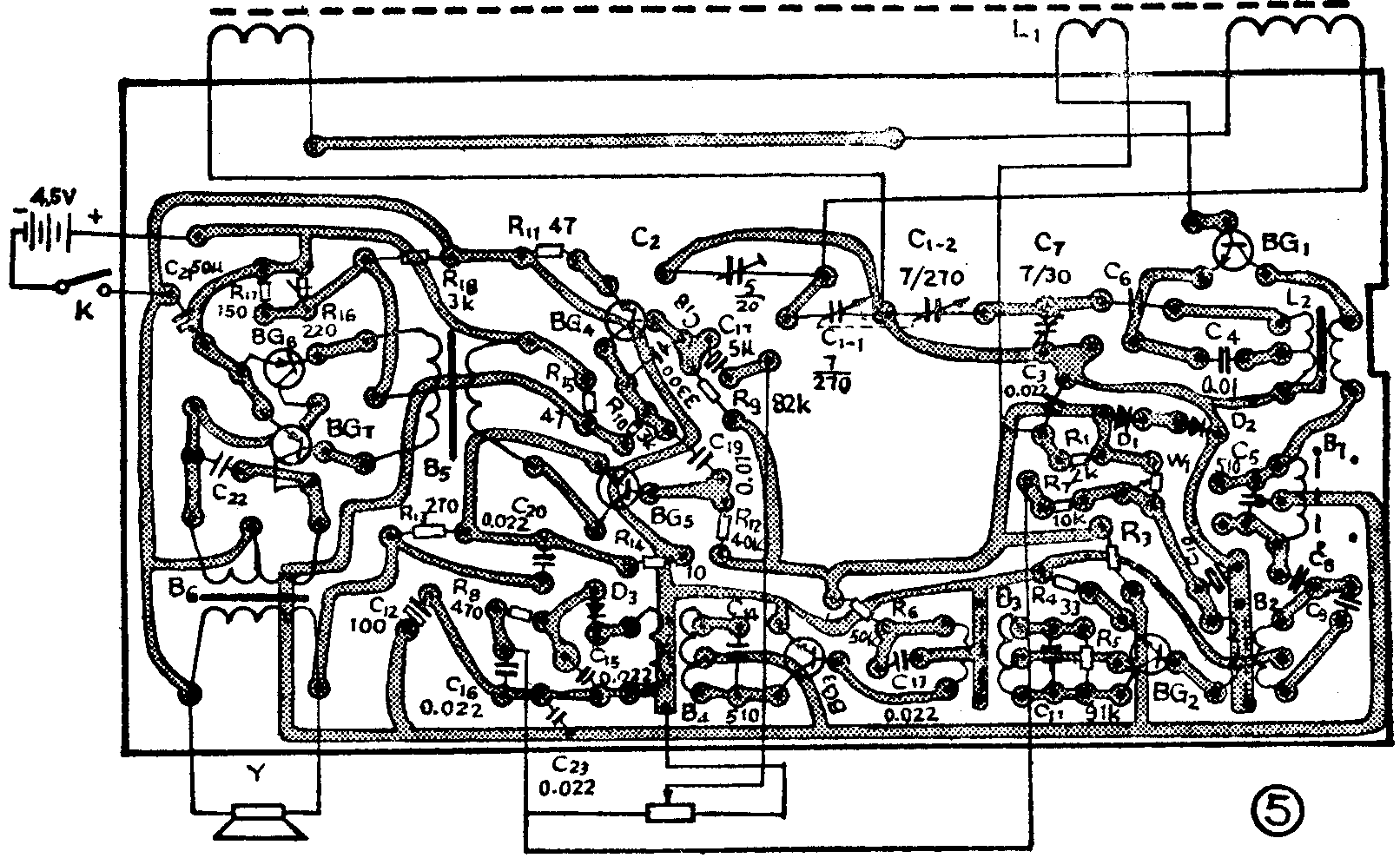

下边简述功放级的画法。先画发射极回路。根据图5，两个功放管BG\(_{6}\)、BG7的发射极已是相连接的，并一起接与电源正极相接。我们把上述内容画在电路图中（如图7）。再画集电极电路。同样观察图5，BG\(_{6}\)和BG7的两个集电极C分别与输出变压器的初级线圈的两端相接，同时还与一只0.022μF电容的两端相接；而初级线圈的中心抽头接地。最后再画与基极有关的电路。
其它各放大级及调谐电路均按上述方法画出，最后再把滤波电容器、扬声器、电位器、开关和电源等画入，整个电原理图即画成。
画电原理图时，也可以由第一级（变频级）依次向后画，这时以先画发射极回路，再画基极回路，最后画集电极回路为好。
在画成的电原理图上，从左向右，把电容器、电阻等标上序号，然后对照印刷电路图复查一遍，同时把相应的序号也标在印刷电路图的有关符号边。这样一套电原理图、印刷电路图就全部完成。（徐达林）
