随着电子工业的不断发展，电位器的品种日益增多。这里介绍我厂生产的七种电位器，其中除了WS23型预调式实芯电位器之外，其余几种均属于旋转式碳膜电位器。

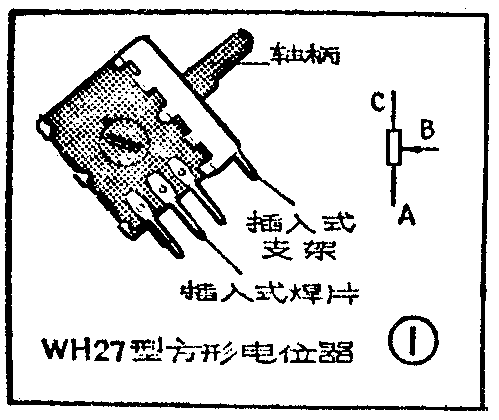

1．WH27型方形电位器：它的外形为20×22（mm）的方形，如图1所示。内部结构与一般旋转式电位器相同，但其电刷采用碳精接点，以提高耐磨寿命，降低动噪音。在外壳左右两侧引出插入式支架，三个焊片也是插入式焊片。因此这种电位器可直接插入印刷线路板上。
这种电位器按阻值变化规律来分也有直线式（用字母X表示）、指数式（用字母Z表示）和对数式（用字母D表示）三种。直线式的阻值范围为470Ω～2.2MΩ。指数式和对数式的阻值范围则是4.7KΩ～470KΩ。这种电位器是为电视机设计制造的，用来调节电视机音量、对比度、亮度和色饱和度。也可以在台式收音机中调节音量，音调用。

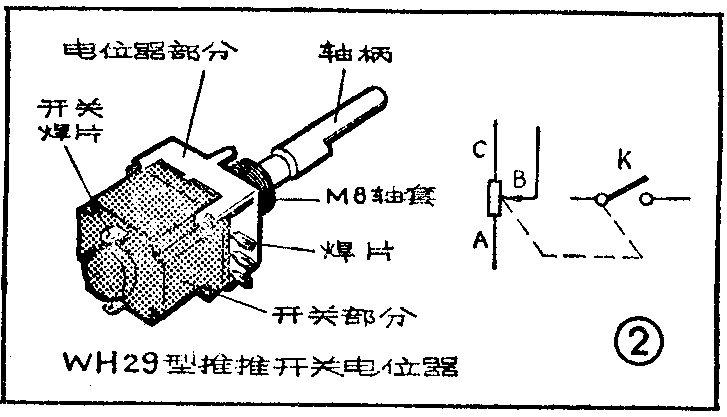

2．WH29型推推开关电位器：它的外形是20×22（mm）的方形，如图2所示。电刷也采用碳精接点。它由两部分组成，即电位器部分和开关部分。电位器部分同一般旋转式电位器相似，而其开关部分与常见的旋转开关、推拉开关相比有它的独特之处：如果原来开关是断开的话，那么推一下电位器轴柄就把开关接通，再推一下就把开关断开。开关部分和电位器部分是两个互不干扰的独立机构，电位器的调节不改变开关工作状态，反之，电位器在任何位置上，都可以改变开关的工作状态。因此操纵开关时不需要旋转电位器，从而减少电位器电阻体和电刷的磨损，大大提高电位器的使用寿命。电位器靠M8带丝扣的轴套安装在整机面板上。此种电位器的阻值变化规律、阻值范围与上述WH27型的完全相同。此种电位器按开关种类可分为单刀单掷和单刀双掷两种。这种电位器在汽车收音机和台式收音机中作电源控制与音量调节；在采用电位器的洗衣机中作定时控制；在落地式台灯中作亮度调节；在高级饭店里作床边灯光的调节；也可以用于电视机和其它音响设备的电源控制和音量调节。开关的推推操作不需要准确地抓住轴柄，这给正在开车的司机或正在洗衣、做饭而不便用手指操作的人带来方便。因为预先调好合适的电位器位置后，只要用手腕或胳膊等部位顶一下轴柄就能开或关机器。

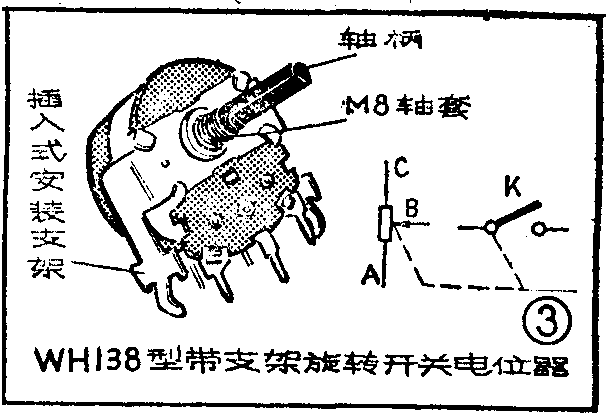

3．WH138型带支架旋转开关电位器：它的外形见图3。外形尺寸是φ24，此电位器带有牢固的安装支架，而且支架的安装部位和焊片均是插入式的。这样，可直接焊在印刷线路板上。此电位器具有M8轴套，因此既可采用插入式安装也可用轴套安装，必要时也可以同时使用两种安装方式，以提高安装牢固性。这种电位器适用于电视机、台式收音机中作电源控制和音量调节。
4．WH139型陶瓷基板电位器：此电位器是属于预调式电位器。它的外形尺寸为12×15（mm），其外形见图4。电位器的基板采用陶瓷材料，电阻体是采用丝网印刷新工艺方法制造的，因此耐潮湿、电负荷等电气性能良好。和常见的半可调电位器比较，其允许负荷功率高，连续负荷耐磨寿命长。电位器的焊片是插入式的。阻值变化规律只有直线式一种，其阻值范围为1KΩ～1MΩ。这种电位器在电视机中用来调节对比度、亮度、色饱和、帧同步等。

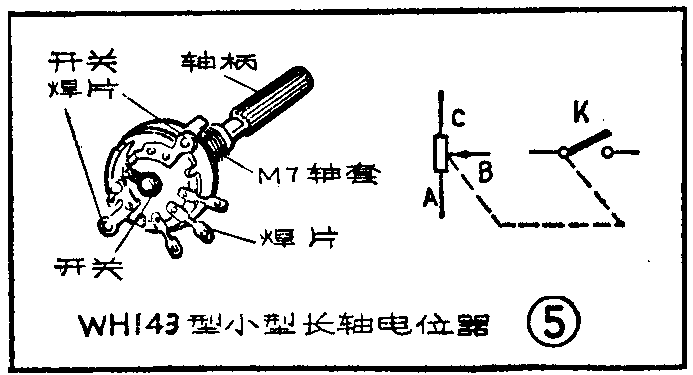

5．WH143型小型长轴电位器：电位器的外形尺寸为φ16，带有开关。外形尺寸、内部结构与在袖珍式或便携式收音机中常用的小型音量开关电位器很相似，所不同之处是此电位器具有齿形长轴柄，用来安装各种旋钮。其外形见图5。电位器靠M7轴套安装在整机面板上。电位器分为带开关和不带开关两种。这种电位器为收录机设计制造的，用来控制电源，调节音量、音调。这种电位器也可以用于便携式收音机和各种音响设备中，作电源控制及音量、音调的调节等。

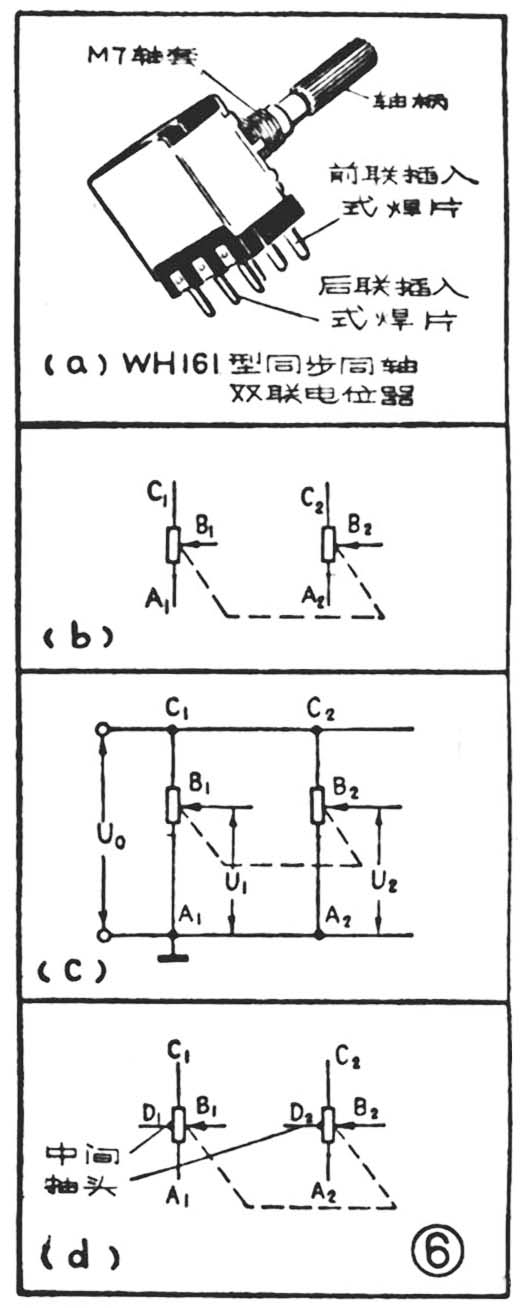

6．WH161型同步同轴双联电位器：它的外形是17×23（mm）的方形，如图6（a）所示，对应的电符号如图6（b）所示。这是一种双胞式同步双联电位器，电位器的两个部分装在一个腔内，因此体积较小，防尘性好。电刷也是采用碳精接点。六个焊片是插入式焊片，焊片间距均符合印刷线路板的网格标准。此电位器同时具有M7轴套，因此可采用插入式和轴套安装方式中的任意一种，或者同时采用两种安装方式。
同步同轴双联电位器的重要技术指标是同步性误差。此指标用公式表示为：
2olg（\(\frac{U}{_{2}}\)U0D2÷U\(_{1}\);U0）＝2olg\(\frac{U}{_{2}}\)U1，式中U\(_{0}\)、U1、U\(_{2}\)分别表示电位器某两端之间的电压，详见图6（c）所示。目前国内生产的此种电位器在0～40dB衰减范围内，同步性误差在±3dB之内。
这种电位器专门为双声道收录机而设计制造的，也可以用于其它双声道音响设备中作音量、音调的控制和左右两路声道的平衡调节。
此种电位器可制成带有抽头式，如图6（d）所示。这种带一个抽头的电位器，在音响电路中可作等响度音量控制等用。带多个抽头的电位器在音响设备中还可作频率均衡器。
这种电位器有的制成带有中间软定位或多点软定位。软定位是指调节中能感觉到的有阻力的一个节点，当手用劲转动时，转柄还能越过节点继续旋转，直到止档点。电位器中设制了软定位，是为了满足整机增益和衰减调试的需要。
7．WS23型预调式实芯电位器：它的外形尺寸为φ12.7，如图7所示。此种电位器通常也叫微调电位器或半可变电位器，其内部结构和一般有机实芯电位器相同，电阻体是用模压成型的块状电阻体，电刷是三角形碳刷。电位器具有线状插入式引出线，安装方式是插入式。电位器没有调节轴柄，靠电位器上部的改锥槽调节，在外壳上有刻度，便于调节。与一般敞露式碳膜预调式电位器比较，它的防尘性好，结构牢固，耐热性好，功率较大。其功率可达0.5W，是一般敞式碳膜预调电位器的五倍。阻值变化规律只有直线式一种，阻值范围为100Ω～4.7MΩ。这种电位器可用在电视机、扩音机、收音机电路中，一旦调试好后，用蜡等物封住调节位置。在一般情况下不再调节，因此叫预调式电位器。(北京无线电元件三厂 许明哲)
