本文介绍的这种装置可以发出15种不同的音阶，这些音调可根据自己的需要调节。该装置可作音乐门铃用，也可以装在其它装饰物中。
电路原理

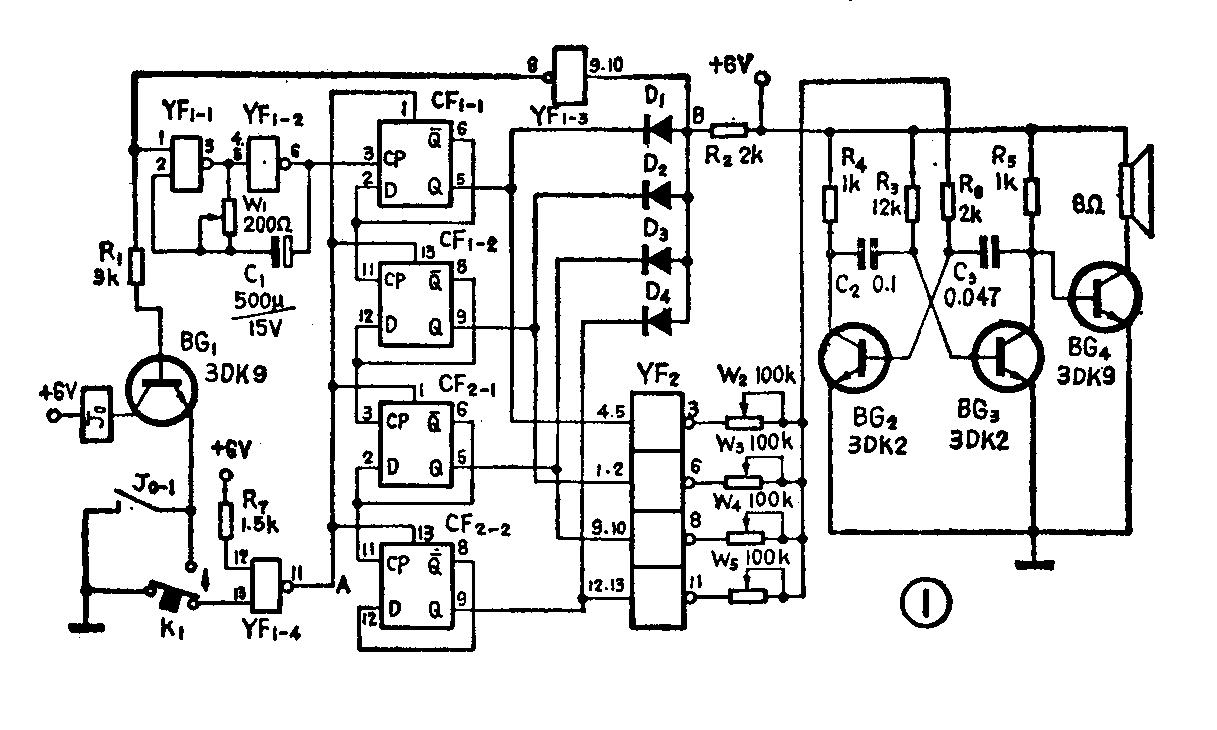

发生器的电路见图1。与非门YF\(_{1}\)-1、YF1-2、电位器W\(_{1}\)、电容C1等组成节拍振荡器；D触发器CF\(_{1}\)、CF2接成计数器；YF\(_{1}\)-3、D1～D\(_{4}\)组成符合门；YF2为控制器；晶体管BG\(_{1}\)等组成开关电路，BG2、BG\(_{3}\)等为音频振荡器，BG4为功率放大用的。
当按动开关K\(_{1}\)时，BG1的发射极接地。这时与非门YF\(_{1}\)-4的两个输入端为高电位，所以输出端为低电位，使计数器全部置零为“0000”状态。二极管D1～D\(_{4}\)全部导通，B点为低电位，YF1-3输出端变为高电位，于是节拍振荡器工作，同时晶体管BG\(_{1}\)也导通，它的集电极电流通过继电器J0的绕组，继电器吸动，其常开触点闭合，将BG\(_{1}\)的发射极接地，此时松开按钮开关K1，电路仍是接通的。
当节拍振荡器无脉冲输出时，计数器为“0000”状态，YF\(_{2}\)的4个输出端均为高电位，此高电位通过W2～W\(_{5}\)及R6加到BG\(_{2}\)的基极，于是音频振荡器工作，输出的某一频率的音频信号再经BG4放大后推动扬声器。这一音频频率主要取决于W\(_{2}\)～W5四个电阻的并联值。
当YF\(_{1}\)-1、YF1-2组成的节拍振荡器工作时，输出的第一个脉冲信号加到计数器上，计数器就变为“0001”状态。这时虽然D\(_{1}\)截止，但因D2～D\(_{4}\)仍导通，所以YF1-3、节拍振荡器、BG\(_{1}\)等仍维持工作状态。YF2的第一个非门输出为低电位，其余3个非门仍输出高电位，于是BG\(_{1}\)的偏流主要受电阻W3～W\(_{5}\)的影响，音频振荡器又输出另一频率的音频信号。这一音频频率主要取决于W3～W\(_{5}\)三个电阻的并联值。当节拍器输出第二个脉冲时，计数器翻转为“0010”状态，这时音频信号频率取决于W2、W\(_{4}\)、W5。余此类推，由于计数器从“0000”变到“1111”应有十六种状态，W\(_{2}\)～W5也应有16种排列组合的并联方式，所以音频振荡器应能有16种频率的音频信号输出。但是，由于计数器在“1111”状态时，YF\(_{2}\)输出端均为低电位，音频振荡器停振。同时，二极管D1～D\(_{4}\)均截止，YF1-3输入端为高电位，输出为低电位，节拍振荡器停振，而BG\(_{1}\)也截止，继电器释放，触点J0-1将BG\(_{1}\)的发射极与地断开，整个工作过程结束，所以该装置只能发出15个不同的音阶。调整W2～W\(_{5}\)，选择自己所喜欢的音调。音调的时间长短取决于节拍振荡器的频率，调W1，可取得合适的音调延长时间。
元器件选择与安装
图中YF\(_{1}\)、YF2用T065两输入端四与非门，用其它TTL四与非门也可以，只是印刷板需重新设计。CF\(_{1}\)、CF2为T077双D触发器，也可以用其它型号的双D触发器或用2～16进制计数器。晶体管BG\(_{2}\)、BG3用3DK2或3DG6；BG\(_{1}\)、BG4用3DK9或3DG12；二极管D\(_{1}\)～D4用开关二极管。继电器可用JAG-2干簧继电器。该装置使用的电源电压为4.5～6伏之间均可。

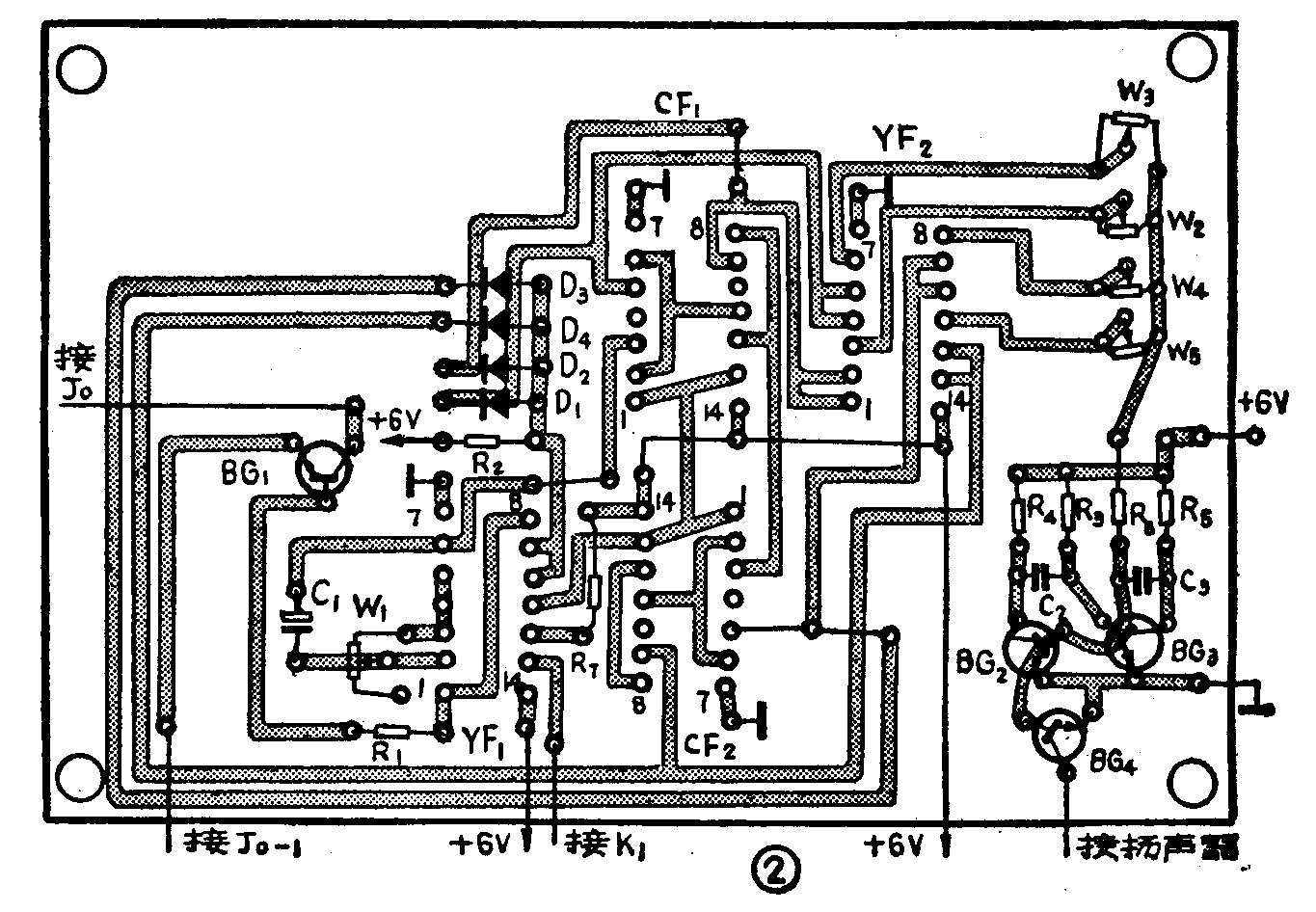

元器件安装在图2所示的印制板上。如元器件、焊接均无误，整机一般都能正常工作。该装置的外形可根据自己的需要设计制作。(温晓明 李娅)
