这台高频信号发生器振荡频率范围较宽，高频和音频输出信号可连续调节。同时高频度盘较大，占整个面板的三分之二，所以指示频率准确。该信号发生器分三个波段：465KHz～1.5MHz；4MHz～15MHz；25MHz～49MHz。另外设有音频1000Hz正弦波信号输出端。这台信号发生器可供检修和调试收音机、电视机、收录机及遥控设备用。
电路原理
信号发生器电路见图1。它是由高频和音频振荡电路组成的。其中，晶体管BG\(_{1}\)和音频振荡变压器B4等组成了共基极电感三点式音频振荡电路，产生音频振荡信号，振荡频率为1000Hz。音频振荡信号由变压器B\(_{4}\)的次级输出，一路经R6、C\(_{4}\)、衰减电位器W4加至音频信号输出插孔CK\(_{2}\)，以便取出音频信号用；另一路经C5耦合至BG\(_{2}\)的基极，以便作为高频信号的调制信号。
晶体管BG\(_{2}\)与三个波段的高频振荡变压器B1\(_{2}\)3等组成共基极变压器反馈式振荡电路，产生高频振荡信号。由于BG\(_{2}\)的基极同时还输入了音频信号，所以高频振荡将被音频信号所调制。高频信号分三个波段，由K2转换。各档频率由双连电容器C\(_{7}\)、C8作连续调节，通过开关K\(_{2}\)-1的转换，在A、B档时，C7、C\(_{8}\)并联接入电路，而在C档时，断开了C7。高频信号通过C\(_{12}\)、衰减电位器W1从CK\(_{1}\)插孔输出。
元器件选择与安装
晶体管BG\(_{1}\)用3DG4A，BG2用超高频管3DG56。变压器B\(_{4}\)是用导磁率为2000，外径为18mm的磁罐，用线径为0.16mm的漆包线绕制。B1是用10×10（mm）的中振线圈改绕的。B\(_{2}\)3均用10×10（mm）的短振线圈改绕。B1～B3均用线径为0.16（mm）的漆包线绕制。各变压器的绕制圈数已标在图1中。
K\(_{2}\)用KB型四刀三位拨动式波段开关。W1、W\(_{2}\)均用WS—2型有机实芯电位器。CK1、CK\(_{2}\)用M3.5（mm）收音机插孔。
本仪器中用的双连是由2×270（PF）密封双连改制的。改制时把双连电容器中的一连（C\(_{8}\)）拆去一部分片，只保留3片动片和2片定片，再固定好。最后再用电容电桥监测后修正一下电容值（调整花片）。

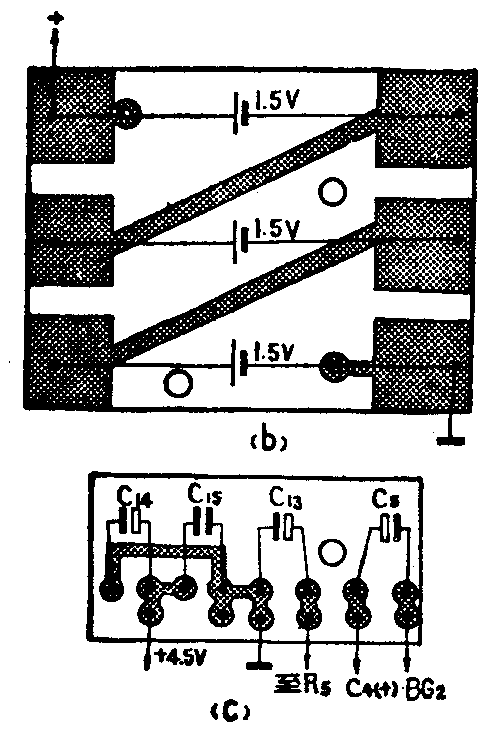

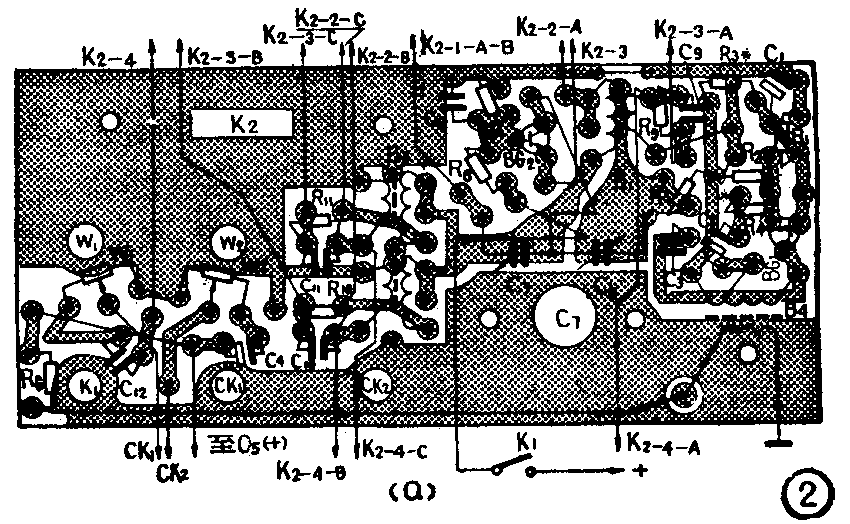

本仪器共用三块印制板，见图2。其中（a）为主电路板，（b）为电源板，（c）为大电解电容板。图示印制板为实际尺寸的0.7倍。为了充分利用仪器的空间，把电容板用磁罐的中心螺丝固定在磁罐的上方。电源板用两个M3×25（mm）的螺丝架在主电路板元件的上方，卡电池的磷铜片直接焊在电源板的铜箔上。仪器的内部结构参见图3。

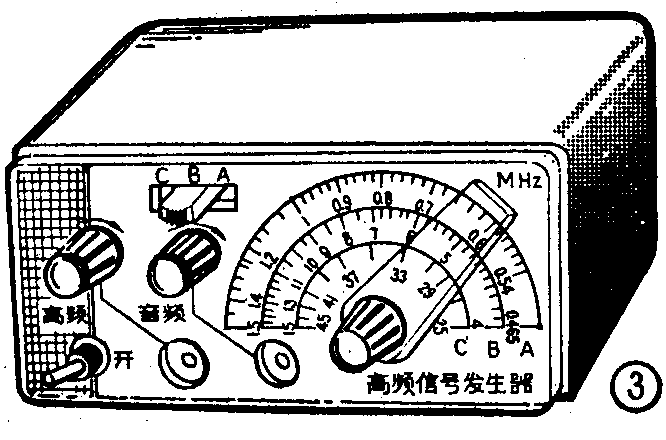

仪器的外壳及面板图片的制作方法前两期已介绍过。该仪器的外壳尺寸为100×50×40（mm），面板及外壳见图4。由于双连电容器的轴很短，不能直接伸出面板，为此，要用M3螺丝与轴对接，再用M3螺母把它们拧紧，双连的轴就被加长了。频率刻度用照相的方法印在面板纸上，频率指针板用白色透明有机玻璃作的，上面画上一条红色线，作为标志线。安装时，指针板与面板间要留1mm的间隙，以防旋动时将面板划伤。
调试与使用
各电路板焊接、连接无误后，就可以通电调试。先调电路的工作点：调R\(_{3}\)使BG1的I\(_{C}\)为3～5mA左右；调R8使BG\(_{2}\)的IC为2～4mA左右。R\(_{4}\)的阻值与音频正弦波的失真及幅值有关，所以也应适当地加以调节。判断BG2的起振方法很多，可以将BG\(_{2}\)的集电极线圈短接一下，若BG2的发射极电压有波动，说明电路起振。这时距信号源2米远的收音机应能收到信号。
定仪器的面板频率刻度时，须借助于一台标准高频信号发生器（如J2463型）和一台中波、短波、调频三波段收音机。用标准信号发生器的目的是精确校准收音机的接收频率，这样我们就不难知道这台待测的信号发生器的发射的频率。具体测定前在面板的指针板下放一张已画好三档半圆弧线的白纸，在收音机的监听下转动频率旋钮，使其发射频率与标准信号发生器一一对应，用细铅笔尽量密集地在纸上标出各对应频率点。每档的低端频率可分别调B\(_{1}\)2\(_{3}\)的磁帽校准。由于这台信号发生器的频率范围较宽，很大一部份（主要是C档）不在收音机的接收范围之内。所以有时须接收它发射的高次谐波，例如465KHz的信号可在收音机的930KHz处收到。30MHz的信号即可在调频段的90MHz频率上收到。接收的谐波次数越大则接收距离应越近。为了使用上的方便，在刻度盘上用醒目的圆点标出了465KHz、65MHz、10.7MHz、28MHz、34.25MHz、37MHz这些常用频率。最后根据这张底图制一张黑底白字的照片面板图。
仪器的使用方法与一般简易高频信号发生器相同，高频信号既可以通过插孔CK\(_{1}\)直接输出，也可以由仪器辐射输出。(张建民)
