前面已介绍了行扫描电路的检查方法，下面结合故障现象以及各机型的电压、电流数据和波形等，作具体分析，以求达到举一反三的目的。
一无光栅、无伴音
有无光栅主要取决于行扫描电路和显像管供电电路，有无伴音主要取决于伴音电路及公共通道，如果既无光栅又无伴音，一般是无直流供电所引起的。因为直流供电正常，而各部分电路同时损坏的可能性是很小的。无直流供电一般出于下述两种原因：（1）直流电源部分（包括变压器、整流电路及电子稳压部分）故障；（2）整机电路中某一部分的元件损坏或引线短路，造成电流过大而烧坏电源的保险丝。不管发生上述哪一种原因，都会使电源没有直流电压输出。下面只讨论由于行扫描电路异常所引起的故障。
例1．一台红梅牌WJD—1A型12英寸集成电路电视机，出现无光栅、无伴音故障。
检查步骤：
1．检查电源保险：先取下交流保险管9BX\(_{1}\)，经检查保险管内的保险丝完好。再取下直流保险管9BX2，发现保险管内的保险丝已熔断，在这种情况下应换上一个新保险丝试试，如果新换上的保险丝立即熔断，则可以断定负载电路中有严重的短路现象；如果新换上的保险丝没熔断，这时就不能作出肯定的判断，而应该再对负载电路作进一步的检查，此例正好就是上述的第二种情况。

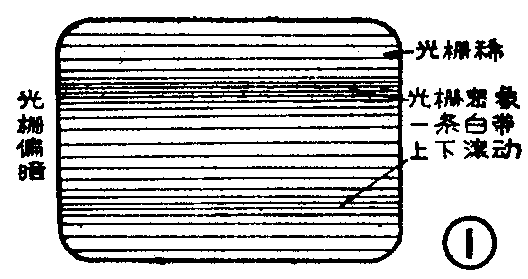

2. 测电压：换上9BX\(_{2}\)保险丝后，测得电源电压为11.5伏，数值基本正常；再测行输出管集电极电压，比正常值26.5伏偏低。这时荧光屏上的光栅如图1所示，并且扬声器内还有交流声。
3．测电流：取下9BX\(_{2}\)保险丝管，电流表串接在保险丝座之间，测得电流为3.6安培，然后再焊开去耦电感7L1，串接电流表，测得行扫描电路的电流为3.1安培，比正常值0.7安培大得多，说明故障在行扫描电路。
4．观察行输出级的波形：将脉冲示波器接在行输出管的集电极上，观察到的波形如图2所示，波形异常，逆程脉冲顶部比正常时尖，幅度比正常时大，逆程脉冲之间还有一个不正常的小脉冲鼓包。
5．对测量数据进行分析，从行输出级电流大，提升电压低，逆程脉冲波形异常，可以判断出是行输出变压器的高压包有击穿短路的故障。检修时，先拧下行输出变压器的固定螺杆上的螺母，取下固定螺杆和U型磁芯的上半部，焊下高压包接地端的引线。取下高压包，安装好上半个U型磁芯，插上固定螺杆，拧好螺母，再测量行输出级电流，电流已由3.1安培下降到0.7安培。通过上述检查，证明前面的判断是正确的，故障确实出在高压包上，换上一个新的高压包后，光栅正常，故障排除。
故障排除后的检查数据如下：

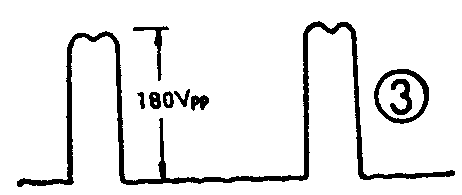

电源电压为12伏，行输出级提升电压为26.5伏，行输出级电流为0.7安培，9BX\(_{1}\)中电流为150毫安，9BX2中电流为1.1安培，行逆程脉冲电压幅度为180V\(_{PP}\)，波形如图3所示。
表1
红表笔 黑表笔 电阻值（Ω）
e b 450
b e 450
b c 7k
c b 750
e c 7k
c e 950
例2．一台凯歌4D4—A型9英寸电视机，出现无光栅，无伴音故障。
检查步骤：
1．检查电源保险丝：由于此电视机是电视、收音两用机，所以检查的第一步是先看收音部分是否正常，如果收音部分不能工作，则说明整机没有电源供电，应检查电源的保险丝有没有问题。经检查，发现此电视机的直流保险丝6BX\(_{2}\)已经烧断。换上新的保险丝，立刻又烧断，这个现象说明，电源的负载电路有较严重的短路故障。
2．测电流：将电流表串接在保险丝座之间，测得整机总电流大于5安培，焊开去耦电感6ZL\(_{1}\) ，即断开行输出级，这时整机总电流降到500毫安，这说明故障出在行输出级。
3．检查行输出级电阻：用万用表R×1档，测得行输出管集电极对地电阻为零。经过目测，发现行输出管集电极引线焊片碰到接地的金属底板上，当把焊片向上搬起，集电极对地电阻值立即正常。接通去耦电感6ZL\(_{1}\)，光栅、伴音都正常，再调整机总电流为1.1安培，电视机修复。
例3．一台飞跃牌19D1型19英寸电视机，出现无光栅、无伴音故障。
飞跃牌19D1型、北京牌840型、牡丹牌47H型、台湾产的声宝牌NS—12K型的电视机，都是采用100伏高电源电压供电，利用行输出变压器逆程脉冲整流滤波取得低压12伏或18伏，作为通道、伴音、AGC等部分的电源。因此，当行扫描电路有故障时，往往会产生无光栅，无伴音的故障。这种高电源电压供电方式的电视机与低压12伏自举升压升式电视机的检查方法是不相同的，现结合实例介绍如下：
1．检查稳压电源的输入输出电压：测得保险丝座4BX\(_{2}\)的一端对地电压为145伏（市电压为220伏时），电源调整管发射极电压为145伏，行输出管某电极电压也是145伏，说明电源负载轻了。
2．检查行输出级电流：焊开限流电阻3R\(_{43}\)，将电流表串接在电路中，测得电流为零，说明行输出级不工作。
3．检查行输出级激励：测量行输出管3BG\(_{13}\)基极对地的负压，正常时为负0.6伏，现在测得电压为堆，说明行输出级无激励。
4．检查行振荡级和行推动级：测量行振荡管3BG\(_{1}\)0各极电压，发射极为24伏，基极为23.5伏，集电极为10伏，各极电压均高，用脉冲示波器观察行振荡管基极波形如图4所示，波形正常，幅度偏高。再看行推管集电极波形，波形正常，也是幅度偏高。
5.检查行输出管：不把管子焊下来，用万用表R×100档在电路板上直接测量，测得数据如表1所示，即管子的e、b之间正反向电阻均为450欧，取下管子测量，e、b之间正反向电阻为无穷大，说明管子的发射极与基极之间开路，管子已损坏，必须更换新管。由于行输出级采用100伏高电压供电，正常工作时，行输出管的集电极逆程脉冲电压的幅度约为1000V\(_{PP}\)，因此，在更换管子时，必须选择BUcbo大于1200伏的大功率管。
6．检查工作状态：换上符合要求的行输出管后，还需要检查工作状态是否正常，主要测量行输出管的供电电压是否与规定的正常工作电压100伏相符，如果电源电压正常，再测量行输出级电流，电流不大于140毫安为正常。如果电流大于150毫安，说明行输出级或其它电路有故障，需作进一步检查，直到行输出级电流下降为小于140毫安为止。
二无光栅、有伴音
无光栅、有伴音，说明整机中有一部分电路工作是正常的。在一般情况下，直流电源部分工作是正常的。无光栅、应检查与形成光栅有关的电路及器件，主要检查以下几个方面：（1）行扫描电路；（2）显像管供电电路；（3）显像管。下面主要介绍行扫描电路异常引起的无光栅故障，显像管供电电路及显像管所引起的故障，以后另叙。
例1．一台凯歌牌408型电视机，出现无光栅，有伴音故障。
检查步骤：
1．观察显像管：开机后，显像管的灯丝亮，管内无紫光、跳火等现象，说明显像管工作正常。
2．检查行输出级；测量电源电压为12伏，行输出管集电极电压为12伏，说明无提升电压，再测行输出管基极电压为零，说明行输出级无激励。
3．检查行振荡级：用万用表测BG\(_{25}\)电压，测得结果见表2，集电极电压为0.1伏，比正常值低很多，用脉冲示波器观察，集电极无波形，说明行振荡级不起振。用万用表在电路板上测量BG25正反向电阻均正常，再将BG\(_{25}\)从电路上焊下来测量，发现e、b间反向电阻小（用R×1K档测是50KΩ，用R×10K档测是37KΩ），说明行振荡管e、b极间PN结已损坏，更换BG25后，光栅正常。
表2
BG25 e b c
故障时电压（V） 12 11.4 0.1
正常时电压（V） 11.5 11.0 2.3
例2．一台北京牌860—1型12英寸集成电路电视机，出现无光栅、有伴音的故障。
检查步骤：
1．检查行输出管BG\(_{2}\)电压：测得集电极电压为11伏。
2．检查稳压电源输出端电压：在BX\(_{3}\)保险丝座上测得电源电压只有8伏。
3．测量行输出级电流：取下BX\(_{3}\)保险丝管，串接电流表，测得行输出级电流为2.8安培。
4．检查行输出级的激励：用万用表测量行输出管基极电压，测得电压为-0.3伏，说明激励正常，故障在行输出级。
5．检查元件的阻值：主要检查行输出管BG\(_{2}\)阻尼二极管BG10、提升二极管BG\(_{11}\)是否击穿或短路，经检查行输出管和阻尼二极管正常，而提升二极管的正反向阻值相差不多，用万用表B×1K档测得电阻约1KΩ，说明提升二极管已被击穿。
6．修复后的检查：换上相同规格或性能相近的提升二极管，为了避免再次损坏，还应检查行输出管集电极电压和行输出级电流，当测得行输出管集电极电压为27伏，行输出级电流为0.6安培时，说明行输出级工作已恢复正常。
三光栅水平幅度不足
引起光栅水平幅度不足的原因大致可分为两种：
一是由于行输出级的某些元件损坏，造成行偏转线圈中的锯齿电流减小，或因第二阳极电压升高。二是行输出级之前的某些元件损坏，造成行输出管基极的激励脉冲波形异常，例如激励脉冲周期过短（行频过高），或脉冲宽度过窄（正常脉冲宽度约在18～22μs之间）。
在上述两种原因中，前一种占的比重较大，因此，行输出级应作为检查的重点。另外，稳压电源输出端电压偏低，也可能引起行幅不足，在检修中应予注意。下面结合实际例子介绍检修方法：

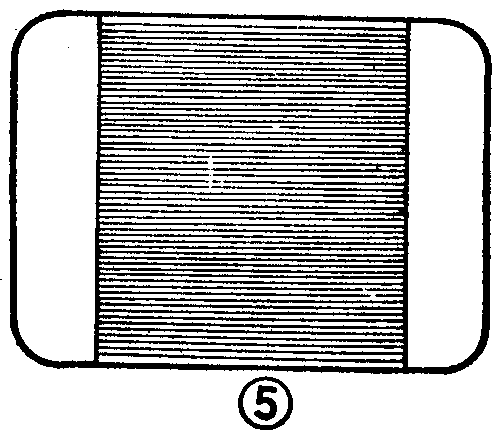

例1．一台北京牌842型12英寸电视机，出现光栅水平幅度不足的故障，如图5所示。
检查步骤：
1．检查稳压电源输出端电压：测得电源输出端电压为12伏，说明电源电压正常，光栅水平幅度小是由行扫描电路的故障引起的。
2．检查行输出级提升电压：测得提升电压（即行输出管的集电极电压）为25伏，并逐渐下降到21伏，比正常的提升电压26.5伏偏低。
3．测得输出级电流：焊开行输出级去耦电感L\(_{21}\)，串接电流表，测得行输出级电流为1安培，比正常值0.7安培偏高。
4．直观检查：用手摸行输出级的发热元件，行输出管BG\(_{2}\)0、阻尼管BG43温度均不太热，但提升二极管BG\(_{42}\)热得烫手，焊下BG42用万用表测量，正反向电阻均正常，换上新的提升二极管，仍发热得利害，说明提升二极管不是故障根源。

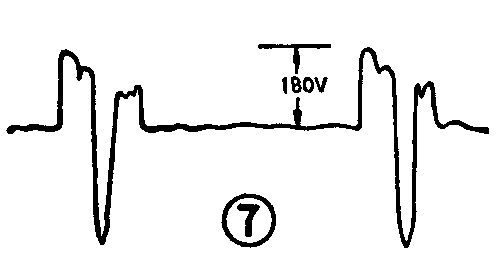

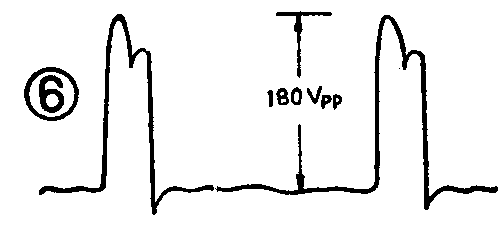

5．用脉冲示波器检查：将示波器的探头接在BG\(_{2}\)0的集电极上，观察到的波形如图6所示，逆程脉冲不太正常。再将示波器的探头接到去耦电容C92的正极上，观察到的波形如图7所示，由图7分析，可能是去耦电容C\(_{92}\)失效或容量减小，焊下电容C92，发现正极引出脚周围已烧成焦黄色，换上容量为220μ／25V的电解电容后，光栅正常，提升二极管的温度也降下来，去耦电容C\(_{92}\)正极的波形如图8所示，波形正常，行输出级的提升电压为26.5伏，电流为0.7安培，说明故障排除。
例2．一台昆仑牌B312型12英寸电视机，出现行幅度不足，光栅左边折叠，底部向上翻卷的故障现象，如图9所示。
检查步骤：
1．检查稳压电源输出端电压：测得电压为12伏，说明电源部分正常。
2．检查行输出级提升电压：测得行输出级提升电压为25伏，并又逐渐下跌到21伏。
3．检查行输出级电流：断开去耦电感5L\(_{2}\)，串接电流表，测得行输出级电流为1.1安培，比正常值0.7安培偏高。

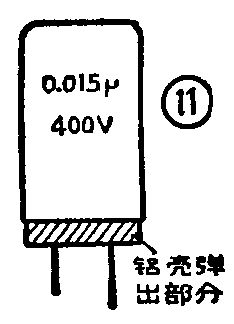

5．直观检查：通过对行输出级元件的仔细观察，发现行逆程电容5C\(_{16}\)（0.015μ/400V）的铝封装外壳稍为弹出，约有2毫米左右，如图11所示，更换相同规格的电容后，故障立即消失，说明此故障是由于逆程电容容量减小、介质损耗增大引起的。（李福祥 汪锡明）
