不少进口电视机的高频头，常采用双栅极MOS场效应晶体管作高放管和混频管。例如；西德产的佳丽牌2741型、罗兰士牌1742型20英寸彩色电视机均采用BFR—84场效应管作高放管和混频管，又如乐声牌482C／482D型14英寸彩色电视机亦采用3SK81双栅极场效应管作高放管，由于国内没有生产同类场效应管，因此在维修中我们用国产超高频三极管来代替，取得了较好的实用效果。下面以罗兰士牌1742型20英寸彩电的高频调谐器为例，介绍其代换方法：
一、高放管的代换方法：

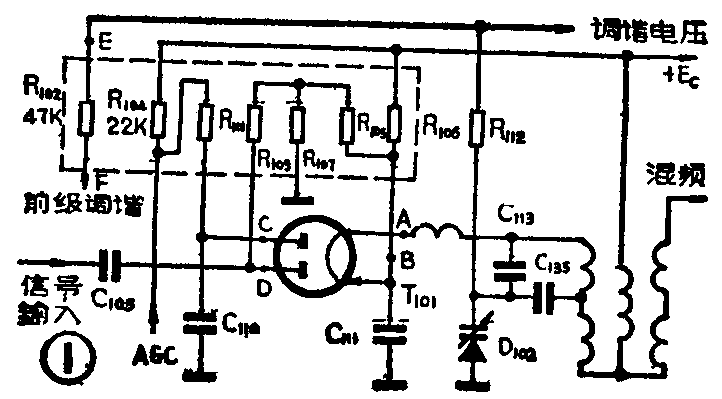

高放管电路如图1所示，除了采用BFR84双栅极场效应管作高放管外，还用一个集成电阻分压器（图1中虚线所示），为管子各极提供工作电压，下面具体介绍两种代换方法：

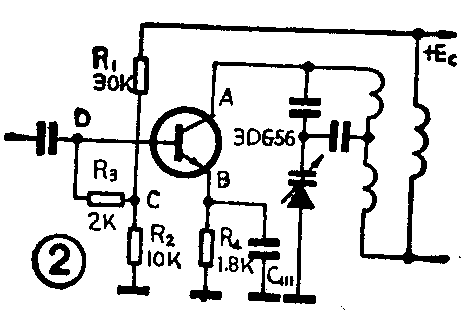

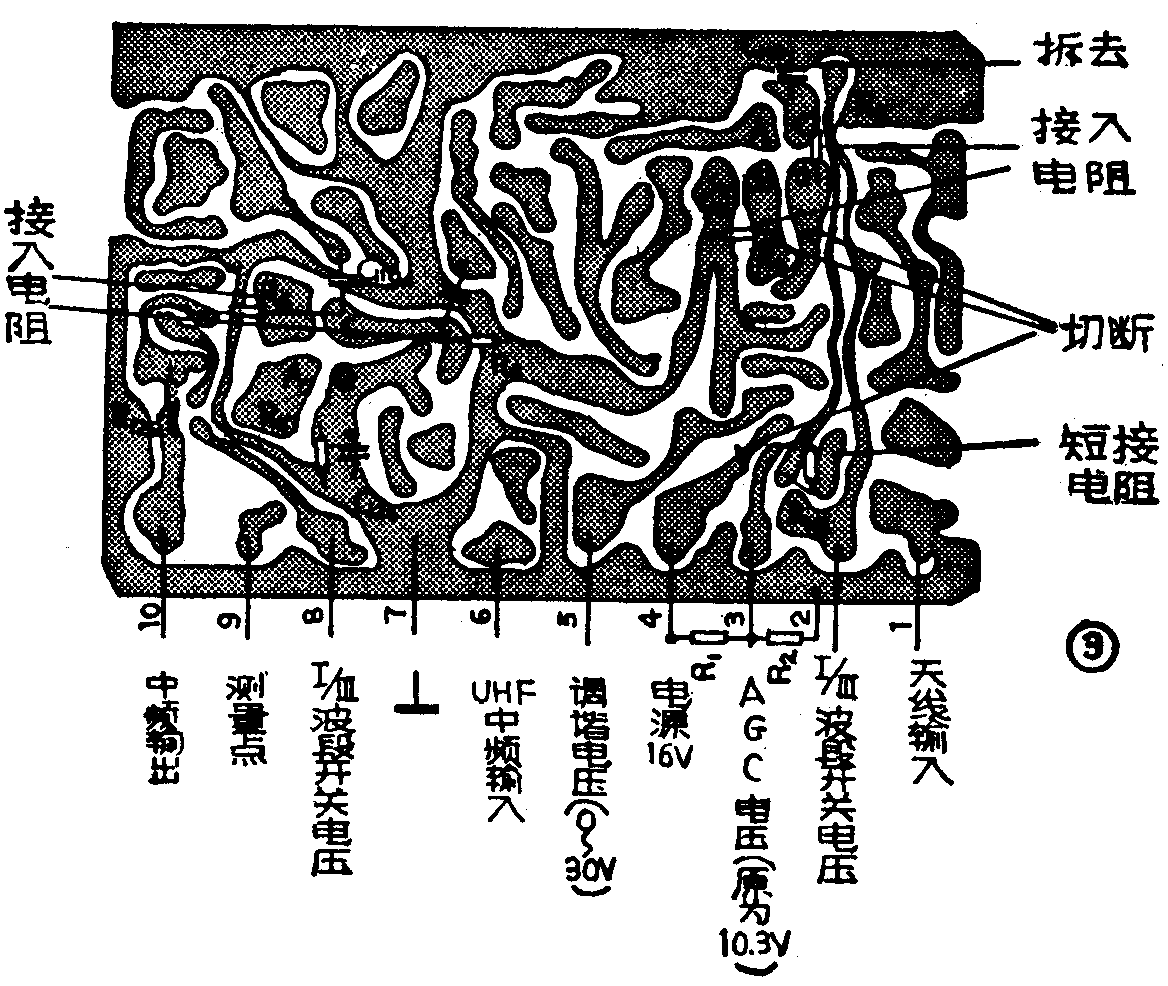

（一）由于原场效应管的AGC电压较高，所以在代换时采用固定偏压或手控AGC增益的方法。改接的电路如图2所示，图中的R\(_{1}\)（30K），R2（10K），R\(_{3}\)组成3DG56的偏置电路，R\(_{3}\)是用来提高输入阻抗的。图3是高频头的印刷板图，代换时，先将坏的场效应管T101拆去，用刻刀将原管的栅极、源极与集成电阻分压器相连的复铜板切断，再将代用的3DG\(_{56}\)接入，集电极接A点，发射极接B点，基极接D点，并在B点对地间接入一个1.8K的发射极电阻R4，用原C\(_{111}\)作射极旁路电容，在C、D两点连接电阻R3，再切断4脚（电源Ee16V）与集成电阻分压器相联的复铜板，切断3脚与AGC的连线，并在4脚与3脚间接入电阻R\(_{2}\)，最后把电阻R101短路，拆去电容C\(_{11}\)0即可。如果要改为手控增益，则可用一个10K电位器与一个20K电阻串联，接在R1的位置上，用改变电位器的大小来控制三极管3DG\(_{56}\)的偏压，从而达到控制增益的目的。
（二）从图1可见，在集成电压分压器中，除了R\(_{162}\)（47K）是为输入回路变容管提供调谐电压外，其他电阻都是为场效应管提供工作电压的。因此，拆除集成电阻分压器后，只要在E、F两点间接入一个47K的电阻，就能保证输入回路变容管有正常的调谐电压。由于电阻分压器的拆除，也就无须切断印刷电路的铜板了，其他各元件的连接与上述第一个方法相同。
二、混频管的代换方法：

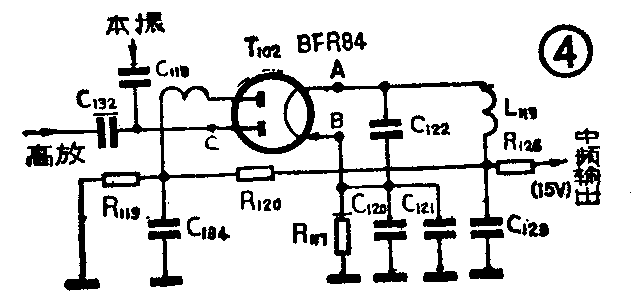

原混频级电路如图4所示，先将损坏的场效应管焊下来，用国产2G910代换，集电极接A点，发射极接B点，基极接C点，代换后的混频电路如图5所示，具体改接方法可见图3所示的印制板图。
实践证明：用此方法代换后的高频头，性能良好，工作稳定，并且一般不需要调整即可正常工作。（简励新）
