安装与调整

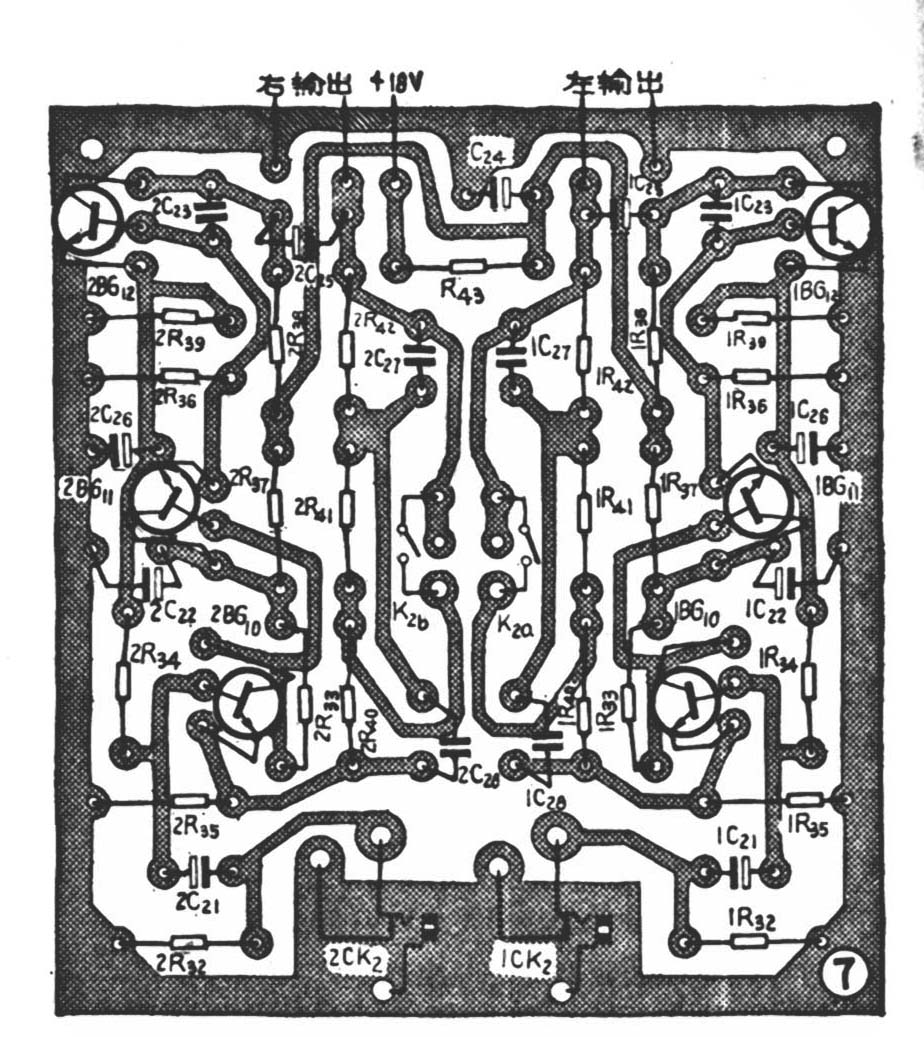

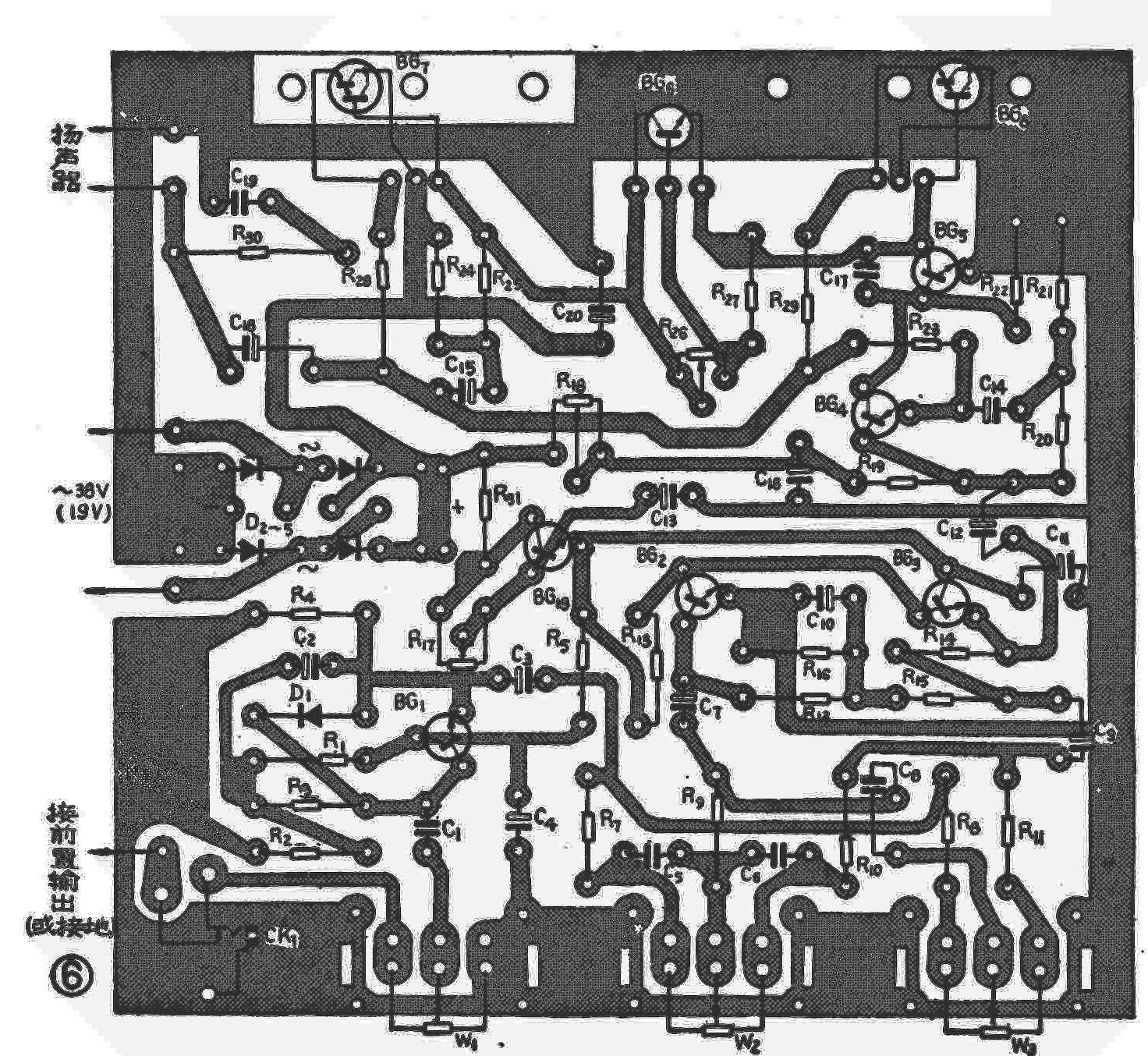

图5是本机主放大器的印刷电路板安装图。只装一个声道时，可用图6所示的印刷电路板。附加前置放大器的印刷电路板图见图7。本机结构以印刷电路板为主体，全机除电源变压器外，各种元器件都直接焊在印刷电路板上，基本不用另焊接线。功放输出级的大功率晶体管需紧固在散热器上，散热器的型号可选SRZ201、302等。自制时也可用2毫米厚的铝片弯成L型代替，每件散热铝片的面积约需40平方厘米。在焊接大功率管引线前，需先把散热器固定在印刷电路板上。
放大器印刷电路板焊接完成、检查无误后，便可接上电源变压器，通电调试。调试要点如下：
1．检查D\(_{2～5}\)输出的直流电压，无信号时允许比图1标示值高10％～15％。
2．分别调1R\(_{18}\)、2R18，使功放级O\(_{1}\)、O2点的直流电压与图标值相符。
3．分别调1R\(_{26}\)、2R26，使左、右声道功放输出级的静态集电极（或发射极）电流为10～20毫安，该电流可用测量1R\(_{28}\)、1R29、2R\(_{28}\)、2R29电压降的方法折算出来。
4．调R\(_{17}\)，使BG9的发射极输出直流电压为18.5伏。
5．检查音调和前置各级晶体管的各极电压，只要测得电压与图标值相差不超过20％，通常便可正常工作，不必再作调整。
放大器经过上述调试后，便可接上扬声器，输入信号试听了。至于频率特性和增益的调整方法，可参考1982年第11期、第12期发表的《三频道电子分频扩音机》一文。如果有条件，用仪器检查一下本放大器的各项指标，然后据此仔细调整，性能将会更佳。
经过调试的放大器印刷电路板，可利用其电位器及插座的固定螺母，把面板装上去，然后推入并固定在扩音机机箱内，就可以投入使用了。为了降低机箱高度，电源变压器可侧放在主放大器旁边，直接固定在机箱里。如果所用机箱较大，或者买不到直播焊片式电位器，也可以把电位器装在面板上，再用导线与印刷电路板相接。(李应楷)
