盒式录音机电子稳速电机的修理

(湘钧)盒式录音机用的稳速电机有机械稳速和电子稳速两种。电子稳速可省去寿命短、结构较复杂的离心开关，转速调整也极为方便，所以应用较普遍。但是，稳速电路的故障也会直接影响录音机的正常工作。本文介绍这种电机常见故障的检修方法。

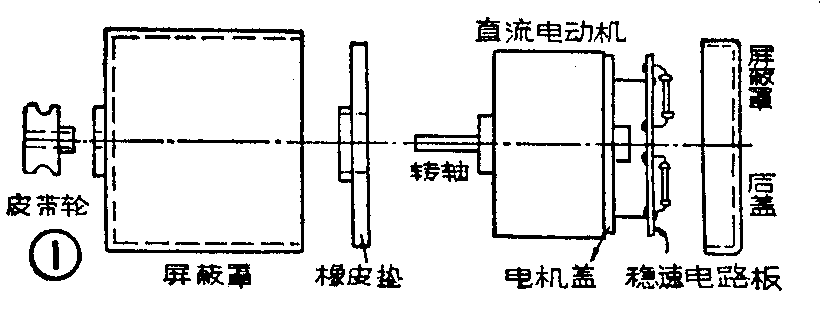

电子稳速电机由直流电动机和稳速电路两部分组成。稳速电路装在一块很小的印制板上，与电机装在同一个屏蔽罩内，组成一个整体（如图1）。实际电路如图2。

我们知道，直流电动机的转速与加到电机两端的电压成正比，而与负载转矩的大小成反比。当外加电压升高或降低时，要使转速恒定就必须通过稳速电路给电机提供恒定电压。当负载转矩增加时，流过电机线圈的电流增加。由于线圈存在直流电阻，损耗也会增加。这时就要求稳速电路供给的电压升高一些，以补偿损耗，才能使转速恒定（负载减小时情况相反）。

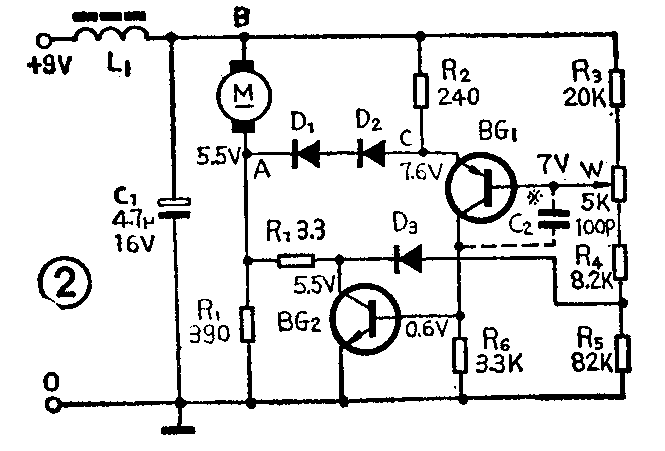

图2中，BG\(_{2}\)为电压调整管与电动机线圈串联。BG1为取样放大管。根据直流电机工作原理可知，转子线圈旋转时，要产生反电势。当电压升高转速增加时，反电势也增高，相当于电机内阻增加，会使A点电位下降。正常工作时D\(_{1}\)、D2导通，A、C两点电压恒定。A点电位下降，也即BG\(_{1}\)射极电位下降，基极电位相对升高，集电极电流减小，BG2基极电流也随之减小，BG\(_{2}\)集电极与发射极之间的内阻增加，A点对地之间的电阻增加，从而使电机两端升高的电压降低，电动机转速恢复恒定。电源电压降低时，产生相反的情况。

当负载转矩增加时，流过电机的电流增加，电流取样电阻R\(_{7}\)两端的压降也随之增加。D点电位比A点电位大为降低。A点电压通过D1、D\(_{2}\)送至BG1射极。D点电压通过D\(_{3}\)、R4、W的活动点送至BG\(_{1}\)的基极。使得BG1基极相对于射极的电位也有所降低，集电极电流增加，BG\(_{2}\)基极电流也增加，集电极电流增加，BG2集电极与发射极之间内阻降低。从而使电机两端电压升高。补偿了负载增加造成的转速下降。负载减小时情况相反。

电路中L\(_{1}\)、C1为退耦电路，用来清除电机整流子与电刷产生的电火花对外电路的影响。微调电阻W用来调节电节电机工作电压，从而改变转速。

机械、电子两种稳速电机外观上大体相同，在检修之前应先确定被修电机是哪一种类型，以便判断故障部位和选择正确的修理方法。电子稳速电机在外罩后盖上都开有一个小圆孔（有的被商标盖住），用来调节电路元件改变转速。机械稳速的都没有。用三用表测量电源引线之间的直流电阻，正常时机械稳速的为几欧姆至十几欧姆。电子稳速电机由于回路串有调整管和其他元件，直流电阻较大，例如图2电路就有几百欧。

常见故障有：不转、转速时快时慢、转速慢且负载能力差、转速偏快或偏慢、转速很快不可调等。对于运转正常，只是转速偏快或偏慢的故障，一般是由于元件参数变化或可调元件松动引起，可通过微调W解决。其他故障可能是电机或稳速电路故障引起，修理时应分别检查。先去掉皮带轮，撬开后罩盖，将电动机和电路板从屏蔽罩中取出。焊开电机与电路板的连接点，测量电动机两接线端的直流电阻正常时约10欧姆左右，接3V电源（用二节电池），电机应启动运转灵活，用两手指去捏转轴应感到转动有力。否则故障在电机部分。

电动机的修理：电子稳速电机的电刷一般用金属簧片制作，取代了传统的石墨（如图3），耐磨性能提高，修理也十分简便。电刷磨损可用0.2毫米左右厚的铍青铜片剪成原尺寸大小代用，整流子磨伤用金相砂纸略为打平即可。线包一般不会烧坏。烧坏后绕制也简单，只要将原绕线拆去，记住匝数和绕向，选线径相同或相近的漆包线乱绕即成。

需要注意的是，①作电剧的金属片不能太厚，否则弹性压力太大，会加速整流子磨损。②电机拆卸时，转子和电机盖要同时从电机壳中顶出，再将电剧和整流子轻轻分开，千万不能将电机盖与机壳直接拉开，否则会使电剧变形。

稳速电路的修理：为检修方便，先用二段长导线将稳速电路与电机连好。

电机转速过高，调节W不起作用，一般为BG\(_{2}\)集电极与发射极之间击穿短路。另外D1或D\(_{2}\)开路时，BG1射极电位升高而导通，BG\(_{2}\)也会充分导通出现同样故障。检查时，可先测量D1D\(_{2}\)两端电压降，应为2.lV左右。BG1击穿引起上述故障的现象少见。

转速偏慢，调W变化范围小，负载能力差（空载运转尚正常，接上负载转速立即下降）一般是D\(_{1}\)开路，无电流正反馈，稳速性能差。D1短路时，转速快，调节W能使转速下降，但达不到要求值，可适当减小R\(_{3}\)。D1损坏后一时无管更换，可以短接作为应急措施，或用一只510Ω～1K电阻代用，不影响稳速性能。

电机不转故障是由于BG\(_{1}\)或BG2损坏，BG\(_{2}\)工作在大电流状态，损坏为多见。转速时快时慢应考虑W是否接触不良。

换用晶体管的性能要求见附表。BG\(_{1}\)用3CG管代用时，要加消振电容如图2中C2。BG\(_{2}\)用国产晶体管代用时，由于体积大无法装在原来的位置。可在后罩盖上打一小孔，三个电极的接线用三根细导线引出，将管子设法装在后罩盖外面，如图4。

修理中，电机转速的快慢不便于观察，可以监测电机两端图2A、B两点的电压来判断。正常转速时，不同型号的电机工作电压虽不一样，但大都在3—4V范围。修理后调节W，电压能在这个范围内变化，说明转速能够调到正常值，待装回录音机再校准。

稳速性能的检查方法很简单，加规定电压让电机正常转动，升高或降低（约±20％）电源电压，电机两端电压值应基本不变。用两手指去捏转轴时（即加负载转矩），电机两端电压应升高。最大负载时，电压可增高1V左右。注意不要使电机停转。

修理后的电机都要进行转速校正。业余条件下无法精确测量转速，可以将电机装回录音机，放送自己熟悉的节目带，调整W使带速符合要求。业余条件下精确的校正方法，可以测量某盒磁带的实际长度，测出走带时间，来计算走带速度。
