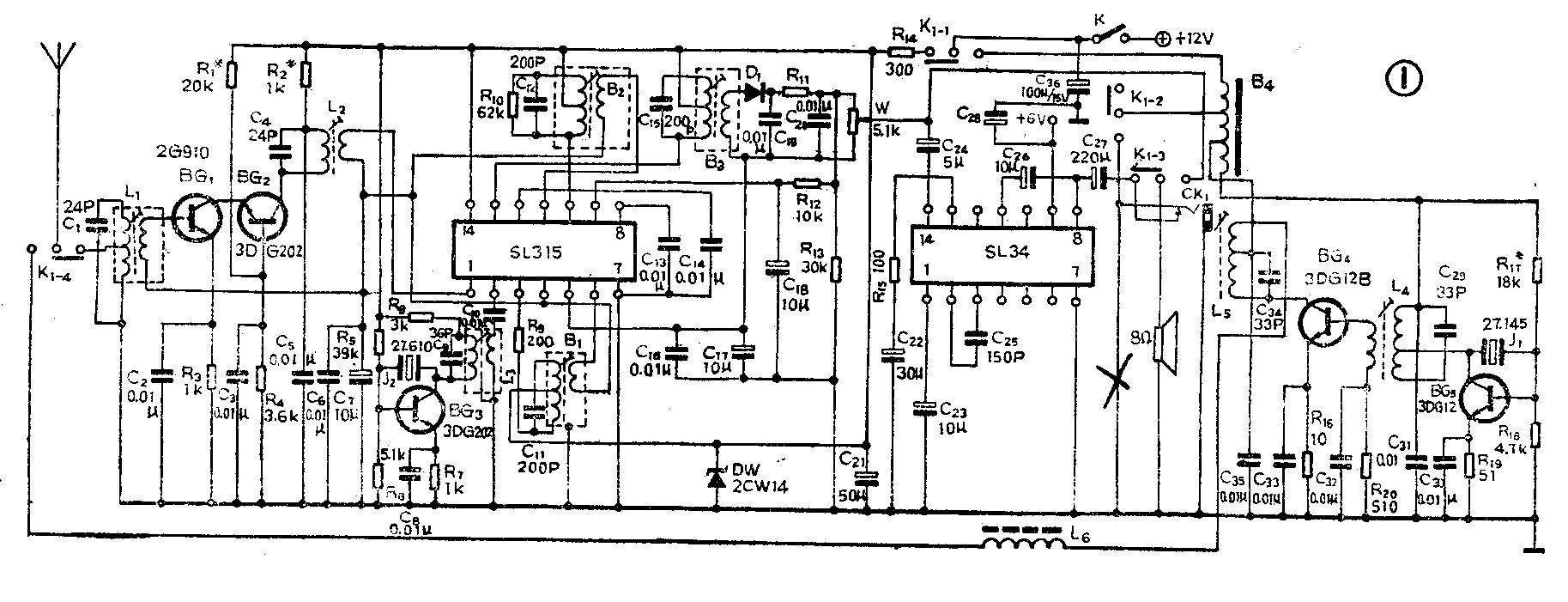

这部对讲机与上期介绍的电路基本上差不多，见图1，高放及中放仍用SL315集成块，另外又用了由BG\(_{1}\)、BG2组成的高放电路，以增加高放增益。低放部分用了SL34集成块。整机电路的工作原理参见1981年《无线电》第5期第2页“介绍一种优质集成电路收音机”一文。
元件的选用及安装

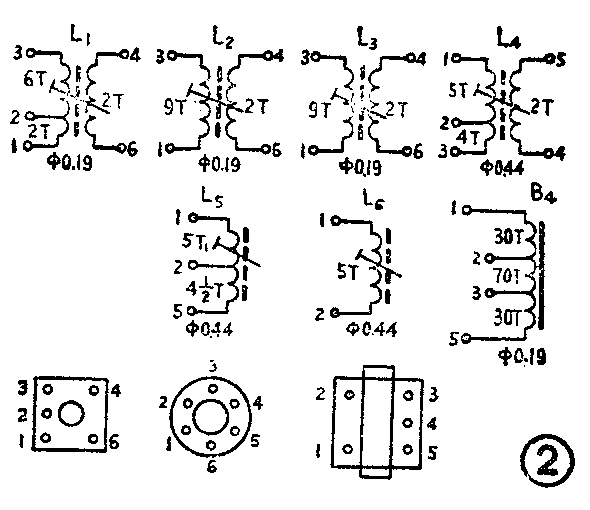

晶体管BG\(_{1}\)用2G910等超高频低噪声晶体管，β为30～60；BG2、BG\(_{3}\)用3DG202等高频小功率管，要求管子的β为60～80；BG4用3DG12或3DK4，要求β为60～80；BG\(_{5}\)用3DG12C，β为80～120。BG4、BG\(_{5}\)的耐压应大于45伏，使用时BG5应加装散热片。二极管D用2AP9；DW用2CW14，稳定电压为6伏。发信机中用的石英晶体J\(_{1}\)为27.145MHz，收信机中用的石英晶体J2为27.610MHz，均为JA12型超小型石英晶体谐振器。电阻R\(_{21}\)用1／4瓦的，其余的电阻用1／16瓦的。电容器用小型瓷片电容和小型立式电解电容。线圈和调幅变压器的制作数据见图2：L1～L\(_{3}\)用10×10电视中频变压器改制，L4～L\(_{6}\)用短波收音机的第二本振骨架和磁心改制，中频变压器用TTF—2型、内附谐振电容器的。收、发信转换开关K1用4×2无锁直键开关。扬声器用2英寸8欧内滋动圈式的。天线为1.2米拉杆天线，电源为1.5伏5号电池8节。

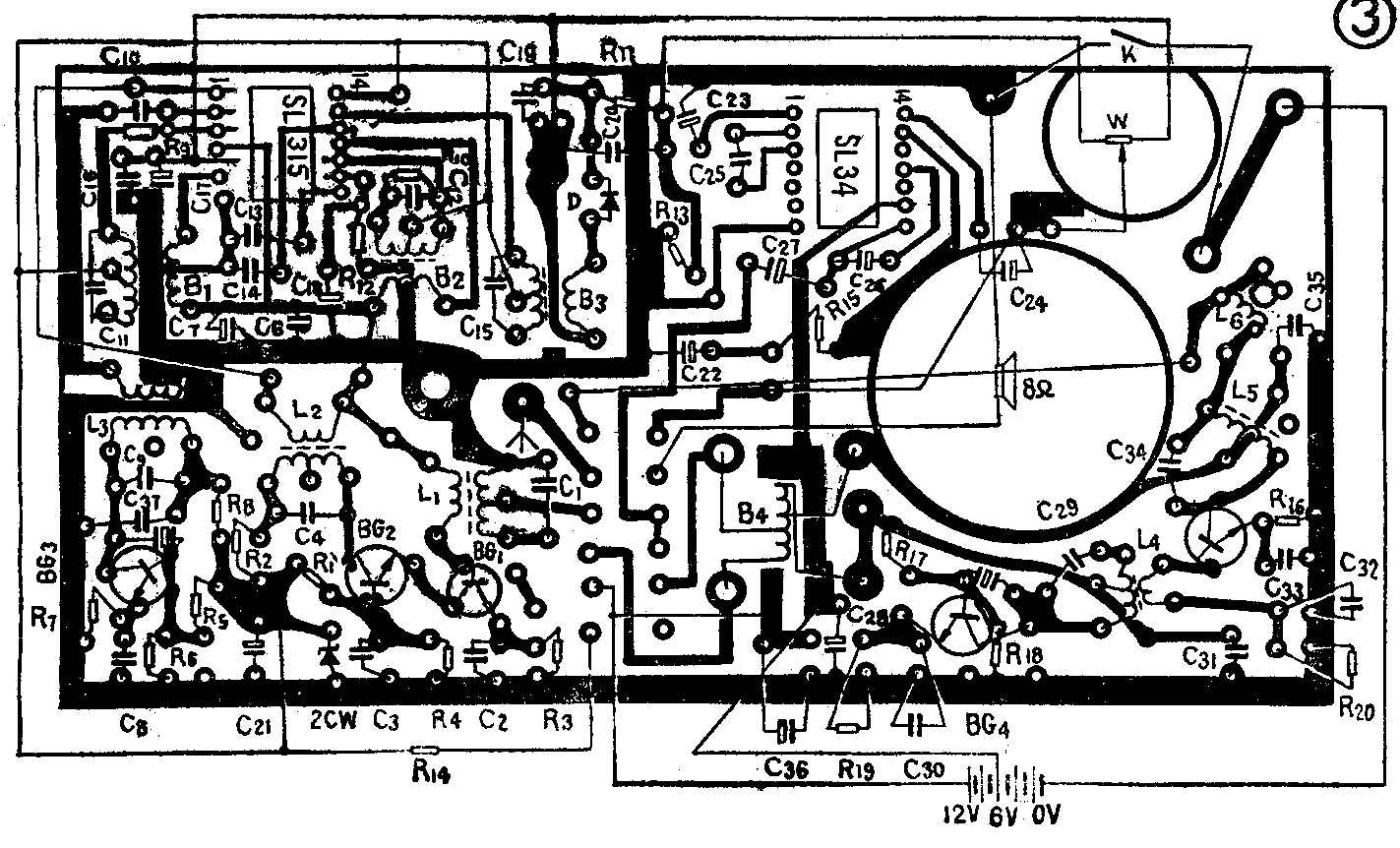

本机印制板见图3（1∶1）。组装时应注意各线圈的绕向，防止自激。安装集成块时要认清引线，以免装错损坏集成块，弯曲引线时不要太靠近集成块的根部，集成块焊在有印刷线条那面，C\(_{28}\)、R10等也装在这面。元器件的连脚线不要太长、太高。整机装入175×60×35（mm）的机壳中。
调试
元器件焊接无误后通电，先检查集成块的各脚电压应与下表所列数值基本相符。一般低放集成决不用调整就能正常工作。高放、混频、中放级只需调整一下各回路的诸振频率就可以了。调整时，若无信号发生器，可用一台性能较好的收音机，从它的检波级引出中频信号，再经一电容加到本机SL315的1脚，调各中频变压器使喇叭中的声音最响。调本机振荡器时，用一电容，把电容一端接BG\(_{3}\)的基极，另一端接地，使电路暂不起振，调R5，使BG\(_{3}\)的集电极电流为0.8～1毫安，测R7两端的电压值，然后去掉接在BG\(_{3}\)基极上的电容。若R7两端的电压有变化，说明电路已起振。再用万用表的500μA档串2CP9接L\(_{3}\)次级两端，调L3磁心使表头指示最大。主振级调试同本振级相同，只是集电极电流为6～8毫安。在上述过程中，如发现电路不起振，应首先检查石英晶体。检查石英晶体时，用100微微法电容并联在石英晶体上，若电路起振，说明晶体坏了，若电路仍不起振，说明不是晶体的问题，应检查电路其它部分。主振级起振后，断开BG\(_{4}\)的基极电路，将L4的次级两端并接上一只75欧电阻，再将500毫安电流表串一只2AP9二极管并联在75欧电阻上，调L\(_{4}\)的磁心使电表指示最大，再往回调一下磁心，防止电源电压下降后振荡不稳。上述步骤完成后，电路复原。接着调高频功放级，接上天线，将500毫安电表串在BG4的集电极电路，调L\(_{5}\)的磁心使电表指示最小，调L6使电表指示最大，反复调几次，最后调到L\(_{5}\)使电表指示最小，保证回路处于谐振状态，输出功率最大。再用蜡将各磁心封好，防止松动。
单机调整好以后，装入机壳，接通电源，进行拉距离调试。先将甲方的天线全部缩入，并向话筒（喇叭）吹气；把乙方的天线全部拉出，并且调整L\(_{1}\)、L2和各中频变压器，直到从喇叭中听到甲方的声音最大、而且两机距离最远为止。两机互换后再按上述方法调整甲机。
我们制作的对讲机外壳尺寸为175×60×35（mm）。发射功率约为250毫瓦，收信机的灵敏度约为2微伏。装入电池后，若收、发信按3：1时间工作，每天用2小时的话，对讲机可工作10天左右。(孙亚军)
