磁带录象播放系统

磁带记录、重放电视图象及伴音系统同电影系统比较，它具有后期处理简单、耗费低，拍摄完毕，倒带后即可重放等特点。在原理方面，磁带录象同磁带录音有相似之处，只是前者要工作在0～6兆赫的较宽频带，需采用回转磁头提高相对速度。所记录的不仅有图象信号，还有伴音信号和同步控制信号，设备比较复杂精密。由于录象的用途很广，它的种类也较多，从专业用直到家庭用的设备都有，而且组合方式不一。除电视录象中心外，一般多以重放为主。因此用户要根据任务、技术要求和使用环境等因素谨慎选用。本文拟就播放工作，介绍一些基本常识。

磁带录象机同录音机相似，也有盘式磁带和盒式磁带两类。前者为高级型多用于电视台，后者则用途很广，因为盒式磁带具有价格低、操作简易、防护性能强等特点，发展很快。

盒式磁带录象机有台式机，和便携式机。按磁带宽度分类：有\(\frac{3}{4}\)英寸U-matic型和1;2英寸Betam-ax、VHS型等几种。三者带盒尺寸数据不同，不能通用。U型机性能比较好，功能也多，各厂家产品大同小异，而且配套设备比较齐全。因此多为一般工作单位选用。\(\frac{1}{2}\)英寸机带速慢、造价低、体积小，国外已经进入家用电器市场。由于采用了方位角记录技术，取消了磁迹保护带但仍能给出优质图象，所以很有发展前途。两类录象机的特点比较见表1。

新型录象机上都装有微处理机来控制操作程序，使性能可靠、操作方便。加装了节目快速检索功能，用户可以在快速走带情况下看到稳定图象。如SONY公司的V型机VO－5850等。一些普及型录象机都装有广播电视接收调谐器，数字显示计时器等，可以进行自动定时开机录象。节目预选可以在一星期之前设定，加之有长达3小时以上的录象带，给家用带来了方便。

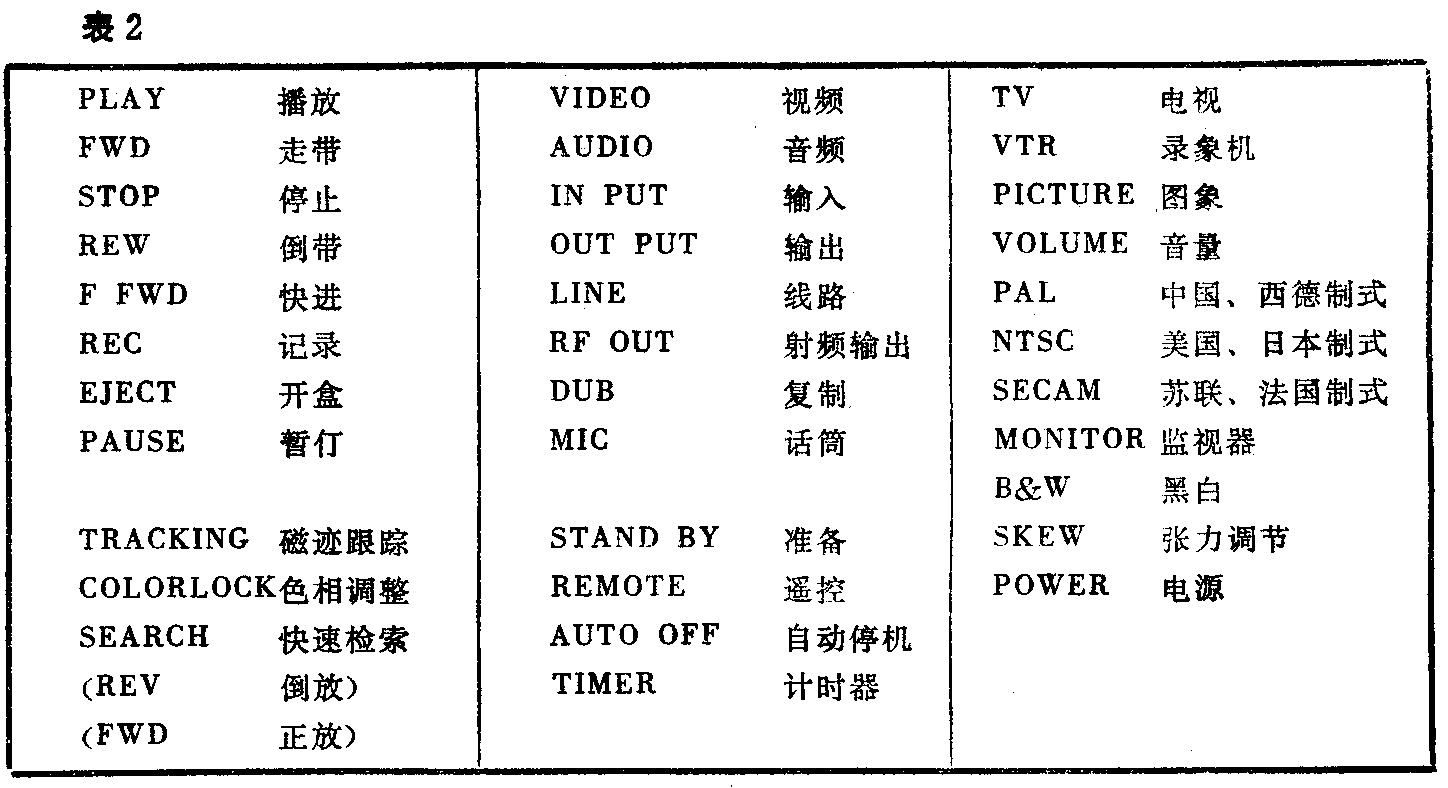

盒式磁带录象机在面板上装有功能键开关和各种指示器，操作者只需轻轻触按，录象机就可以自动进行工作。主要功能键及插口等处的文字标记见表2。盒式磁带的类型见表3。

L－250 1小时

盒式录象磁带，顾名思义磁带装在盒中，有两个轴卷动。因为记录的磁迹占用全部磁带面积，所以只能“单面”使用，同时反过来也安装不上。一般情况，用户不需要打开前盒，装在录象机上就可以自动引出磁带，自动绕向磁头鼓。停机时自动送回盒内。当倒带或快进时，磁带在盒内直接卷绕。为了保护设备、延长寿命，应当在清洁场所开机和放置磁带。保存磁带应当避开强磁场、高热源、潮湿和风沙，同时要注意避免摔伤和压伤。

已录节目磁带重录新节目时，就同时抹去了原有节自。一般不必专门消磁，只有要求高时，才使用消磁器消磁。

近来，普及型\(\frac{1}{2}\)英寸录象机发展比较快。不仅需要简单录放系统的单位采用它，而且进入了家庭。家庭中，一般是先购入了彩色电视机，有了自己播放节目的要求之后，才添置录象机。

最简单的系统是一台录象机同电视机相连。有监视器的，可按图1（a）方法采用视频、音频连结，虽然麻烦一些，但图象质量相当好。若只有普通电视机，可以由RF（射频）插孔输出信号至电视机天线插孔，如图1（b）。但录象机内必需装有RF组件，而且发、收频率要调谐一致。

这种系统，可以播放已录好的节目；可以收录广播电视节目；可以在收看同时记录另一广播电视节目；如果不能守机录象，可以设定开机时间，到时录象机会自动记录，这为应用带来了方便。后一种连结方法，多用于家庭。

若有摄象机，就可以自己摄录一些有用的景象。

普及型录象机在国内常见的有SONY公司的SL－C5CH、SL－T9和SL－F1E型。松下公司的NV－7000、NV－2200和NV－8600型。JVC公司的HR－8200、HR－7700型。适合教育、情报、展览、广告及旅游等方面使用。

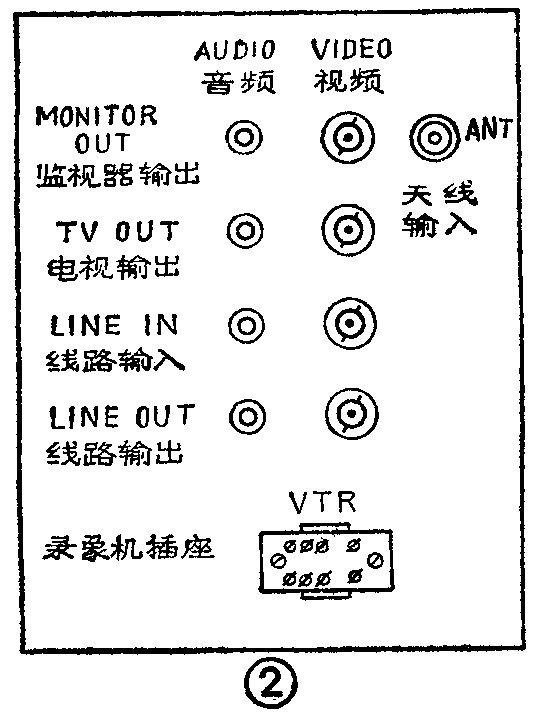

电视机，可以接收电视台发射的射频信号。电视监视器只能将通过电缆传送来的视频、音频信号加以显示和放音。这些信号是来自摄象机、录象机等设备输出孔。电视接收监视器则是前述二者的结合。它既可接收广播电视信号，又可播放视频信号。它的背面有许多输出、输入插孔（见图2）。天线来的信号送入天线输入孔；视频、音频送入线路输入孔，同时还可以再输出给其它设备。接收来的电视信号可以输出，本监视器幕面上正在显示的信号，也可以由监视器输出孔送出。还有一种八心插座，是专供录象机之间相连结的，两台录象机相互连结后，录、放电路就全部连通了。这类机型多为工作单位使用。

国际上有三种彩色电视制式：我国采用PAL－D／K，美国和日本采用NTSC制，苏联和法国采用SECAM制。我国目前生产的主要是单一制式的彩色电视机，因此不能播放其他制式节目。任务需要时，可选用多种制式电视接收机。

由前述可知，不是任意一台电视机都可以直接与录象机连接，必须注意它具有的功能并采用正确地连结方法，才能实现正常播放。

用录象机播放磁带记录的节目，是通过监视器或电视机显示图象的，只有录象机不成。这一点同录音机不同。所以必须根据需要，把有关设备联接起来，才能给出一定的功能，我们称之为播放系统。

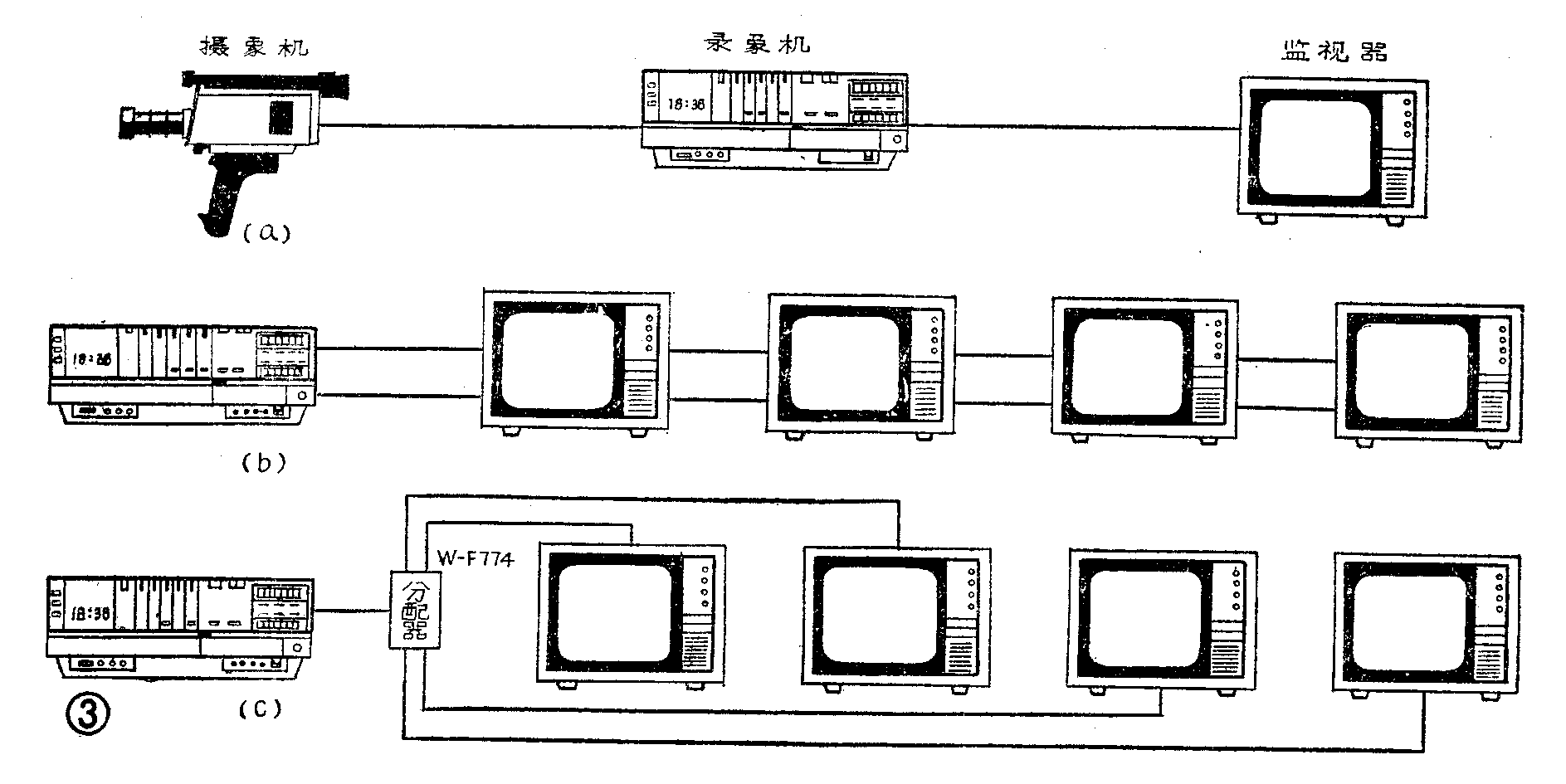

最基本的系统是由三套件组成的如图3（a）所示。主要是录象机，它可录放广播电视节目，在收看同时记录下本节目或另一套电视节目。它与电视摄象机配合，可以摄制小型节目。这适合家庭或要求不高的业务应用。

当观众人数多时，可多设几台监视器或分设几个播放间，使观众看得清楚些。在同一播放间的两台监视器不应安放过近，以充分发挥每台的作用，避免分散目力。

用多台监视器（或电视机）组成播放系统，连结方式如图3（b）、（c）。其中图3（b）是用一台录象机带动四台监视器，全部采用视频、音频传送，图象和伴音质量有保证，也不会受到广播电视干扰。注意监视器终端匹配电阻（75欧）开关位置，最末一台置ON处，即接通。中间几台均置OFF处，即断开，这样才能使每台图象都良好。如果采用电视机，因为没有视频、音频输入孔，只好采用RF（射频）输出。要经过一只分配器，再分送到电视机天线输入孔处，图3（c）就是这种接法。注意选择避开本地广播电视台的频道，可以不产生干扰。这要在订货时选定。这种办法，可以就地利用电视机，但图象质量不如前一种。（待续）(杨名甲)
