9．在调试OTL功放电路时，常常遇到功放管DD01温度过高，应如何解决？
答：大功率管DD01，在本机中作为末级功率输出管，本身消耗的功率是较大的。如果管壳温度不超过70℃，则属于正常现象；如果管子异常发热，可按如下办法检查：在无信号输入时，每个管子的静态电流正常值为10～20毫安，如果不在此范围内，静态电流太大了，可通过调整2R\(_{17}\)使之降低；电路中相串连的三只2CP二极管两端的压降应在1.5～1.7伏左右，DD01的Veb电压应为0.4～0.5伏左右，如果经测试电压值超出上述范围，则有可能是某只2CP二极管损坏，可逐个检查，每一个管子的管压降V\(_{eb}\)应不超过0.7伏。如果DD01的Veb＞0.7伏，一般都是该管子的基—射结损坏，应更换管子。
当然，如果扩音机负载过重或输出端产生短路故障，或者是功放部分产生自激，也会导致DD01过热，应注意先检查一下。
10．怎样减小功放级引起的失真？
答：根据我们的经验，功放级两只DD01的β值选择对失真影响很大。一般应选β\(_{7}\)∶β8=2～3，上期图1中DD01的色点标志就是为了满足上述要求而标注的。如果使β\(_{7}\)≈β8，失真度会加大。所以在安装时，2BG\(_{7}\)、2BG8的位置不能接反。推动级的2BG\(_{5}\)、2BG6的β值要求不高，选用方法可参考本刊1982年第9期《怎样选用功放级晶体管》一文。另外，中点电压V\(_{F}\)的高低也会影功放级失真的大小。如果有一些专用仪器，如音频信号发生器、示波器，失真度测试仪等，则可将信号发生器接在输入端，给功放电路输入一个正弦波信号，输出端接示波器和失真度测试仪，调节W5（100千欧电位器），并适当增大输入信号，使输出波形上、下半周幅度刚刚不出现削顶失真为止。一般情况下，V\(_{F}\)不一定正好为VA／2，但只要晶体管参数选配的合适，并经过必要调试，失真度是容易做到2％以下的。
11．如何消除OTL功率放大级的自激现象？
答：当功放级出现自激故障时，喇叭中播放出来的声音会出现失真，并带有杂音。自激严重时，功放管DD01会异常发热，甚至烧毁，因此必须设法消除这种故障。
一般情况下，增大2C\(_{8}\)容量时可较容易消除高频自激，但应注意2C8容量太大会使扩音机高频响应变差。我们试验在晶体管2BG\(_{4}\)的集电极对地并联了一个1000PF电容，则可较好地消除自激，而不会使高频响应变坏。有时在2BG7的c、e极两端并联一个1000PF电容，也会得到较好的效果。
12．为什么OTL功放电路的中点电压W\(_{F}\)调不上去？为什么调节W5阻值也不能大幅度改变V\(_{F}\)值？
答：首先应检查晶体管2BG\(_{3}\)～2BG8是否完好，工作是否正常。办法是用万用表检查各管的V\(_{eb}\)值，一般应在0.5～0.7伏左右，更换不合要求的管子有可能排除故障。如果管子工作正常，各阻、容元件也完好，故障仍排除不了，则往往是电容器2C3的极性接反了，此时调节W\(_{5}\)是不起作用的。
13．左右声道功放级的放大性能相差较大，有无较简单的办法使之一致？
答：负反馈电阻2R\(_{11}\)对于功放级的灵敏度影响很大，可适当调整这个电阻的阻值，使左、右声道的灵敏度一致。当然2R11太小时会影响失真度指标，使失真加大。因此，功放级左右声道的晶体管，在放大倍数上应相应一致。
14．为什么调节音调控制电位器时，音调变化很不明显？
答：音调控制级的下一级2BG\(_{2}\)采用场效应管3DJ6，这只管子的质量好坏对音调控制效果影响很大。一般说来应选择跨导gm较大的场效应管，最好选gm＞2000μ{45}的，可使音调控制能力增强。这只场效应管工作点的选择也很重要，可用万用表检查管子的V\(_{DS}\)值，一般应在8～10伏范围内，可通过调节电阻2R5的阻值来达到此目的。如果这只管子的饱和电流I\(_{DSS}\)值较大，电阻2R5可以省掉（即开路），否则会导致V\(_{DS}\)太小，使声音很小。如果管子的gm值较小，饱和电流也较小，则除了调节2R\(_{5}\)外还可改变源极电阻R5改善工作点，否则音调控制电路的高频提升会很差。
另外，电容器5C\(_{5}\)对音调调节效果也有较明显的影响，5C5的容量变化范围为0.005～0.47μF，读者可试选之。音调控制电路中的电阻5R\(_{1}\)与5R4的阻值的大小，电容5C\(_{4}\)与5C3容量的大小，对音调控制效果影响也很大，读者如果要着重提升低音，可适当减小5R\(_{4}\)阻值；如果要着重提升高音，可减小5R10阻值。应注意的是，此时提升或衰减的起始频率也要发生变化。
15．模拟立体声电路中的双T网络结构较复杂，怎样才算是调整好了？

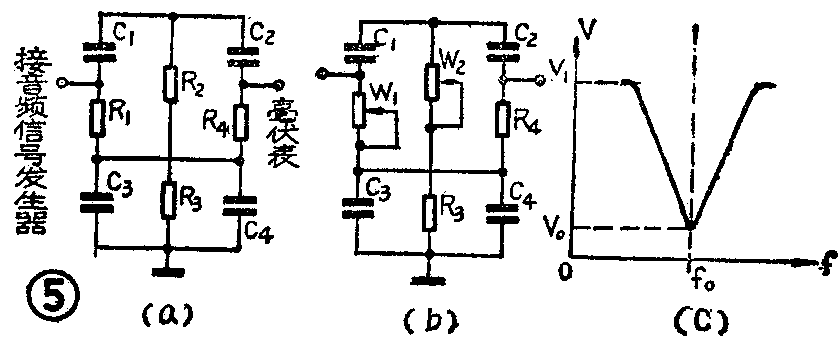

答：本扩音机电路中，四个双T网络的元件参数对立体声模拟效果起着决定性作用。在业余条件下，读者可参照电路中给出的数值，将各个双T网络的阻容元件数值测试、选择准确就行了，此时不需经过用仪器调试一般也能达到较好的效果。如果有条件能借助一些专用仪器，如音频信号发生器、毫伏表等，则可以精确地调整各个双T网络使其达到良好的模拟效果。调试办法如图5所示，将音频信号发生器接到双T网络输入端，毫伏表接在双T网络输出端，由于固定电容器不能连续调节，所以通常均采用图5b的形式，其他不变，仅需用两只电位器W\(_{1}\)、W2分别代替图5a中的R\(_{1}\)、R2。W\(_{1}\)、W2的标称阻值应分别为R\(_{1}\)、R2的1.5～2倍左右。调试时，将信号发生器调到该双T网络所设计的频率f\(_{0}\)处，给双T网络提供一个信号电压，仔细调节电仪器W1、W\(_{2}\)，使双T网络调谐在f0处，此时可用毫伏表测出双T网络输出电压的最小值V\(_{0}\)。然后改变信号频率（保持输入信号电压幅度不变）。使网络输出信号达到峰值V1，一般说来，应满足V\(_{0}\)/V1≤1/10，即衰减量应达到20dB以上。最后测准W\(_{1}\)、W2的实际阻值，用与之相等的固定电阻代替即可。
16．我按去年第5期中介绍的电路，自行选配元件制作了一个模拟头，与我的立体声扩音机配套试验时，音量太小，而且感到高音信号衰减太大，这是什么原因？应如何处理？
答：在正常情况下，模拟头的电压传输效率应满足\(\frac{V}{_{出}}\)V入≥30％，式中V\(_{出}\)代表模拟头输出端电压，V入代表模拟头输入端电压。为了达到上述要求，必须对与每个双T网络直接连接的电路提出一定要求。例如要求与每个双T网络输入端相匹配的电路应有较低的输出阻抗，即该双T网络的信号源内阻要很低；要求与双T网络输出端相匹接的电路有较高的输入阻抗。否则该扩音机的R、L两路信号各连续通过两个双T网络，几乎也就衰减没有了，扩音机的声音自然也就很轻了。原模拟电路中，两个3DG6管（即指1BG\(_{2}\)、1BG3）所组成的射极输出器，一般只要求V\(_{e}\)≈Vc;2就能保证该级正常工作，较容易满足双T电路要求。要求比较严的是1BG\(_{1}\)管，这一级采用场效应管3DJ6连接成源极跟随器，其输出阻抗=\(\frac{1}{g}\)m，可以看出它仅与管子的跨导有关。因此，为了减小该级的输出阻抗，以便与下一级的双T网络配接，1BG\(_{1}\)必须选用高跨导的管子，这往往是模拟头成败的关键，最好选gm＞300μ{45}的3DJ6管。否则就会影响双T网络的传输效率，尤其会使信号的中、高音变差，使扬声器中发出的声音显得低沉、不明亮。用毫伏表测量时，可以看到在频率为1800赫和5400赫处的信号波峰值很小。
读者如果是用该模拟头配接自行制作的其它形式的高传真扩音机，则要求其扩音机的输入端阻抗必须等于或大于500千欧，否则也会出现声音小现象。
17．我函购了一套模拟立体声扩音机散件，组装好以后经试验交流声很大，如何解决？
答：造成交流声大的原因很多，读者可参照本刊的有关文章处理。这里仅主要谈两个有关问题：
①连接地线时，一定要注意将电路中的高、低电平的地线先分开连接，然后再在4C\(_{4}\)负极处一点接地。所谓高电平接地点，就是指印刷电路上左、右两端的接地处、扬声器输出插孔接地处，这一路地线连接时首先与外壳及底板绝缘，用短而粗的导线直接连至4C3负极。其余的地线均为低电平线，可用尽量短的导线将各接地点连在一起后再接到4C\(_{3}\)负极，然后再从4C3负极一点接至机壳底板。
②本机采用了许多只场效应晶体管，这些管子的输入阻抗很高，极易受到交流电源及其它强信号源的干扰，因此安装时在元件布局上，应使扩音板尽量远离电源变压器及高电平引线，电源变压器应考虑设置静电隔离，并将屏蔽层妥善接地。低电平引线原则上都应采用屏蔽线，但是由于连线较多，全部采用屏蔽线会提高成本。我们的经验是音调板必须紧靠高、低音双联电位器，尽量减小引线长度。当长度小于4厘米时可不用屏蔽线而用其它一般导线。音量电位器及平衡电位器的各个接线，通过的信号很微弱，这些地方最容易受到外界信号的干扰，使扩音机出现较强的交流声，因此这些电位器上的接线都应采用屏蔽线。我厂生产的整机由于布局比较合理，因此即使没有用一根屏蔽线，交流声也很小。(吴学锋)
