六、回答下列问题（16分）。
1．画出软磁和硬磁材料的磁滞回线，指出两者的主要特点。

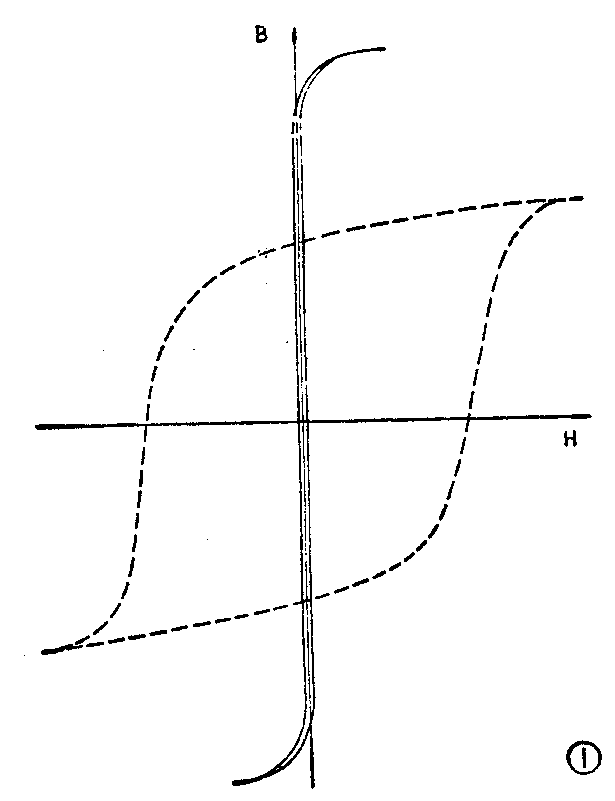

答：图1中实线为软磁材料的磁滞回线，虚线为硬磁材料的磁滞回线。从图可见，软磁材料的矫顽力非常小，只有1奥斯特的百分之几或千分之几。但这种材料的导磁率很高。因此软磁材料制成的零件很容易被磁化而具有很强的磁性。硬磁材料的矫顽力很大，约数百奥斯特，且剩磁很大，磁化后不易失去磁性。
2．录音时为什么要给录音磁头加偏磁电流？哪种偏磁方式最好？

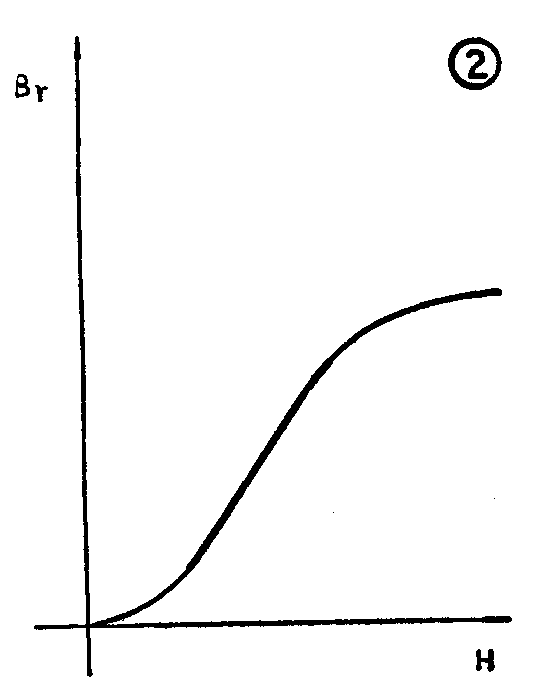

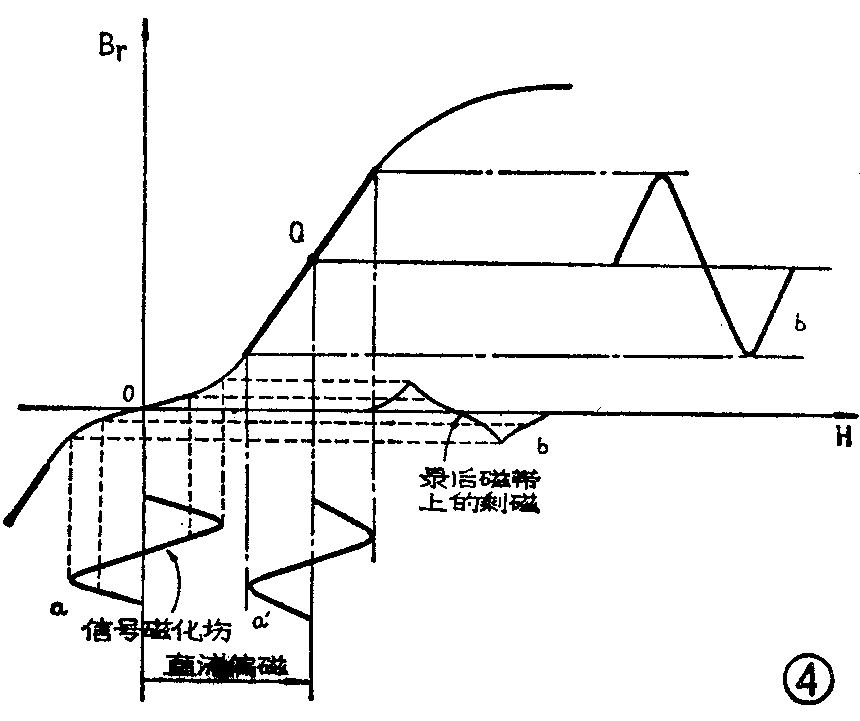

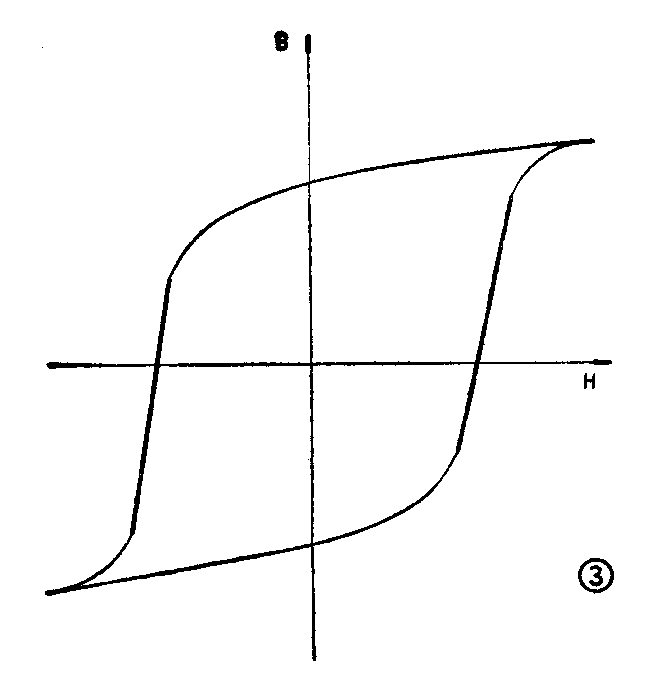

答：盒式磁带上的磁粉均属硬磁材料，具有较强的磁滞特性，磁化后能保持较强的剩磁。盒式磁带能够记录信号正是利用了这一特性。但是硬磁材料的剩磁磁化曲线（图2）和磁滞回线（图3）只有一部分线性（如图中粗线）较好，斜率也较大。录音时如果不加偏磁，磁头缝隙处产生的信号磁化场，使磁带磁化在磁化曲线的起始部分。从图4可见，不加偏磁录得的磁带失真很大，由于这段磁化曲线的斜率小，录音灵敏度也很差。当给录音磁头加上一个固定磁场时，使磁带工作在Q点，这时录出的信号不但失真小且灵敏度也很高。
偏磁有直流、交流两种。直流偏磁是给录音磁头中加信号电流的同时加入一个恒定直流电流，使磁带工作在图4Q点。交流偏磁是在录音磁头通入信号电流的同时，再加入一个超音频电流，使磁带工作在磁滞回线两侧边线性较好的部分。由于交流偏磁的直流剩磁成分可以相互抵消，所以与直流偏磁相比失真更小，信噪比更高。
3．放音均衡放大器频率特性是怎样的？画图并说明。

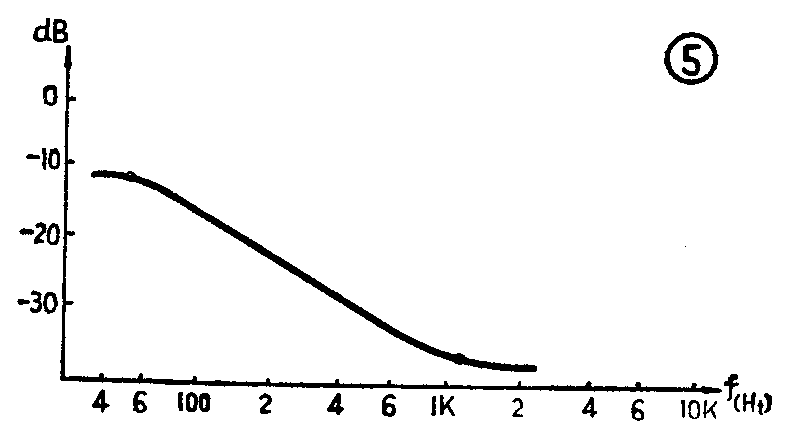

答：放音均衡放大器的频率特性如图5所示。可见从中频到低频有明显的提升。这条曲线可用均衡网络的阻容元件串、并联的时间常数来决定。一个时间常数为T\(_{1}\)=120μs，对应的转折频率为1326Hz，另一个时间常数为T2=3180μs，对应的转折频率为50Hz。两点之间的变化规律为每倍频程下降6dB。只有符合上述特性的录音机，其综合性能才能达到要求。
4．超音频偏磁振荡器要具备哪些特点？
答：超音频偏磁振荡器的输出功率应足够大，失真度应足够小，振荡频率应高于被录信号最高频率的5倍以上。振荡频率和输出幅度应长期稳定。
七、下列条文中哪些说法正确。请在正确的条文之后（）中画√。
1．*录、放音磁头和磁带主要由软磁材料制成的（）。*录、放音磁头和磁带主要由硬磁材料制成的（）。*录、放音磁头由软磁材料制成；磁带由硬磁材料制成（√）。
2．*ALC（自动录音电平控制）电路从录音放大器的输出端取信号，经交直流变换，使控制件控制录音放大器的前级增益，使录音放大器的输出不致超过允许值（√）。*ALC从录音放大器输入端取信号，经变换后使控制件控制录音放大器的输出端，使录音放大器的输出不致超过允许值（）。
3．*在有用频带范围内，录音放大器的输出阻抗远远大于录音磁头的输入阻抗，因此获得恒流录音（√）。*在有用频带范围内，录音放大器的输出阻抗远远小于录音磁头的输入阻抗，因此获得恒流录音（）。

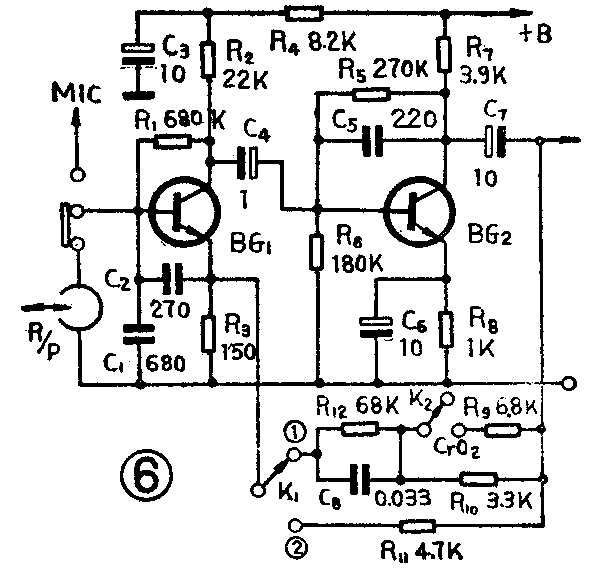

答：图6中三极管BG\(_{1}\)和BG2组成阻容耦合的两级负反馈放大器。K\(_{1}\)和K2接在反馈网络中。BG\(_{2}\)集电极经电容C7，经网络反馈到BG\(_{1}\)的发射极。当K1、K\(_{2}\) 处在图示位置时，反馈网络由R10、R\(_{12}\)、C8和R\(_{3}\)组成。这样，网络使得该放大器的频率响应曲线低端提升。曲线有两个转折频率，一个由时间常数T1=R\(_{12}\)×C8决定，另一个由时间常数T\(_{2}\)=C8\(\frac{R}{_{1}0}\)×（R10+R\(_{3}\)）R10+R\(_{12}\)+R3决定。放大器的输入端接放音磁头。电容C\(_{1}\)、C2可防止高频电磁波干扰。C\(_{1}\)与放音磁头并联，谐振点处在频响高端，对高频段起补偿作用。电容C5起相位补偿作用。C\(_{3}\)、R4起去耦作用。根据以上分析，K\(_{1}\)如图位置时，电路在录音机中起放音均衡放大器作用。当K2变换到C\(_{r}\)O2位置时，反馈网络中R\(_{1}\)0并上了R9，从而改变了时间常数T\(_{2}\)，使放大器频响高端增益改变，适合使用CrO\(_{2}\)磁带。
当K\(_{1}\)交换到②的位置时，负反馈网络中只存在R11和R\(_{3}\)两电阻、此时放大器的频响特性是平直的，这时放音磁头从电路中断开，该电路作为磁带录音机的录音放大器的前置放大器用。

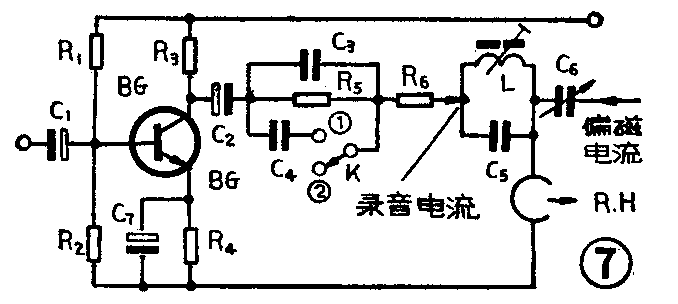

图7中晶体管BG起放大作用，R\(_{1}\)、R2、R\(_{4}\)起偏置作用，R3为集电极负载电阻。C\(_{1}\)和C2为耦合电容。R\(_{5}\)、C3并联起提升高频的作用，R\(_{6}\)串联在输出阻抗中主要起提高输出阻抗的作用，以达到恒流录音的目的。L和C5并联谐振在偏磁电流的频率上，起到阻止偏流串入放大器的作用。改变C\(_{6}\)的大小可调整偏磁电流的大小，可使偏磁电流达到最佳值。R.H为录音磁头，因此这个电路是磁带录音机的录音放大器的输出级，起录音均衡放大作用。(肖和祥)
