收、录音机常用集成电路

封三说明

🏠 首页 《无线电》杂志 1984年 🔗 第253期 🔗 第46页 分类:“现代家庭电子制作”电视讲座辅导材料 🔗 郝鸿安 🔗

根据1982年6月标准化会议制定的集成电路标准(下称国标),收录音机和电视机专用集成电路(下称IC)产品型号采用D××××形式。凡使用国外同类产品标准的IC,前缀D后面的数字照用。例如使用LA4100标准的功放IC就套用成D4100为型号。过去用厂标区分各厂产品的方法今后一律废止,而使用全国统一型号,各厂产品用各厂商标来区别。型号中尾数相同的,不仅功能、引脚和外型相同而且参数标准也完全相同,可以直接代换使用,例如D2204可直接代换ULN2204。尾数不同的原则上可以代换,但使用中略有区别,例如D2204代换TA7613时,就应考虑前者电源电压适应范围为2~10V,而后者电源电压适应范围为3~13V。又如D3361代换D7410时应注意8脚上的分离度调整电阻应换成27KΩ。

封三中外商型号一栏应说明的是:AN代表日本松下公司(MAT),BA代表日本东洋电具公司,HA代表日本日立公司(HIT),LA和LB代表日本三洋公司(TSA), LM代表美国国家半导体公司(NSC), TA代表日本东芝公司(TOS),TBA和TDA意大利SGAI和美国仙童公司(FC),μPC代表日本电气公司(NEC),ULN代表美国SPRAGUE公司。

封三国内生产厂一栏主要列入一些有代表性的生产厂家,其他厂均未列入。表中列入的各厂家均系简称,其厂全名如下:上无五即上海无线电五厂;上无七即上海无线电七厂;上无十九即上海无线电十九厂;上半16厂即上海半导体器件16厂;天半即天津半导体器件厂;北半五即北京半导体器件五厂;北半六即北京半导体器件六厂;苏半即苏州半导体器件厂;南半即南京半导体器件厂;新光厂即四川青川新光电工厂。(郝鸿安)

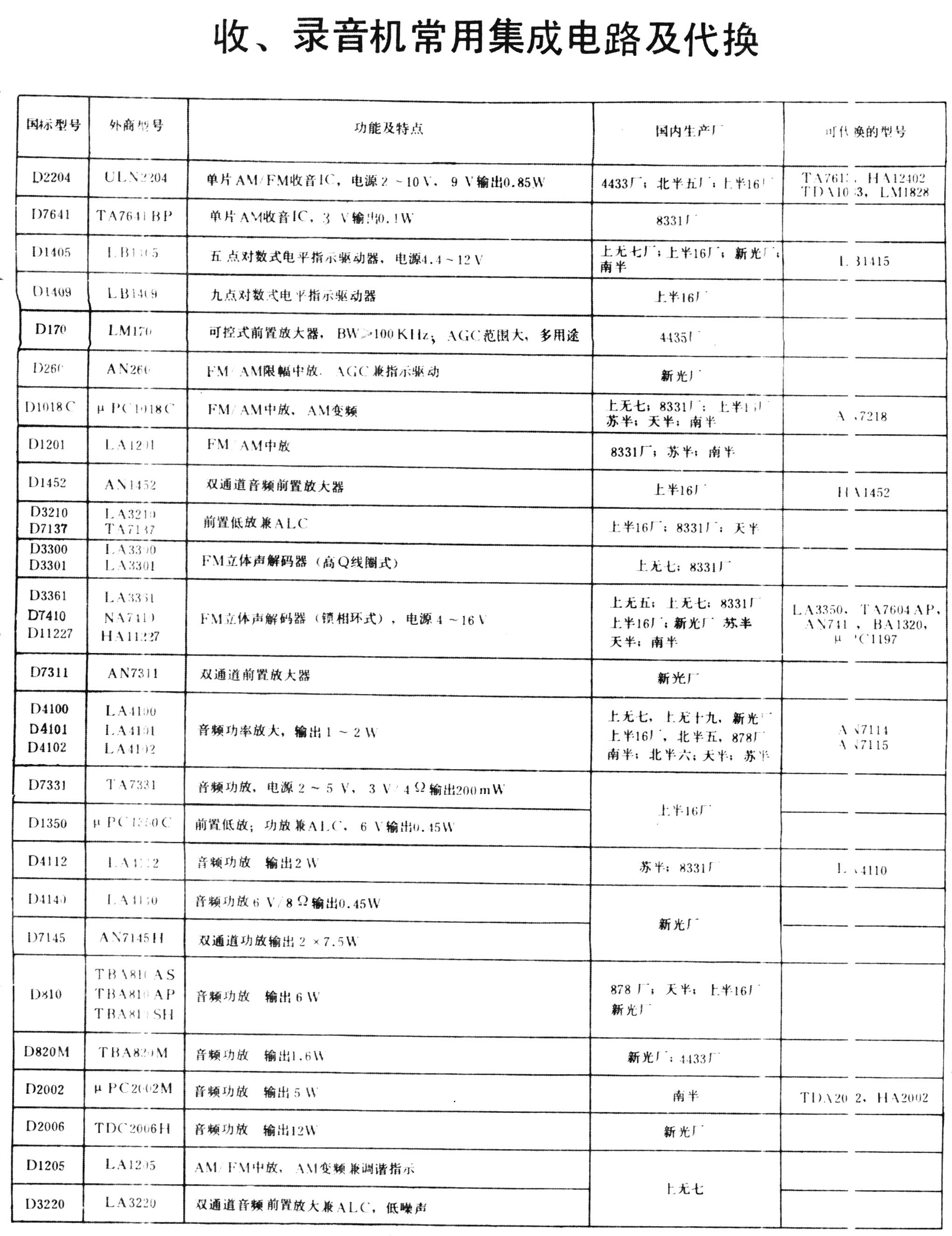

图1
图1 🔍原图 (2041×2650)
