在串联型直流稳压电源中，常装有短路保护电路，以保护大功率调整管。本文介绍两种短路保护电路。
用场效应管组成的保护电路

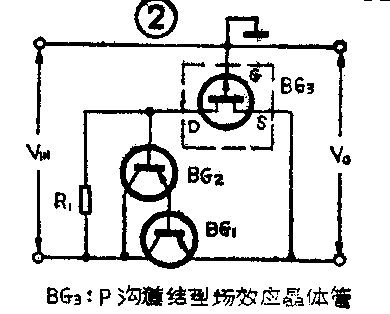

图1是一种用场效应管作短路保护电路元件的原理图，BG\(_{1}\)、BG2是复合调整管，虚线框内的BG\(_{3}\)是短路保护电路元件。它的工作原理如下：当输出端短路时，BG3因栅源极等电位而导通，此时V\(_{DSO}\)= VINR\(_{ON}\)／（R1＋R\(_{ON}\)），式中RON是BG\(_{3}\)的导通电阻，VDSO是R\(_{ON}\)上的压降。只要设计VDSO小于复合调整管发射结起始导通压降之和（常温下单管一般为0.6V，此例为2×0.6=1.2V），就能使复合调整管立刻截止，达到迅速可靠地保护调整管的目的。一旦短路故障消除，BG\(_{1}\)、BG2因正偏置而立即导通，同时BG\(_{3}\)夹断，电源自行恢复正常输出。上述原理同样适用于负极性直流稳压电源，电路见图2。
图3是这种短路保护电路在精密直流稳压电源中的应用线路。图中R\(_{2}\)用来保护BG3，根据线路中的V\(_{INmax}\)（即空载和电网电压最大时的VIN）及R\(_{1}\)、VDSO，便可确定选用R\(_{ON}\)适宜的BG3：R\(_{ON}\)≤ VDSO·R\(_{1}\)／（VINmax-V\(_{DSO}\)）。例如: VINmax=30V，R\(_{1}\)＝4.7 KΩ。则RON应小于196Ω（V\(_{DSO}\)=1.2V）。考虑到调整管起始导通电压的温度系数等其它因素，选用RON尽量小一些的管子，所选用场效应管的BV\(_{gS}\)、BVgD应大于V\(_{INmax}\)。(上海电表厂 顾震昌)
用晶体管组成的保护电路

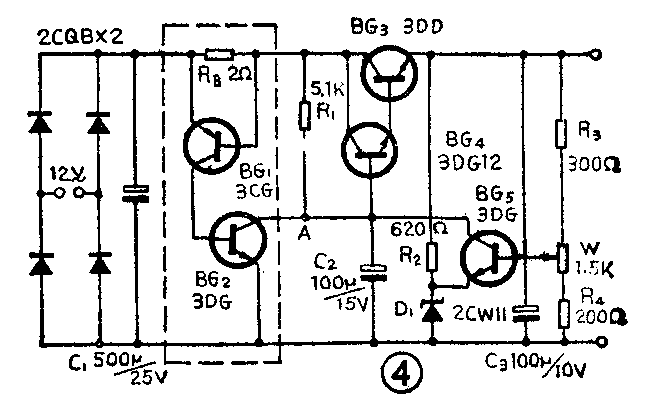

图4中是另一种用晶体三极管组成的保护电路，这是一个输出5～9V，0.3A的稳压电源，虚线框内部分为保护电路。适当选择R\(_{B}\)可得到不同的保护电流I0的值，确定R\(_{B}\)的公式是RB＝V\(_{be1}\)／I0，V\(_{be1}\)为BG1的基极至发射极的压降，约0.6V左右，图4的线路要求I\(_{0}\)为0.3A, 因此RB定为2Ω。当输出电流达到0.3A时，R\(_{B}\)上的压降达到0.6V, 这时BG1导通并给BG\(_{2}\)提供偏压，使BG2也导通，A点电位下降，BG\(_{3}\)维持在0.3A输出，电流不再随负载加大而变化了。当电流没有达到0.3A时，BG1相当于断路,保护电路不工作，不会影响到稳压电源本身。

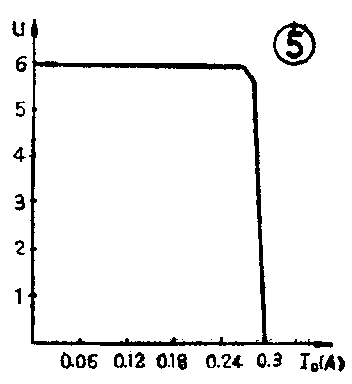

图5是这种稳压电源的输出特性曲线，从曲线可以看到这个电源工作在正常电流范围时内阻很小，而保护时的曲线很陡，在电压下降0.2V后就相当于一个输出0.3A的恒流源了，利用这一特性，可以很方便地用它来对镍镉电池充电。(石家庄市无线电14厂 安琦)
