编者按：我们向读者介绍两种集成无线对讲机电路，供读者参考。
本文介绍的小型无线对讲机由于用了两块集成块，所以整机较小，便于携带。同时，需自制的电感元件少，制作、调试都比较容易。本机的灵敏度较高，功率较大，市区内通话距离为1公里左右，若无干扰，通话距离还可远些。
电路介绍
本机是一种单工调幅对讲机，电路见图1，图中K\(_{2}\)所接位置为收话状态，当K2为另一位置时，整机处于发话状态。图中用了SL315和5G31两块集成块。由于对讲机在远距离接收时，要求灵敏度高；近距离接收时，要求不产生阻塞，而这两点主要取决于接收部分的中放性能，因SL315的中放增益高、自动增益控制的特性比较好，所以我们选用它担任变频、中放。由于对讲机经常处于收话状态，机内的低放总是处于静态工作状态，这就要求静态电流小，以延长机内电池的使用寿命；在发话时，要求低放部分能提供足够的调制功率，使发射距离尽可能地远些。而5G31的静态电流小、动态范围大，所以用5G31担任对讲机中的低放较合适。
图1中，电容C\(_{1}\)和线圈L2组成输入调谐回路，谐振于29MHz频率。由于SL315内有一级变频、两级中放，我们将它的变频管与石英晶体JT\(_{1}\)相接，组成变频器。变频器的振荡频率为29.465MHz，由JT1决定，振荡频率高于接收频率465KHz。变频器输出的465KHz中频信号经两级中放放大后，送到由二极管D等组成的检波电路，检波后的音频信号经W、C\(_{21}\)耦合至5G31，进行放大，然后推动扬声器。
当K\(_{2}\)置于发话位置时，整机又作为发射机用。我们这里用了驻极体话筒，这时低放电路将话筒送来的音频信号放大，放大后经R13、C\(_{26}\)耦合至BG2的集电极，实现集电极调制。晶体管BG\(_{1}\)、晶体JT2等组成振荡频率为29MHz的高频振荡器，振荡信号经B\(_{2}\)、C31组成的调谐回路也耦合到BG\(_{2}\)基极。BG2等组成高频功率放大器，放大后的高频信号被加到集电极的音频信号所调制，然后由调谐回路C\(_{27}\)3和L\(_{1}\)送至天线发射出去。
从上面介绍可知，本机的天线、加感线圈L\(_{1}\)、低放等部分是收话和发话时公用的。
元器件选择
为了缩小整机体积，便于安装，本机高频部分的电容及小于0.01微法的电容选用瓷片电容比较合适。要求电解电容不漏电、且耐压高于工作电压。电阻一般选用1／8瓦的金属膜电阻，但R\(_{13}\)、R15最好选用大于1／4瓦的。石英晶体要求配对，即两频率相差465千赫。中频变压器见图中所标注的型号。扬声器宜用小尺寸8欧或16欧内磁式扬声器。开关K\(_{2}\)用KZ－J1—W4无锁式直键开关、也可以用2×4琴键开关改制。音量电位器W选用4.7KΩ带开关的小型电位器。天线宜用电视机拉杆式天线。BG1选用β≥100的3DG12，BG\(_{2}\)用3DG12或3DA87，要求β≥70。因BG2工作时功耗较大，应加散热帽。

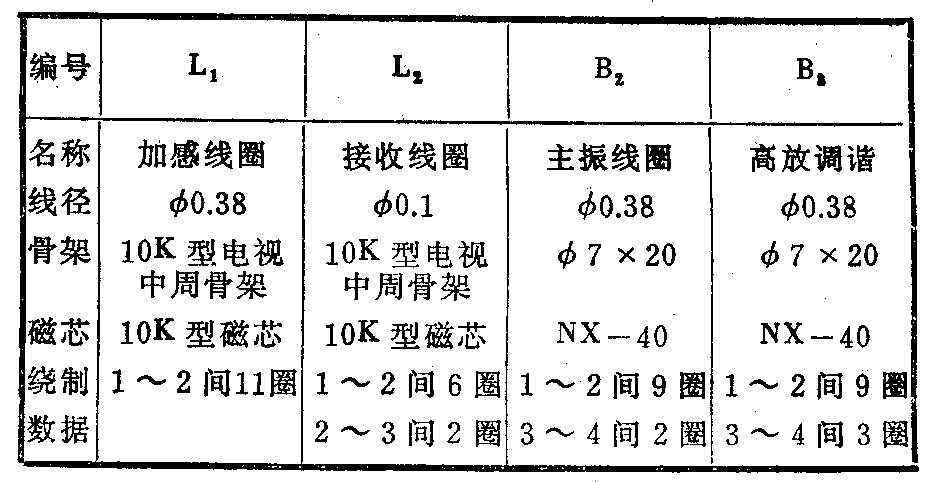

电感线圈和高频变压器的绕制数据见表。GZL采用2.2mH的小型固定式电感，如果自制，可在大于1MΩ的电阻上用φ0.08mm为高强度漆包线乱绕数百圈。为防止产生高频自激，绕制线圈时应绕向一致。通常按顺时针方向绕。
安装与调试

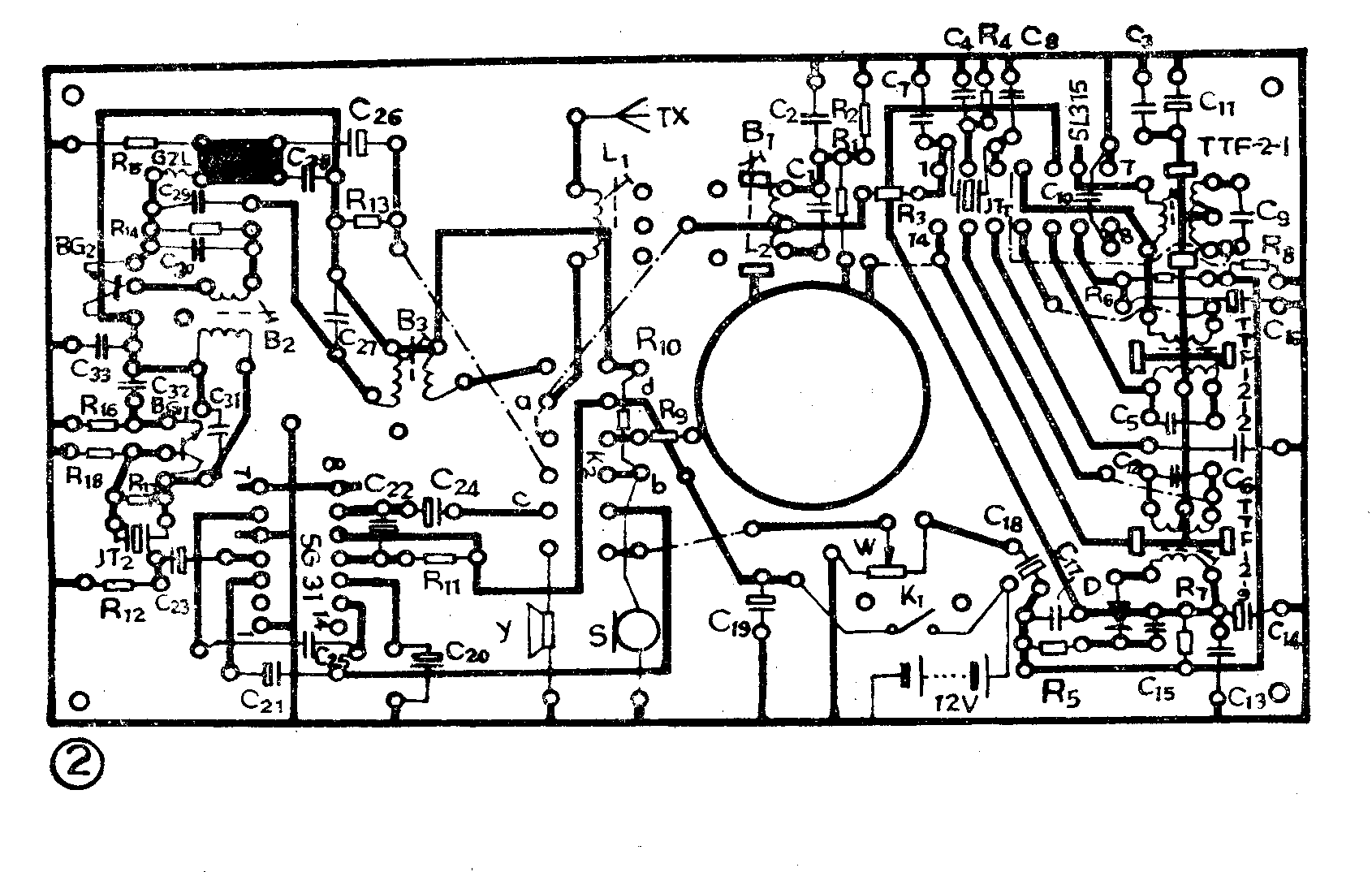

整机印制板见图2所示（1∶1) 。低放部分只要安装无误，不需调整工作点便可正常工作。如有自激可适当增大C\(_{25}\)或R12的数值。
中频部分的调试方法与收音机相同。调变频级时，将场强计靠近JT\(_{1}\)，调R1使场强计指示最大。
调输入回路时，可从天线输入29MHz的高频调幅信号，调L\(_{2}\)磁心，或者调C1的容量，使扬声器输出的声音最大。调整时输入信号应尽量小些，以便于调准。
调高频主振级时，先不焊上JT\(_{2}\)和BG2。在B\(_{2}\)的次级两端并上一只75欧左右的电阻，调R17使BG\(_{1}\)的静态电流为4毫安左右，然后焊上JT2，调B\(_{2}\)磁心使电流突然上升至16毫安左右，表明电路已起振。继续调B2，使放在旁边的场强计指示最大。反复通电几次，电路都能起振，说明主振级已调好。否则应重新调整B\(_{2}\)或R17，调到起振后再将B\(_{2}\)的磁心旋进一周即可。
调高频功放级时，先焊下上面介绍的并在B\(_{2}\)次级上的75欧电阻，焊上BG2，将天线全部拉出，将K\(_{2}\)置发话位置, 调B3和L\(_{1}\)的磁心，使放在天线附近的场强计指示最大。当对着话筒讲话时，场强计指针应有较大的摆动。至此，高频功放级已基本调好。
整机经上述调整后，即可进行拉距离调试。拉距离时、主要微调L2和各中周的磁心，使接收距离最大。如距离拉不开，应再调发射部分和另一机的接收部分，反复调几次后，即可进行通话试验和实际运用。（孙黎 倪光星）
