公园里猴山上的小猴伶巧的攀枝悠荡，吸引了很多观众。我们用一个玩具猴加上简单的电子电路，使玩具猴抓着藤条不断地悠荡，也很有趣。
电路介绍

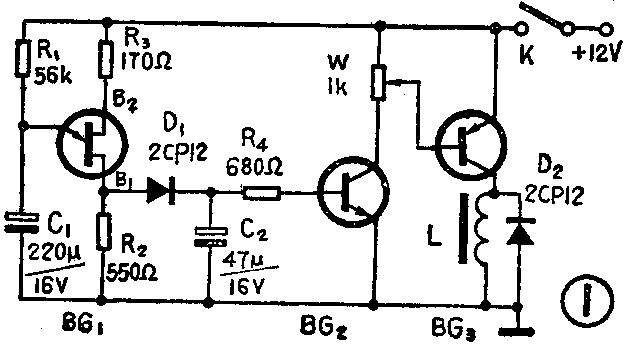

电路见图1，是一个脉冲放大电路。晶体管BG\(_{1}\)、C1、R\(_{2}\)、R1等组成脉冲发生器，当C\(_{1}\)充电到一定电压时，单结管BG1导通，C\(_{1}\)通过BG1、R\(_{2}\)放电，当放电到一定程度时，BG1 截止、然后C\(_{1}\)充电，BC1再导通、再截止，于是不断有脉冲信号从BG\(_{1}\)输出，经D1、R\(_{4}\)耦合至BG2。由于BG\(_{2}\)、BG3等组成两级放大器，跟随脉冲信号变化。当BG\(_{3}\)导通时，线圈L有电流通过，线圈中的小型电磁铁就有了磁性。小型电磁铁的上方有一块永久磁铁，由于两块磁铁的极性相同，同性相斥，永久磁铁被推动。永久磁铁是放在玩具猴的肚子里，所以随着脉冲信号的变化，小猴就左右摇摆。
元器件选择与制作
BG\(_{1}\)用BT33，要求分压比为0.33～0.5，也可以采用BT32、BT31等单结管；BG2用3DX1A，要求β≥40、BV\(_{ceo}\)≥20V，用3DX1D，3DX1E等也可以, BG3是用3AX81B，β≥30。电阻用1／8瓦的，R\(_{5}\)是微调电阻。

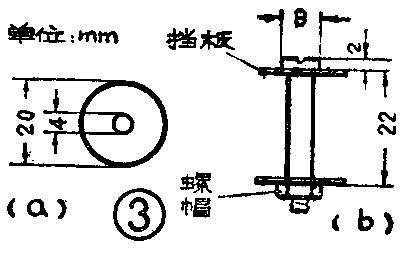

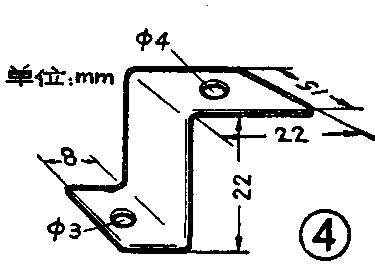

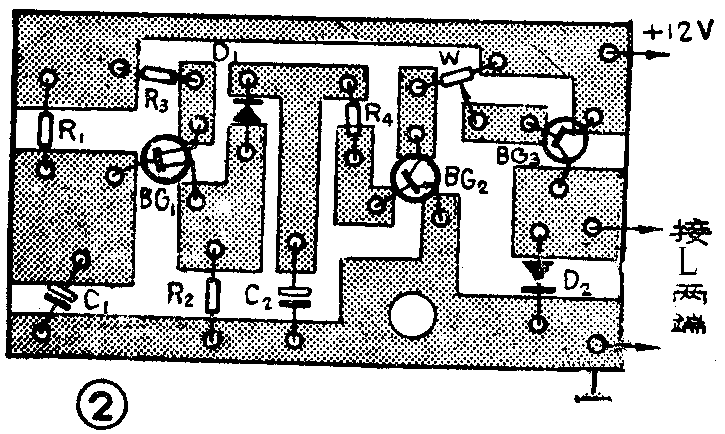

印制电路板见图2（1∶1）。绕电磁线圈时，先用φ4×27（mm）的圆头螺钉一个，把头锉平约剩22mm长，作为电磁铁。用两块胶木板作两个圆档板，中间开个孔，见图3（a）。档板和圆头螺钉装配见图3（b）。在螺钉杆上绕上几层绝缘纸或牛皮纸，用螺帽将挡板和绝缘纸固定好。然后用直径为0.13mm的漆包线乱绕2500匝，测得直流电阻等于120欧左右。电磁铁固定架可用厚0.52～1mm的铜板或铝板作，尺寸见图4，φ4孔用于固定电磁铁螺钉。通过φ3孔将支架固定在底板上。所用的永久磁铁大小见图5。也可用耳塞机里的永久磁铁或其它小型永久磁铁代用。

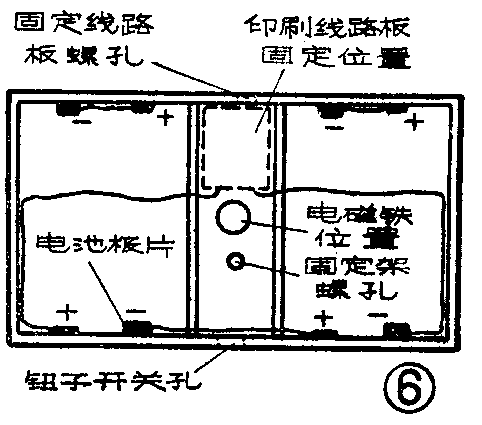

电路装置的外壳为130×125×40（mm）。一侧装8节1号电池，另一侧装线路板，电磁铁线圈和开关，见图6。面板可用三合板制成。在安装电磁铁时，尽量让它靠近永久磁铁，使推动小猴的力量更大些。
调整
整个线路安装完毕后，用线系住永久磁铁后将线吊在一个支架上，靠近电磁铁。永久磁铁与电磁铁之间垂直距离为5mm左右。调R\(_{5}\)至阻值中间位置，接通电源，用万用表直流10伏档测试C1两端电压，可以看到电压值在5.3～6.2伏之间交替变化，变化量约为1伏，BG\(_{1}\)应开始振荡。测试BG2管集电极电压同样在7到10伏之间交替变化，变化量约为3伏。只要BG\(_{3}\)没问题，就可以看到悬挂在电磁铁上方的永久磁铁每隔一段时间被推动一次。若被吸住, 应将永久磁铁调换极性。如果电路接通后，BG1、BG\(_{2}\)工作正常，但永久磁铁总是被推向一边，可能是BG3一直处于导通状态造成的，应调电阻R\(_{5}\)，直到永久磁铁被间断地推向一边为止。调整中要注意，C2容量不能选得太大，否则将由于BG\(_{2}\)的基极脉冲电压过低而不能导通。
在机壳盖上作一株假树，粗线染成绿色作成的藤条栓在树上，并装几片藤叶见报头。任意选作一种很轻的玩具小猴，让小猴的上肢抓住藤条，永久磁铁吊在猴子肚子里垂直放置。静止时，永久磁铁应位于电磁铁正上方7mm处。接通电源后，永久磁铁被推开时带动小猴来回摆动。(全天雨)
