行扫描电路是产生光栅，提供中压及高压电源的重要部分。由于行扫描电路输出电压高，消耗功率大，发生故障的机会约占整机故障的50％以上，所以行扫描电路是电视机维修的重点。
一、行输出级电路的检查方法：

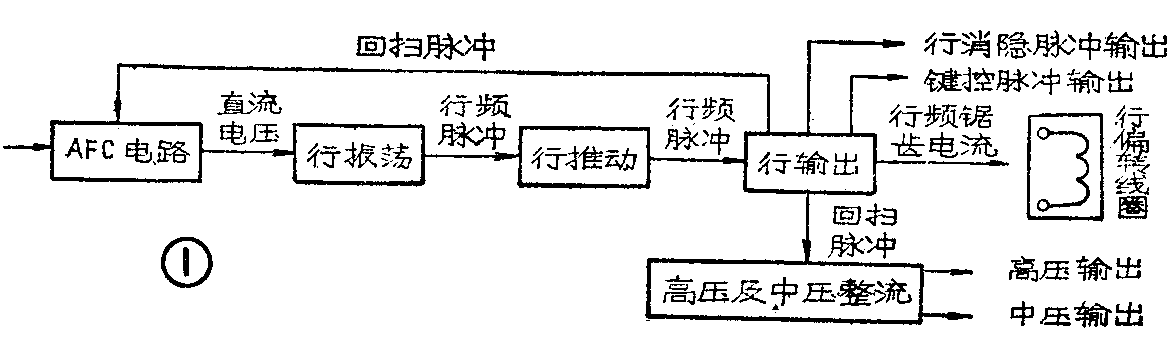

如图1所示，行扫描电路是由行振荡级、行推动级和行输出级三部分组成。各种电视机的行振荡级和行推动级的电路都基本相同，而行输出级电路却形式多样。常见的行输出级电路大致有三种类型。第一种是自举升压式行输出电路，国内外12英寸黑白电视机大多采用，因此是本文介绍的重点。第二种是低压供电式行输出电路，国内外早期生产的9英寸机和部分12英寸机采用这种电路。第三种是高压供电式行输出级电路，为国内外部分电视机所采用。
1．自举升压式行输出级的检查方法：

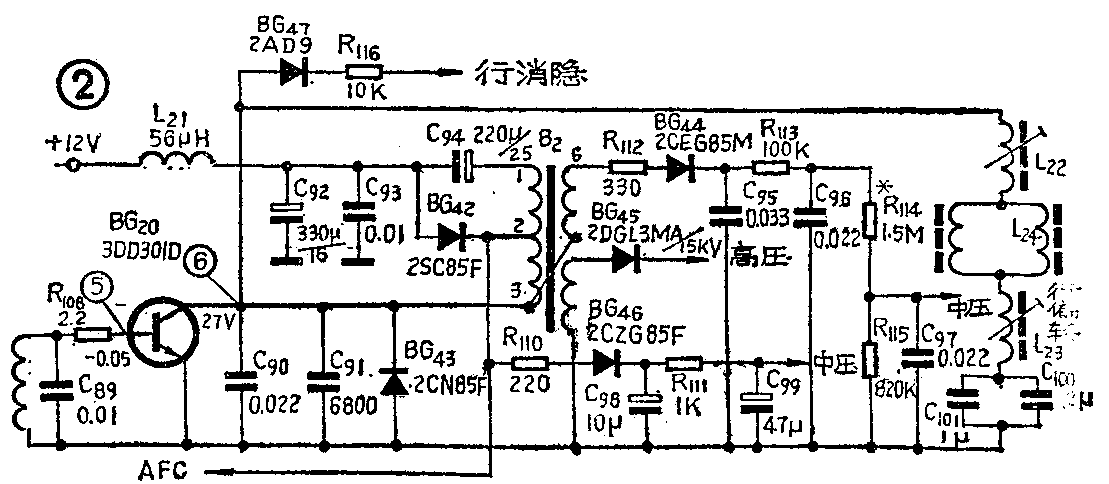

自举升压电路主要由升压二极管和升压电容组成，如图2中BG\(_{42}\)、C94，它将行输出管的集电极电压提升到需要的数值，提升后的电压正常与否是判断故障的一个关键所在。由于行输出变压器的初级绕组与行输出管集电极直流同电位，所以可以通过测量行输出变压器初级绕组1、2、3点的电压来检查行输出管集电极电压的正常与否。集电极电压的高低与行输出变压器初级绕组12和绕组23的匝数比有关，当两个绕组匝数相同时，提升的电压大致等于电源电压的2倍左右。国产9英寸电视机提升后的电压在24～25伏之间，国产12英寸电视机提升后的电压在26～27伏之间。图2是北京牌842型电视机的行扫描电路，它的行输出管集电极电压为27伏。进口12英寸电视机提升后的电压差别较大，不过一般电路图上都标注出来，检修时要注意查考。如果测得行输出管集电极对地电压为原设计数值，则说明行扫描电路工作基本正常；如果测得行输出管集电极电压高于或低于要求值，其原因可能有两个：一是稳压特性不良，当负载加重时，使稳压电源的输出电压下降，造成行输出管集电极电压的不正常；二是行扫描电路本身有故障，区分故障部位的方法是：先测量稳压电源输出端电压，再断开电感L\(_{21}\)，测量行输出级电流，如果电源电压低，同时行输出级电流也低于正常值0.65安培，则故障大多在电源部分，否则，故障在行扫描部分。下面分三种情况进行讨论：
（1）当测得行输出管集电极电压为12伏左右时，通常是由于行输出级无激励电压或自举升压电路有故障造成的，应再检查行输出管的基极电压，如果有0.1～0.3伏的负电压，说明是自举升压电容失效或行输出管坏，如果基极没有负压，测得电压为零，则说明行输出管无激励电压，故障在行振荡和行推动两级。
（2）当测得行输出管集电极电压高于12伏低于27伏时，故障多数是由于行输出级元件损坏，电压越低，损坏的程度越严重。可焊开去耦电感L\(_{21}\)，用万用表大电流档5A档来测量行输出级的电流，电流比正常值大得越多，说明元件损坏得越严重。
（3）当测得行输出管集电极电压高于27伏时，应检查稳压电源输出端电压是否偏高，若高于12伏，应调节稳压电源取样电压的偏流电阻，使电源电压下降到12伏。不过当行输出级的某些元件损坏时，也会使行输出管的集电极电压升高。
在条件允许的情况下，还可以用脉冲示波器来检查行扫描电路。在检查时，先将示波器探头的地线接地，然后再将探头接到行输出管集电极上，开机观察其波形和幅度。行扫描电路工作正常时，波形如图3所示。如果测得图4所示的波形，说明行输出级工作不正常，行输出级存在有故障的元件。如果测得图5所示的波形，则说明行输出级不工作，但有激励信号，故障在行输出级。如果行输出管集电极测不到脉冲波形，则说明故障在行振荡级或行推动级。
此外，还可切断电源，拧下高压帽对地放电（拧时要注意避免碰高压引线的金属部分），然后用手摸高压硅堆等元件，如高压硅堆发热，说明其质量不好；如高压包发热，说明内部有短路；如果提升二极管烫手，说明管子质量变坏或提升电容C\(_{94}\)有漏电；如行输出管发烫，说明管子开关特性不好。检查时往往发现几个元件同时发热，则应找出首先发热的元件。另外，还应注意观察有关元件有无异常现象，例如行输出管金属外壳是否发黄，提升二极管、阻尼二极管或行输出变压器是否鼓包、开裂、颜色变化，电容器外壳有无弹开等异常现象。
2．低压供电式输出级的检查方法

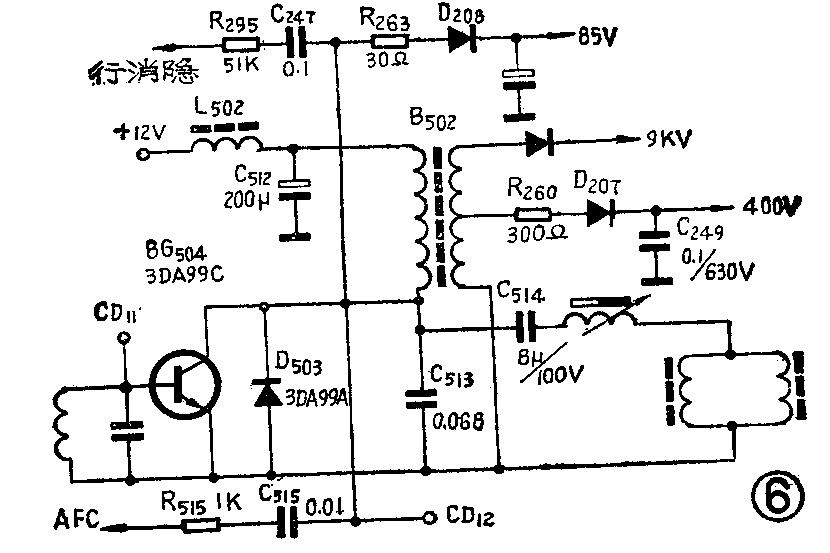

低压供电式行输出级电路如图6所示，即行输出管集电极的电压等于电源电压，它与自举供电式电路的区别在于，行输出管集电极电压的变化不能明确地反映行输出级的工作是否正常，因此，通常是通过测量行输出管集电极上的行逆程脉冲经整流滤波后取得的正80～90伏电压或测量行输出变压器升压绕组感应的行逆程脉冲经整流滤波后取得的正400伏电压来判断行输出级的工作状态，这两个电压不外乎有下述三种情况：
（1）测得两个电压都为零时，应先检查限流电阻R\(_{26}\)0、R263是否烧坏或开路，整流二极管D\(_{2}\)07、D208是否开路或击穿，滤波电容是否击穿，如果上述元件都正常，说明行输出级没有逆程脉冲。然后再测量行输出管集电极有无电压，如无电压，则可能是去耦电感L\(_{5}\)02的焊点开焊或断线，如有12伏电压时，则需进一步看行输出管的基极有无0.1～0.3伏的负压，如有负压，则是行输出级的故障，如无负压，则故障在行振荡级或行推动级。
（2）测得两个电压都偏低时，可先测量行输出管集电极电压12伏是否偏低，如果正常，将去耦电感L\(_{5}\)02的一头焊开，串接电流表测量行输出级电流，行输出级正常时的电流在0.65A左右，如果大于正常值较多，说明是行输出级的故障，但也可能是前级激励不足引起的。
（3）测得两个电压都高于正常值，先测量行输出管集电极电压12伏是否正常，如果偏高，则是稳压电源故障，如果电源电压12伏正常，则故障在行输出级，可能是逆程电容容量减小。
低电供电式行扫描电路也可以用脉冲示波器来检查故障，方法与前述相同，这里就不再重复了。
3.高压供电式行输出级的检查方法

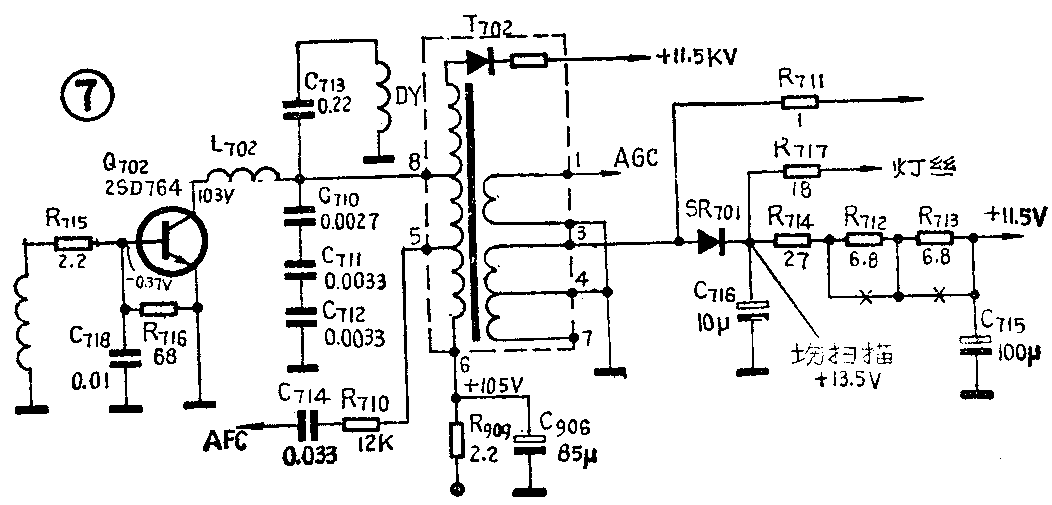

高压供电式行输出级电路，如图7所示，电源电压为+105伏，全机所需的低电压电源由行输出变压器低压绕组提供，变压器绕组34感应的行脉冲电压经SR\(_{7}\)01整流、C716滤波，取得+13.5伏，为场扫描电路提供电源，经限流、降压电阻R\(_{717}\)，为显象管灯丝提供电压，经降压滤波电阻R714、R\(_{713}\)、R712和滤波电容组成的滤波器，取得+11.5伏电压，作为高频头、图象中放、AGC电路和伴音中放电路的电源。由于行输出管集电极约有1000V\(_{p}\)-p的行逆程脉冲电压，行输出管的反向击穿电压参数的余量很小，所以在用万用表测量集电极电压时，当表笔碰集电极的瞬间，产生的浪涌电压往往会损坏行输出管，因此不应这样测量，应当测量SR70l整流后的直流电压来判断行输出级的工作状态。
（1）如果测得SR\(_{7}\)01负极电压在15伏以上，则说明行输出级电压高于正常值，这是由于稳压电源有故障，所以应先排除电源故障，再继续检查行输出级。
（2）如果测得SR\(_{7}\)01负极电压低于13.5伏较多，应检查稳压电源的输出电压，若电压下降到90伏以下，应迅速关机，焊开R909，串接电流表测量电流，正常时应在100毫安左右，若大于130毫安，大多是行输出变压器内部击穿引起的。
当用脉冲示波器检查故障时，如果测得图4波形，说明行输出变压器初级绕组击穿，这时行输出级电流会增大到500mA以上，若开机时间长了，就会烧坏行输出管和电源调整管。可见用脉冲示波器检查故障，既能很快看清故障波形，又能避免扩大故障范围。（李福祥 汪锡明）
