由集成电路AN355组成的伴音电路，包括限幅中频放大、峰值鉴频、直流电子音量控制、音频放大等几部分，直接推动扬声器发声。三洋牌12—T280U1（昆仑B3110）、美乐牌B14llC等电视机均采用AN355组成的伴音电路，此外还应用了双陶瓷滤波作为选频和鉴频回路。现以这几种电视机为例，介绍这种伴音电路常见故障的检修方法。

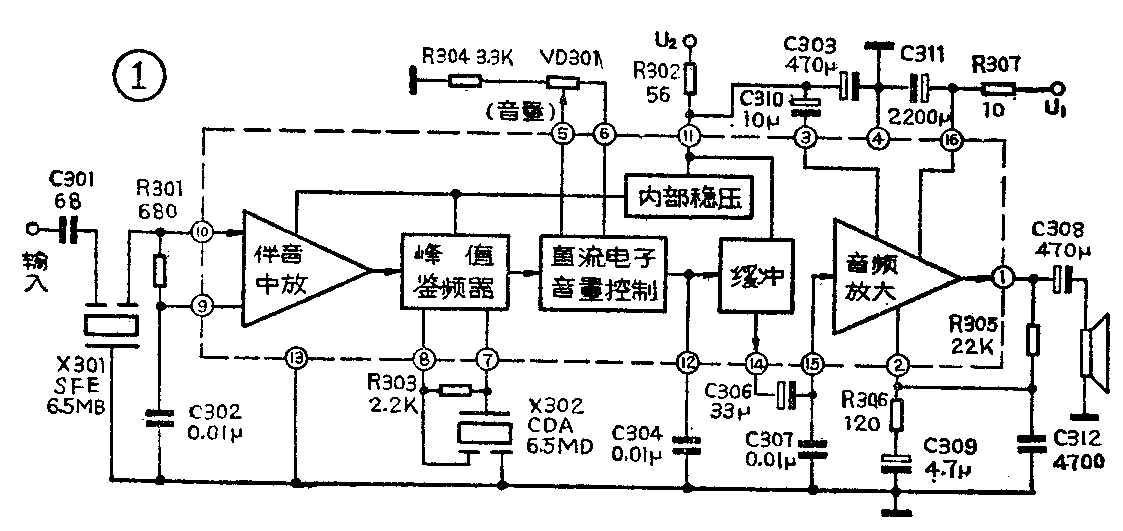

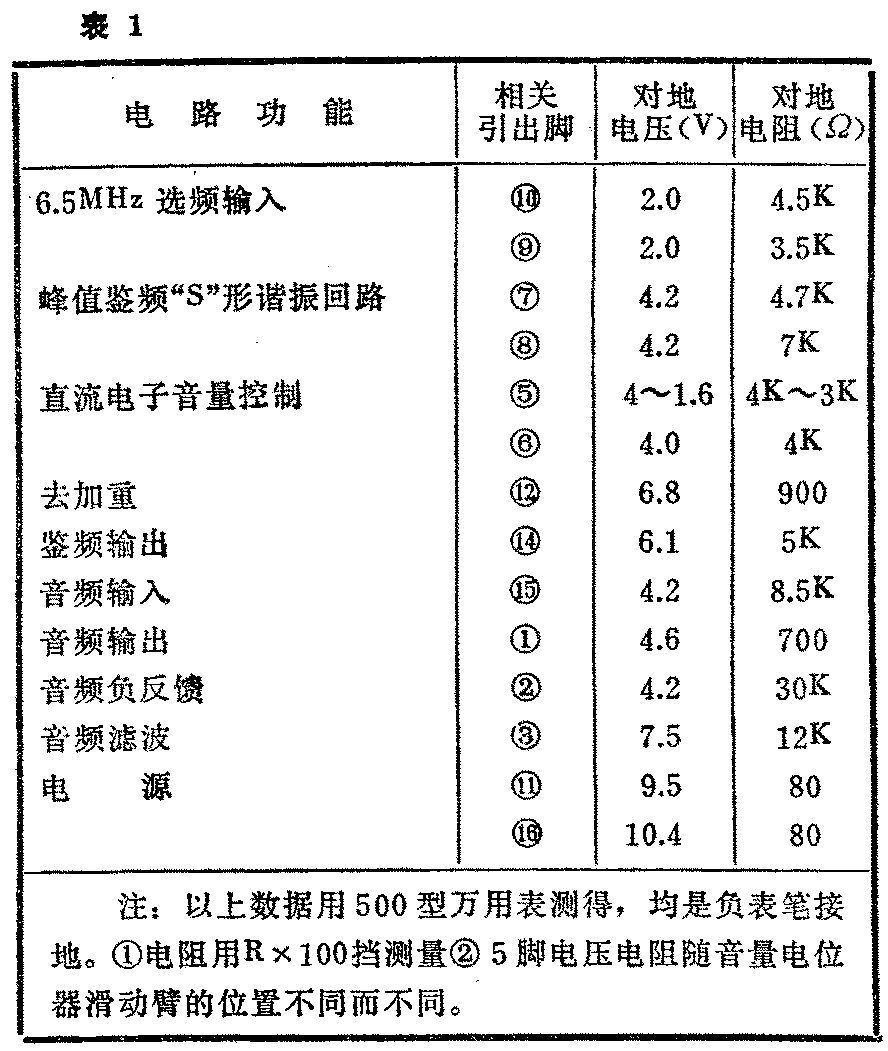

图1是该集成电路的原理图，从视频检波来的6.5MHz伴音中频信号，经X301选频，从AN355⑩脚进入伴音中放电路放大后, 再经鉴频器还原出音频信号，从输出，经外接耦合电容C\(_{3}\)06送至，放大后，从①脚输出推动扬声器发声。调节VD301可改变⑤脚电压，用以改变音量控制电路的工作状态，达到控制音量的目的。正常工作时，集成电路AN355各脚工作电压及对地电阻见表1。此电路常见故障有如下几方面。
（一）有图象无伴音 电视机出现有图象而无伴音故障，一般发生在伴音电路。检修时，首先要确定故障是发生在音频放大部分，还是发生在伴音中频通道。方法是用手握金属物去触碰集成电路，如果扬声器中有“嘟嘟……”的低频声，说明音频放大电路工作正常，故障在伴音中频通道；如果无声，故障在音频放大部分。
1．音频放大部分故障的检查
（1）用万用表R×1档测量扬声器两端的直流电阻，正常值为8Ω左右。当用表笔断续触碰扬声器两引线焊片时，应能听到“喀喀”声，否则是扬声器损坏。常见的故障是多股编织引出线或音圈引出线霉断。
（2）如果扬声器正常，再测量集成电路的电压，正常值为10.4V左右，此电压若为零，则应检查大印制电路板到伴音电路印制板之间的电源连线，看是否开路, C\(_{311}\)短路、R307烧断都会使无电压。如果此电压偏低，应检查C\(_{311}\)是否漏电。
（3）如果电压正常，再检查①脚电压，它是OTL功效的中点电压，正常时为4.5V左右。如果偏高很多，则是集成块损坏；如果偏低较多，则应检查电容C\(_{3}\)08是否漏电，如果C308完好，可能是集成块损坏。当C\(_{3}\)08短路时，极易损坏集成块。
2．伴音中频通道故障的检查：
（1）首先测量脚电压，正常情况下应为9.5V左右。当音频放大电路工作正常时，用金属物触碰脚，扬声器中都应有“嘟嘟……”声。如果触碰无声，则是耦合电容C\(_{3}\)06失效或开路；如果触碰有声而触碰脚无声，则是去加重电容C304短路或集成电路内缓冲电路损坏。
（2）测量⑥、脚的电压，可判断直流音量控制电路的工作情况。正常时，脚电压为6.8V左右，⑥脚电压为4V。调节电位器VD301，⑤脚电压应在1.5～4V之间变化，若变化不大且接近4V, 则是R\(_{3}\)04开路或VD301损坏。当⑤脚电压在上述范围内变化时，脚电压应在6.8～7V之间变化，若无变化，说明集成块损坏。
（3）伴音中放和鉴频电路引起的故障，主要表现为集成块损坏和双陶瓷滤波器失效。正常时，双陶瓷滤波器的三个引出端之间的直流电阻呈开路状态。如果三个引出端之间有短路或严重漏电故障，会使集成块相关引出脚电压失常。遇到这种情况，可将滤波器去掉，再观察电压能否恢复。当怀疑X301失效时，可在C\(_{3}\)01与⑩脚之间跨接一只几十微微法的电容器，使信号不经选频而直接进入放大电路。若无伴音故障是由于X301引起的，这时扬声器中应能听到伴音，但杂音比正常时要大些。这个方法可作为应急修理用。当怀疑X302失效时，可在⑧脚与地之间接一只几千微微法的电容器，扬声器中也应有伴音，但音量小，并有失真，这可作为判断故障的一种方法。当X302损坏元配件时，可将X301代换到X302位置，X301用跨接电容的方法代替。虽然两只滤波器性能不同，但试用证明，用X301代换X302能满足使用要求。
（二）声音小 有以下几种情况：
1．声音小，但音质很好。这种故障一般是负反馈电路中的C\(_{3}\)09容量变小或开路，使音频放大电路出现深度负反馈，从而使增益很低造成的。有条件时，可从注入10mV的音频电压，正常情况下扬声器两端应得到0.5V左右的电压，若此电压不够，应着重检查负反馈元件。
2．双陶瓷滤波器X302参数发生变化，也会产生声小的故障。可用X301代替的方法检查。
3．声音小，但不能开大音量电位器，开大时声音失真。应检查扬声器的音圈与磁心之间的间隙是否有问题。C\(_{3}\)08容量变得很小时，也会出现类似故障。
（三）噪声大 造成噪声大的原因有:（1）去加重电容C\(_{3}\)04开路或漏电；（2）输入端的双陶瓷滤波器X301参数发生变化，使输入到⑩脚的6.5MHz伴音中频信号太弱，经放大，仍达不到限幅电平所致。这种故障有时还伴随有严重的交流声。
（四）交流声大 伴音中出现较大的交流声，除伴音电路本身的故障外，整机电源故障、负载电流大都会产生，检修中应注意区别。常见故障情况有如下几种：
1．将音量电位器关至最小，如果交流声消失，说明故障在伴音中频通道。原因是X301或X302参数发生变化。X302参数变化时，还会产生伴音失真。
2．电容C\(_{3}\)03失效或开路时，也会产生不太严重的交流声，而且与音量电位器的位置无关。
3．电容C\(_{311}\)容量变小时，会产生交流声，也与音量电位器的位置无关。C311完全失效或开路时，当把音量开到最大，还会产生低频自激，甚至出现汽船声。检修中置换元器件的方法如下所述。
1．集成电路AN355损坏时，可用国产集成块BGD355直接代换。μPC1353C与AN355功能相同，原则上可代用，但引出脚排列位置不同，部分外围元件的接法也有些区别，代换时应按μPC1353C的引出脚和外围元件重新改装。

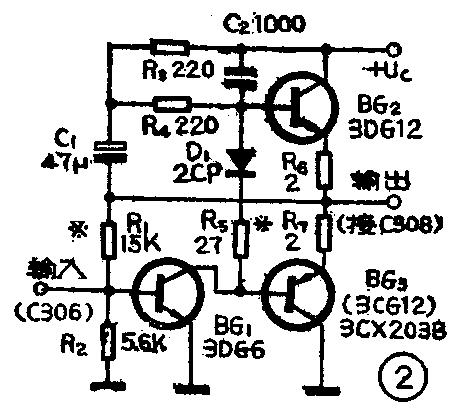

2．如果AN355只是音频放大部分损坏，可用分立元件组装一只简易音频放大电路代替，电路如图2所示，印制电路板如图3所示。代换时集成电路的安装位置不变，但要将接到的印制导线切断，将C\(_{3}\)06原接的一端改接到放大器的输入端，将C308原接①脚的一端改接到放大器的输出端，将R\(_{3}\)07、C311原接的端子接至放大器的U\(_{C}\)端。放大器的地线端子与伴音印制板大面积铜箔（地）之间应用粗线连接。加装的简易放大器支撑在集成电路的上方。放大器的调试方法与一般OTL放大电路相同，调节R1使输出端的电压等于\(\frac{1}{2}\)U\(_{C}\)，调节R5使静态电流为10mA左右。

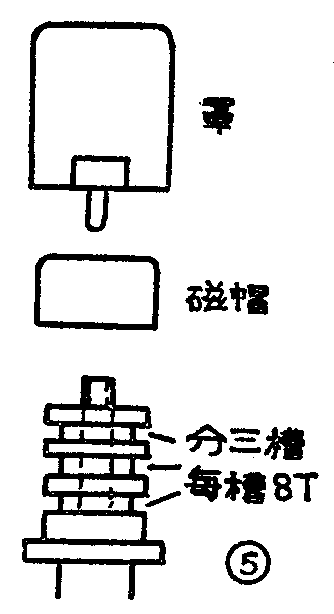

3．鉴频回路X302损坏后，可用LC回路代替。电路如图4所示，线圈L用10K型电视中周绕制。用φ0.1mm的高强度漆包线绕24圈，分三槽绕，每槽8圈，如图5所示。接入电路后，用伴音信号进行调试，调节磁心，使伴音失真最小。
4．当输入回路滤波器X301损坏时，也可用LC谐振回路代替，如图6所示。图中T301的初级制作数据同鉴频回路，次级用φ0.1mm的漆包线绕6圈，分三槽绕，每槽2圈。调整输入回路磁心时，应使伴音声音最大而噪声（沙沙声）最小。
用LC回路代替X301、X302时，这几种电视机都准备了安装位置和安装孔，装上即可。（刘裕昌 彭应均）
