进口的各种牌号的彩色电视机，因电路设计不同，所用的行输出变压器绕组也不同。但是，都采用密封式的一体化行输出变压器，损坏之后，无法拆开修换。若无原配件，只好长期搁置。
我们对TC－481D型彩色电视机的行输出变压器作过代换实验。选用绕组输出电压相近、磁心外露且其空隙较大的行输出变压器，经稍加改制，代用后效果较好。下面介绍具体代用的方法。

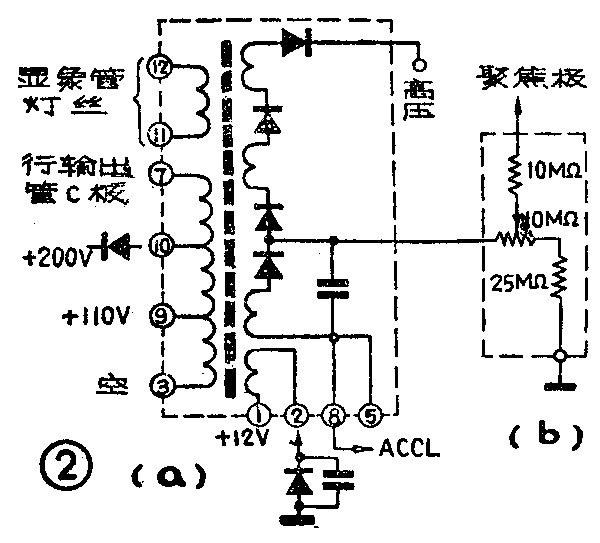

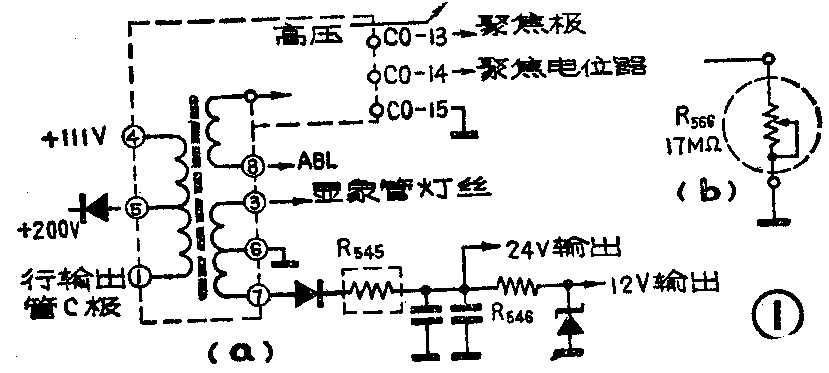

TC—481D型彩色电视机的行输出变压器原理电路如图1，其中虚线框内部分，为一密封的整体。这种变压器有一组输出电压为24伏的绕组，24伏电压经降压电阻R\(_{545}\)之后，给出12伏电压。现选用日立牌CRP－149D型彩色电视机用的行输出变压器（其原理电路如图2）来代替。

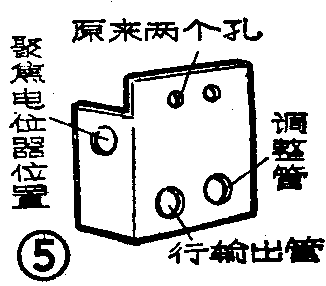

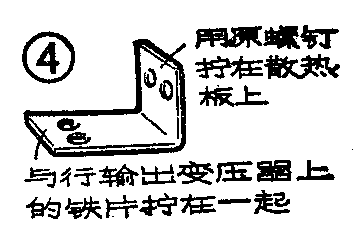

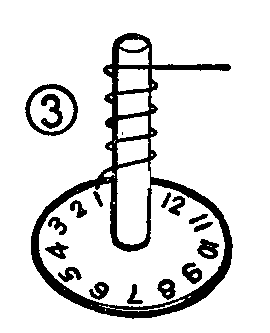

将图1、图2进行比较，可以看出：除图2无24伏输出电压绕组外，其它绕组输出电压相差不大，可不作较大改动，只增绕一组12伏绕组即可。加绕时，先在磁心外露部分裹上一层绝缘纸，然后用直径为0.23毫米左右、长约85厘米的漆包线，一头先焊在变压器引出脚①上，用另一头进行穿绕，共绕11圈，绕向见图3。安装时，根据所在位置，先按图4做一个角形铁支架（简称角铁），使行输出变压器悬在大底板上，不要碰着四周的其它元件。角铁窄边上的孔，要比照大散热板上面的两个孔的位置打眼，见图5。角铁另一边的孔，要与变压器铁板上的孔的位置相吻合。固定好以后，按照两种变压器脚的对应关系，焊好各色接线。因原聚焦电位器只有17MΩ，接法也不同，必须拆下换用CRP—149D机附在行输出变压器上的聚焦合，将接线焊好即可。（徐启中）
