要求
一张复杂的电视机电路图摆在眼前，应当看哪些东西？怎样才能算看懂它？我以为须做到以下三点：
1．应能根据电视机的详细方块图，在整机电路图上，找出相应的具体电路，作到“对号入座”。这是看图的起码要求。
所谓“对号入座”是指：由于各绘图者的习惯不同，同一个单元电路的画法也可能各异，或放置在整机图上的位置也不一样，也可能把一个单元电路“解肢”。在这种情况下，能够认出整机电路图中与方块图相对应的，各具体单元电路的位置、名称和电路范围。
对于只需要作概括了解的人来说，达到这一步就可以了。但是对于需要深入了解或维修人员来说，就远远不够了，还需作到下面的要求。
2．不仅要熟悉构成各个单元电路的具体电路结构及主要功能，还应了解各级电路上信号的频率、幅度、波形的特点。
在电视机内完成同一种功能的电路，往往可有几种完全不同的电路形式，甚至它们的波形、幅度也不相同。例如，场振荡电路，可有间歇振荡器、多谐振荡器、互补再生环振荡器、单结晶体管振荡器、可控硅振荡器等多种类型。而其中每一类，又可以有几种不同的具体结构形式，象间歇振荡器有发射极接地的基极RC时间常数型、集电极接地的发射极RC时间常数型等；多谐振荡器可有集——基耦合型、射极耦合型及大反馈环型多谐振荡器，等等。可见，要看懂电路图，必须搞清楚各类电视机的各个单元电路的结构特点，否则就不可能鉴别各电路属于哪一类，也不可能知道它的优缺点。
3．应明确电路里各个元器件（至少是主要元器件）的作用及特点，了解电路及器件的有关数据。这是对看图的更高要求。
机内各个元器件的选取，都是经过精心考虑的。由于各个元器件在电路中的地位、作用各不相同，有的是关键性器件，有的是附属件，所以在要求上就不一样，有的要求数据很精确，有的数据相差几倍也无妨。在看图过程中，对这些也应予以注意。
一般规律是：就整机来说，在分立器件电视机电路图中，电子管或晶体管是各级电路的核心；在集成电路电视机中，集成电路块是核心。就具体电路而言，某些电路中二极管是关键器件；在通道电路里，LC谐振回路大多对单元电路的频率特性有重要影响；在脉冲电路中，一些RC充放电电路及RL电路对脉冲信号的频率、波形有重要影响。
看电路图时，既要看清电路的具体结构特点，还要作到“心中有数”，即对电路图上一些特殊点处标出的对地电压值，作为看图的内容之一加以了解。因为直流工作点直接影响着电路的工作状态和性能，它不仅决定了电路静态处于饱和态、截止态、放大态或浅导通态，还确定了电路工作在开关态、线性放大态或限幅放大态。直流工作点不当，可能引起图象灰度失真、同步不良、输出电平降低、功耗增大等恶劣后果。
随着集成电路电视机的迅速发展，应尽快熟悉和掌握集成电路电视机的特点和电路，为此应了解各有关集成块内部电路的结构特点，掌握每种集成块各有何功能，各引出脚有何用途以及各脚外接元器件的作用，最好也能知道各脚的正常电压值。熟悉了这些内容，对看懂集成化电视机电路图带来极大方便。
方法

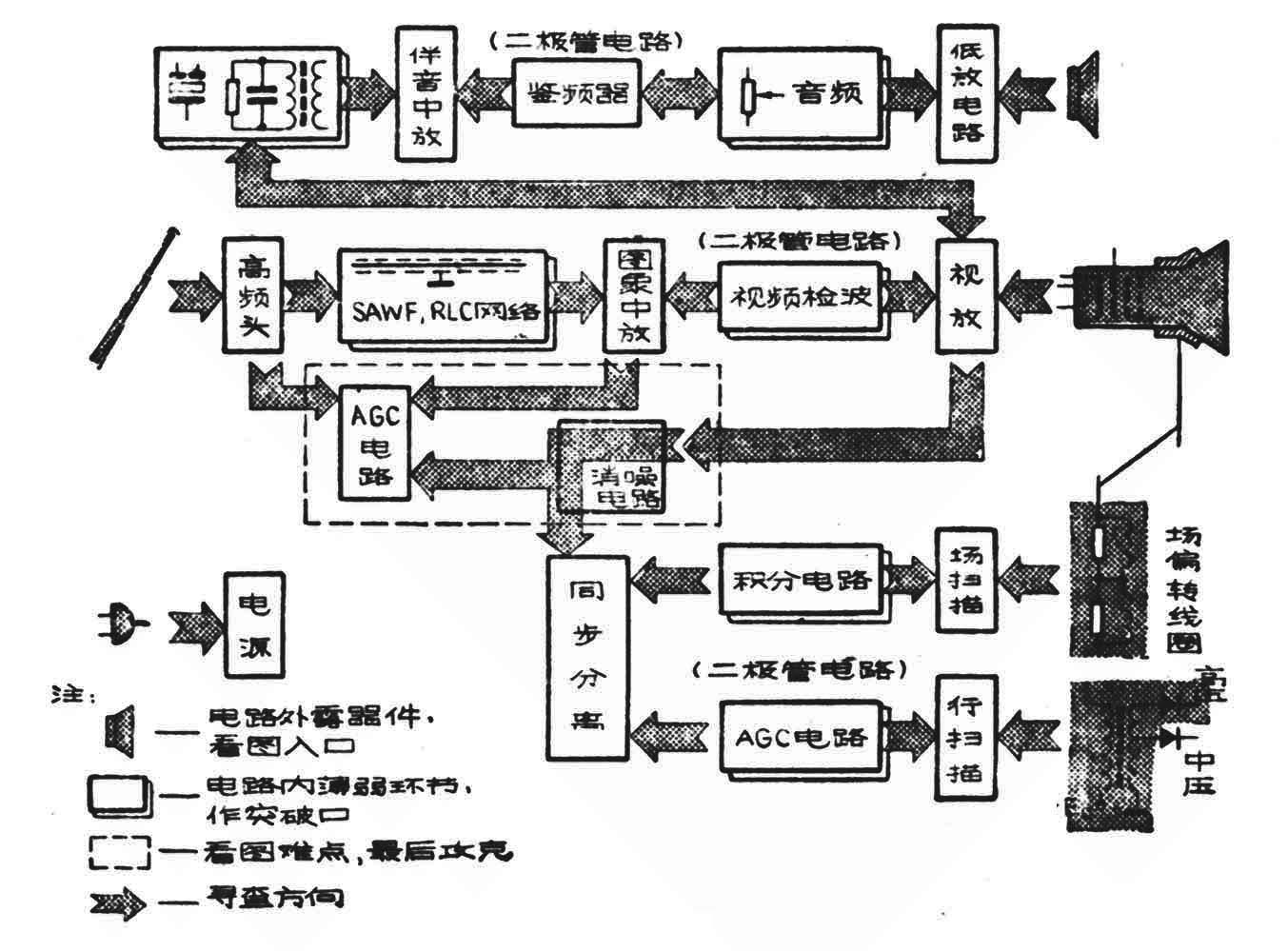

拿到一张黑白电视机电路图后，怎样才能达到使电路图与整机方块图“对上号”，并辨明各单元电路的结构及功能等要求呢？这里有个识图的方法、步骤问题。本文采取外围包抄的方法，由外向内，由易到难，先看电路图边缘处直观、外露的元器件和电路；然后，寻找图内易看懂的环节作为识别电路内部的突破口；最后，留下图中个别难点，集中精力围歼。下面结合图1说明看图的具体方法和步骤。
第一步：直观入手，选好入口
电路图中的电视接收天线、扬声器、显象管、电源插头等符号比较容易识别，它们的部位也容易找到；显象管上的行、场偏转线圈和行输出变压器（它通过一条粗的绝缘导线与显象管侧面高压咀相连）的符号也不难识别。我们把这六个最直观、最简单、易认的器件作为“进攻“的突破口，顺着信号通路连线，就能找到它们的邻近电路。例如，交流电源插头一定接电源变换电路或电源变压器、整流稳压电路；由天线向后必定连接高频头，有的整机图上高频头图仅画了个方框表示，在方框的后面就是图象中放级；由扬声器向前必定连接音频放大电路；由显象管阴极（或栅极）向前必连接视放末级，而它的加速极、聚焦极、高压阳极（即高压咀）均与行输出变压器的次级的高、中压整流电路相接，显象管外围还设置有消亮点电路、亮度调整及自动亮度限制（ABL）电路等；由场偏转线圈向前必连接场输出电路；由行输出变压器（它与行偏转线圈多属交流并联！）向前必连接行输出级。进一步向图中间部分深入，由电视天线向后和显象管向前寻找是电视机的图象通道部分，按其先后顺序排列是高频头、图象中放、视频检波器及视放级。由行、场偏转线圈向前是行、场扫描电路，再向前就是同步分离电路。由扬声器向前是音频放大器、鉴频器及伴音中放级组成的伴音电路，这三部分电路的界限如何确定？伴音电路的输入端在何处？另外，找到各部分电路后，还应当进一步确定各部分电路的级数及其基本电路的类型。显然，这一系列问题尚需进一步解决。
第二步：寻找弱点，确定界限
整机图内各部分电路的繁简、难易程度总有不同，而且中间部位的电路总有一些元器件或网络既使是初学者，也一看就能抓住它。它们是电路图中的薄弱环节，可作为电路内部的突破口，与第一步方法相配合，通过内外夹攻，或由这些内部突破口向外出击，可以确定各部分电路的界限，进而攻克一大批单元电路。
首先，和三极管电路相比，以二极管为中心的电路数容易识别和记忆，是电路图中的薄弱环节。例如，电路中的视频检波电路和半导体收音机的检波电路部位相似，基本电路也相同，都是以二极管为中心的幅度检波电路，仅是二极管D后面的π型滤波器在这里是LC低通滤波器（见《基本电路》一文），而在收音机中是RC低通滤波器。再例如，鉴频器（是调频波检波器）似乎复杂，实际上不论是比例鉴频器，还是相位鉴频器，都可以看成是双调回路与两个幅度检波器的组合，当然各鉴频器中的两个幅度检波二极管或者是直流首尾相接，或者是首首相顶、尾尾相连。可见掌握了电路特点，鉴频器并不难识别。鉴相器（是AFC电路的主体），是以两个二极管为核心的相位比较电路，了解了它的功能及电路构成后，也比较容易记忆和识别。视频检波器、鉴频器和鉴相器这三个电路，在大多数晶体管电视机或电子管电视机中，都采用以二极管为核心的同一电路。既使有的电视机采用了其它元器件，电路原理也还是相同，结构相似，容易辩认。于是，在看图时，我们可以以整机方块图为依据，以上述三个二极管电路为识别内部电路的突破口，向两侧扩展，使识图工作进一步深入。例如，由视放级向前遇到的二极管电路是视频检波器（应对照其基本电路），于是视放级两侧的界限明确了，而在视频检波器后面必是预视放级；由视频检波器再向前推必是图象中放级。再例如，由音频放大器向前所遇到的二极管电路是鉴频器（也应对照基本电路），于是音频放大器的电路范围明确了；而且鉴频器前面的电路必是伴音中放电路。再有，由行输出变压器向前推，经过几级单元电路就遇到以二极管为核心的AFC电路（对照基本电路），于是整个行扫描电路的界限就找到了，而且AFC电路后面必是行振荡电路；而AFC电路前面必是同步分离电路。可见，通过寻找、确定二极管电路，把一些电路界限画清了，而且也把一些单元电路确定下来。
整机图中还有另一些易识别和易记忆的电路（例如一些特定的RLC网络或器件），也可以做为电路内部的“出击口”。例如，由高频头向后是图象中放级，两者之间多用同轴电缆（注意使用的符号！）连接；而且图象中放级的输入电路，都是由RLC网络（以各种吸收回路为主体）或声表面波器件（SAWF）构成的5～6MHz宽的带通滤波器，作为电视机的第二道大门。再例如，伴音中放级输入端，多设置一个6.5MHz的单调谐回路或者是三端陶瓷滤波器，它是第二伴音中频信号的耦合电路，多处在预视放级的集电极电路上，实际上它起着伴音电路大门的作用。
由场扫描电路向前，必找到2～3节RC网络组成的积分电路，而在积分电路的后面，必定是场振荡电路，前面必是场同步放大器或幅度分离电路。
以上这些部分都比较直观，容易识别。找到它们，就可以找到高频头与图象中放、图象通道与伴音电路、同步分离与场扫描电路之间的界限和一些单元电路。
在有些整机电路图中，已经用文字直接标示出各部分电路的功能，这给初学识图者带来了极大方便。而在多数的整机电路图中，是在某些电位器或可调电感等元器件旁标明其功能。如音量、对比度、亮度、聚焦、行频（水平同步）、行线性、行幅度、场频（垂直同步）、场线性、场幅度等等。这些元器件，可以作为认识整机图中另一类内部电路的突破口。显然标明场频、场幅度、场线性的电路，一定是场扫描中的电路。其中，标明场频的地方必为场振荡器；标明行频、行线性、行幅度的电路，必为行扫描中的电路。其中，标明行频的地方多在行振荡级，标明行线性、行幅度处，必为行输出级；标音量的地方，多是鉴频器与音频放大器的交界处；对比度多位于视放末级；标亮度、聚焦的地方是显象管外围电路。
总之，通过寻找、确定图内特定的二极管电路、RLC网络及电视机可调元器件等容易识别的薄弱环节，可以最后确定高频头、图象中放、视频检波、视放级、伴音电路、同步分离、AFC电路、行扫描、场扫描、电源电路的范围。在此基础上，结合对各单元电路基本电路的分析，可以确定以上各部分电路各由几级单元电路构成，各单元电路的结构特点、主要功能以及其主要元器件作用等。
第三步：前后联系，难点变易
识图的最后一关是辨认自动增益控制电路（AGC）及消噪电路（ANC）等机内辅助电路。可是，由于各厂家设计思路不同其电路形式往往差别较大，这给初学看图者带来了较大困难。因此，识别这些电路既是看图的最后一步，也是看图的难点。其实，按照黑白电视机方块图及本文附图，根据电视机各部分电路间的相互联系，找到它们的所在部位并不困难。
消噪电路（又称抗干扰电路）主要是抑制大幅度、窄脉冲的干扰作用。目前，多把它归为同步分离电路的一个部分。它的位置大致设置在预视放级与AGC电路、同步分离电路之间。因此，在找出预视放电路、同步分离、AGC电路的基础上，结合对单元电路基本电路的分析，就会找到消噪电路。
AGC电路的输入端经过消噪电路与预视放级相联接，它的输入端（也可能经过消噪电路）还与幅度分离电路的输入端相连接。AGC电路首端繁杂且不易辨别，但是AGC电路的输出端是与图象中放（多是第一、二级）及高频头（是高放级）相连，一般容易寻找。那么只要找到高频头与AGC电路的连线（高放AGC电压），和图象中放级与AGC电路的连线（中放AGC电压）时，就抓住了AGC电路的“尾巴”。然后，顺藤摸瓜，就能摸到AGC电路的首端，并能够判断出AGC电路的类型、结构及其主要元器件。
实际情况多是AGC电路与消噪电路同时被捉到，然后再通过对电路分析进一步区分开。
至此，对整机电路图的各个部分及各单元电路进行了基本分析。为了证实前面分析、判断的是否正确，应当对整机电路图再进行一次统一、协调和复查工作，以防漏判、错判或重迭。本文是针对一般普及型分立器件电视机归纳的看图方法。有的电视机电路程式比较奇特，在掌握了以上看图的基本思想的基础上，可以灵活地完成识图工作。这个识图方法也适用于集成电路电视机。（董振武）
