本刊去年第五、六期发表了我写的《模拟立体声、立体声两用扩音机》一文，引起了许多读者的兴趣，许多读者来信询问该机使用、安装、调试中的一些问题，下面回答几个有共性的问题，可供参考。
1．原扩音机不失真输出功率仅有2×5W，能否在不改动电路结构的情况下，使输出功率再提高一些？
答: 只要将电路图中的个别元、器件参数稍改动一下，就可以提高输出功率。具体办法是：①将电路直流供电电压由24伏提高到32伏。为此，应将电源变压器次级交流电压由18伏提高到24伏，经整流滤波以后，就能得到32伏直流电压了；②电源滤波电容的耐压值应提高到32伏；③将去年第5期第8页图1电源部分的电阻4R\(_{2}\)的阻值改为2千欧，这样VB电压值仍为18伏；④功率放大部分的四只DD01大功率管及推动管3DG、3CG的BV\(_{ceo}\)均应选取大于35伏的，否则容易烧管子。上述元件值及电源电压值改动后，中点电压VF必须从新调整。读者可以按照图1电路改制。
2．本扩音机对扬声器及扬声器的摆放位置有无特殊要求？
答：由于本扩音机采用的是OTL电路，因此对负载阻抗要求并不严格，一般选配4～16欧扬声器都可以。扩音机选配4欧扬声器时输出功率大一些；选配16欧扬声器时，输出功率会小一些。最好给扩音机配备两个由高、低音扬声器组成的组合扬声器箱，两个音箱应完全一样。音箱的摆放位置与听音者的位置及房间大小有关，一般说来，听音者与两个音箱之间成等边三角形时效果最好。每个音箱的功率应在10瓦左右。
3. 不少收音机、收录机、电视机等音响设备都设有8欧耳机输出播孔，当从耳机孔输出信号时如何与扩音机输入端联接？
答：为了便于本扩音机与上述几种音源直接联接，在图1电路图的输入端增设了一级阻抗转换器，以适合“耳机”和“线路”两种音源，由开关K\(_{2}\)控制。当K2拨到“耳机”档时，可直接采用带插头的屏蔽连接线连接，屏蔽线一端的插头插入音源的耳塞插孔，另一端插入扩音机的输入插孔。如果耳机信号是单声道的，则可将屏蔽连接线插头任意插到扩音机“R”或“L”声道输入插孔；如果耳机信号是立体声的，则应将R插头和L插头分别插入扩音机“R”或“L”声道插孔。
原音源的音量电位器可用来调整扩音机输入电压的大小，一般说来输入电压应小于2伏，如果输入信号太强。因扩音机输入端动态范围不够会引起失真。
4．在不带耳机输出插孔的音响设备上，在业余条件下如何加接耳机插孔？
答：可如图2所示进行改接。
5．有哪些音源可以直接与扩音机“线路”输入端直接配接？
答：可直接配接的音源有：①单声道或立体声的压电式晶体拾音器唱机唱头输出信号。信号连接线应采用屏蔽线；②中、高档收录机一般都设有“线路”输出插口，与扩音机配接时，可用合适的录音机的转录线与扩音机直接配接；③一般电子管收音机都有拾音输入插孔，可以从这个插孔中接收音机检波后部分的焊片上引出信号，然后通过屏蔽线与扩音机“线路”输入端直接配接。
6．有的音源设备没有设“线路”输出插孔，那么应怎样加接输出插座呢？

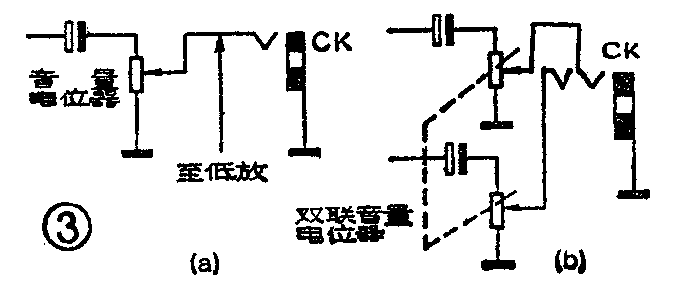

答：单声道音响设备可按图3a在音量电位器后加接，双声道立体声设备可按图3b形式在音量电位器后加接。但应该注意，所要改装的音响设备，该插孔处的输出电压应大于200毫伏，否则因扩音机灵敏度偏低，音量将不会太大。改装好以后，调节原音响设备上的音量电位器，可改变扩音机输入信号的大小。由于线路输入形式具有较高的信噪比和保真度，所以在有条件的情况下应尽量采用此形式扩音。
7．本扩音机的录敏度较低，怎样才能与输出电平较低的各种音源相配接呢？

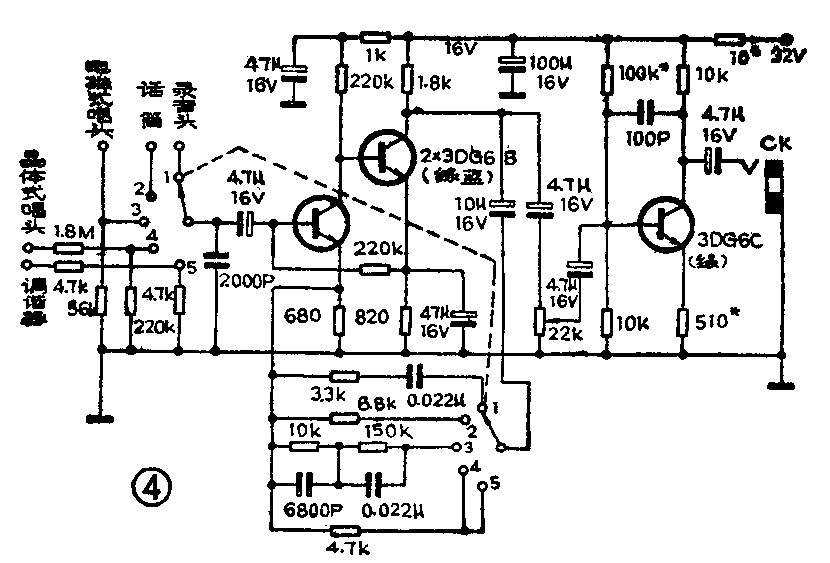

答：有些音源，如电容式话筒，动圈式话筒、录音机磁头输出信号、电磁式拾音器以及有些无线电业余爱好者自制的一些调谐器，其输出信号较弱，不能与本扩音机输入端直接连接。为此，我们设计了与本扩音机相配合的一个输入转换头（见图4），可供广大读者自制时参考。图4中只画出了一个单声道电路，如果是配接立体声音源，则只需照图4再制作一块板即可。图中的电位器W用于调节输出电平大小，对于立体声音源，W可用双联电位器代替。
8.本扩音机的低放部分能否改为性能更好的OCL电路，以更好地改善放音效果？
答：完全可以。根据大多数读者来信要求，辽宁省朝阳市无线电器材厂从新设计并生产了一种采用OCL电路输出的MLT－D型立体声、模拟立体声两用扩音机，该机的输出功率、频率响应范围、音调控制能力及整机的灵敏度都有较大提高。其具体指标为：不失真输出功率大于2×10瓦；频率响应范围20～20000赫；高、低音控制范围大于30分贝；输入灵敏度，模拟档≤100毫伏，线路档≤40毫伏，可直接与各种收音机的检波级输出端相连；输入动态范围可扩展到30分贝，从而改善了与各种音源连接时的适应能力。
新机型还增加了由+、-位（+红-级）发光二极管组成的立体声电平指示器，使用者可以通过它形象地观察模拟立体声的放音效果。 （未完待续）(吴学锋)
