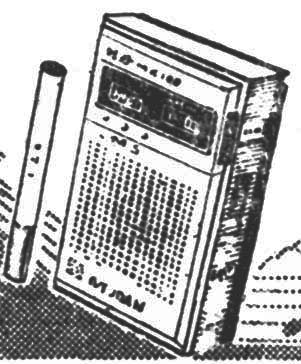

牡丹MX－108型薄型袖珍电子表收音机是北京无线电厂自行设计制造的计时收音两用机。该机外形别致，小巧（见题头），音质好，能计时，投放市场后，立即受到用户欢迎，尤其是在校学生为之向往。
牡丹MX－108电子表收音机各项指标均达到调幅收音机C－C类产品要求。频率范围为525～1605KHz。最大输出时可达120mW。静态耗电仅1.6mA，最大音频功率输出时约60mA，总耗电量约为分立元件6管收音机的十分之一，两节2号电池可使用两个半月。该机由于采用了超小型扬声器，超小型的双连电容器、电位器和电解电容，使外型尺寸可达116×68×23mm，重量包括电池在内仅为168克。

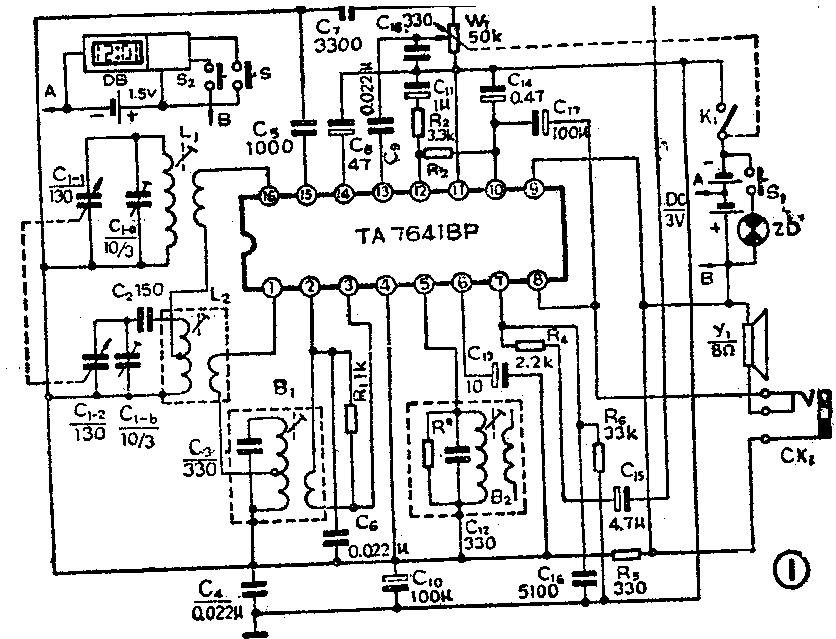

牡丹MX－108电子表收音机采用一只TA－7641BP单片集成电路。内部包括混频、本振、中频放大、检波、自动增益控制、音频放大及功率放大等全部电路。外围元件也很少，除双连电容、电位器、扬声器、中周、本振线圈及磁棒天线外，只有17只固定电容和6只1／8W碳膜电阻，大大减化了电路结构。该机调整十分简便，只需调整R\(_{7}\)阻值便可控制全机增益。B1\(_{2}\)为中频变压器，出厂前已调到465KHz。覆盖低端时可调L2磁帽，覆盖高端可调半可变电容C\(_{1－b}\)。统调低端600KHz时调L1线圈在磁棒上的位置，统调高端1500KHz可调整半可变电容C\(_{1}\)-a，以上出厂前均已调好。

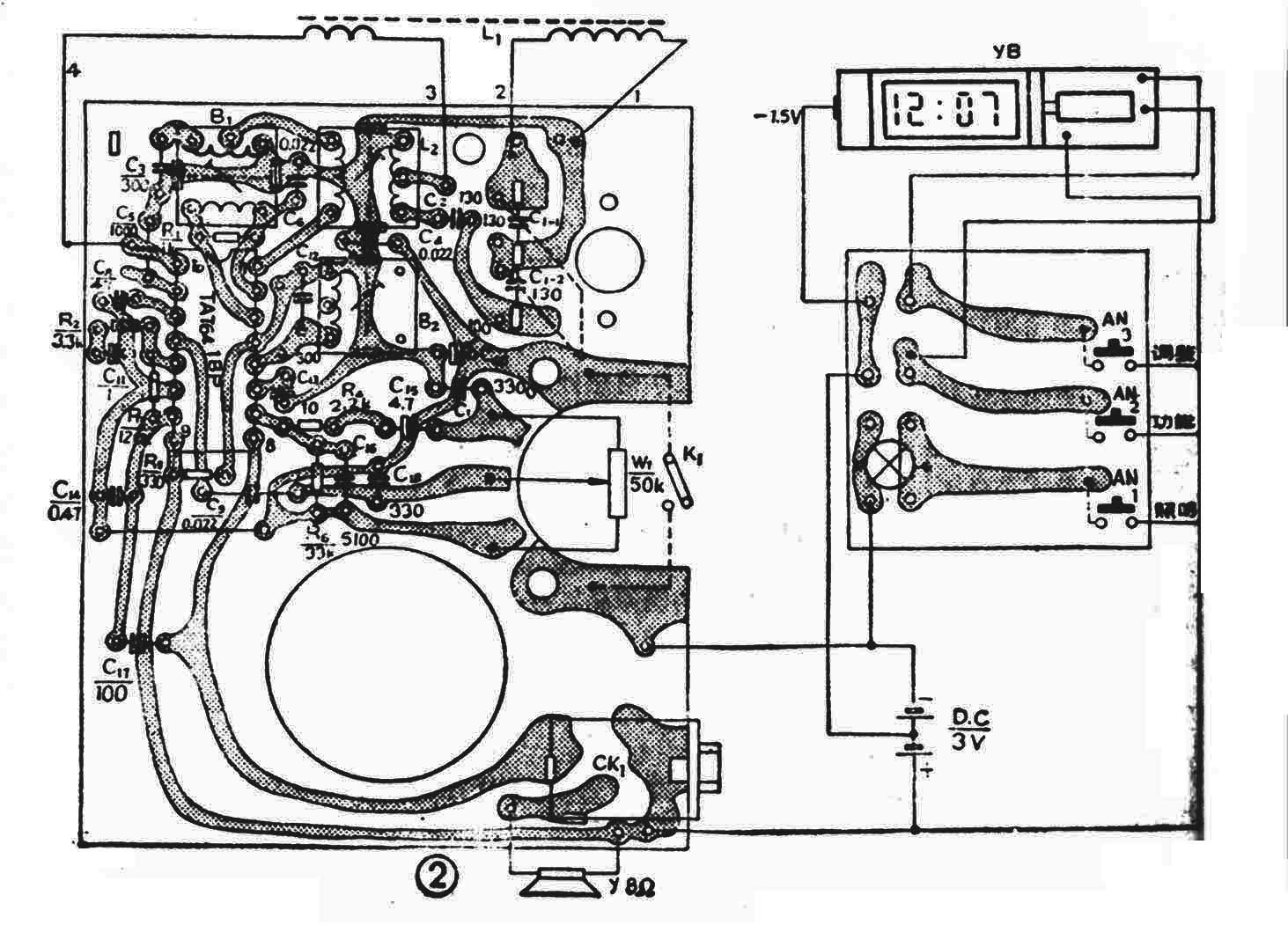

牡丹MX－108收音机上装有一只进口液晶（LCD）显示的电子表，其供电方式有两种。一种为单独用一节五号电池供电；一种是从收音机的电源中得到供电，图1是这种供电方式的电路图。收音机中留出两种供电方式的位置。面板上的液晶电子表的显示板上有三个按键，左边的L键用表来控制电子表照明。中间的M键是功能键，右边的S键是调整键。电子表正常工作时液晶显示板上显示出时和分，时分之间有两个闪动的小点，每闪动一次表示一秒钟。轻按一下S键，显示板上即出现月、日的数字，再轻按一下S键即可显示出秒的数字。电子表的校正方法如下：首先使表恢复到时、分的位置。轻按一下M键，显示板出现月的数字，然后每按动一下S键，数字增加1，直到所需的月数。再按一下M键，显示板就出现日的数字，然后每按一下S键，日的数字增加1，直到所需的日数。再轻按一下M键，显示板上就会出现时的数字和字母A（或字母P）。由于液晶极采用12小时制，所以用A表示上午，用P表示下午。假如你是下午4点钟校时，先按一下M，此时如果出现的是A和某一个数字，就连续按S键，每按一下，数字增加1，过了12之后，字母A消失，字母P出现，继续按S键，直到所需的时间。校正分的方法操作与上述雷同，不再赘述。校完分之后再按M键，显示板回到正常工作位置，即出现时、分及两个闪动的小点。该表耗电仅为5μA。误差24小时正负5秒。图2是牡丹—108型电子表收音机的印板图，供修理时参考。(陈广仙)
