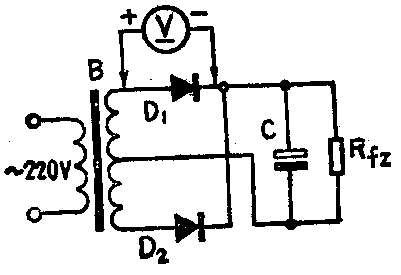

我们知道，二极管的正向压降均为零点几伏（锗管约0.2V，硅管约0.7V）。有人用万用表直流电压档测量图中整流二极管D\(_{1}\)的正向压降，结果发现电表的指针反偏。把表笔反过来测量，又发现电表的指示和想像的大不一样，而整流和滤波电路都正常。请大家想一想，这是为什么？
想想看答案
全波整流电路是由两个半波整流电路组合成的，在交流电的一个周期内，二极管D\(_{1}\)和D2轮流导电，输出脉动电流，再通过电容C的滤波作用，使负载电阻R\(_{fz}\)上得到较平稳的直流电压。对于直流电压或电流，变压器次级的两组线圈相当于短路（变压器线圈电阻忽略不计）。也就是说二极管D1的正极与直流电源的负端（即变压器中心抽头）相当于同电位。由此可见，当用直流电压表测量D\(_{1}\)两端的正向压降时，实际上是测量整流电路输出的直流电压。显然此时电压表的极性与直流电源消极性相反，而且将表笔反过来所测的数值比想像的要大得多。（王南阳）
