人们习惯以表机的“功能个数“或者是“专用功能”去称呼和区别各种不同的液晶显示电子手表(以下简称液晶手表)。常见的五功能手表,就是指它有五项显示功能(月、日、时、分、秒)。至于六功能、七功能八功能和十二功能等手表,它们的显示功能则分别为六项、七项、八项和十二项,具体的功能内容因表而异,可按说明书进行确定。还有一些手表,常常根据它的专用功能来定名。例如:把具有闹响功能而能定时报闹的,称为“电子闹表”或“闹表”;而把带有1/10秒或1/100秒精度用于体育比赛等场合进行计时用的,称为“电子秒表”或“秒表”等等。

值得注意的是,液晶手表在它的基本的、正规的功能以外,各种不同表机还常带有一些不甚引人注目的辅助逻辑和附加功能,这些显示特点,往往容易被人忽视,甚至误为是故障现象。为了发挥液晶手表的这些设计效用和了解它们的使用方法,现将常见的几种款式的有关使用情况介绍如下。

1.五功能手表的交替显示状态:五功能手表,是用三个半字的液晶屏来显示五种功能,由于面值有限,一般只能看到“时分”显示,只有通过按钮转换,才能看到“月日”和“秒”显示。表机的 CMOS电路设计者考虑到人们骑车或双手劳动时使用按钮操作不便,特意设置了一个交替显示状态,即“时分”和“月日”显示每隔两秒钟自动交替一次。这样,在不需操作按钮的情况下,使用者就可以同时看到四个功能状态。

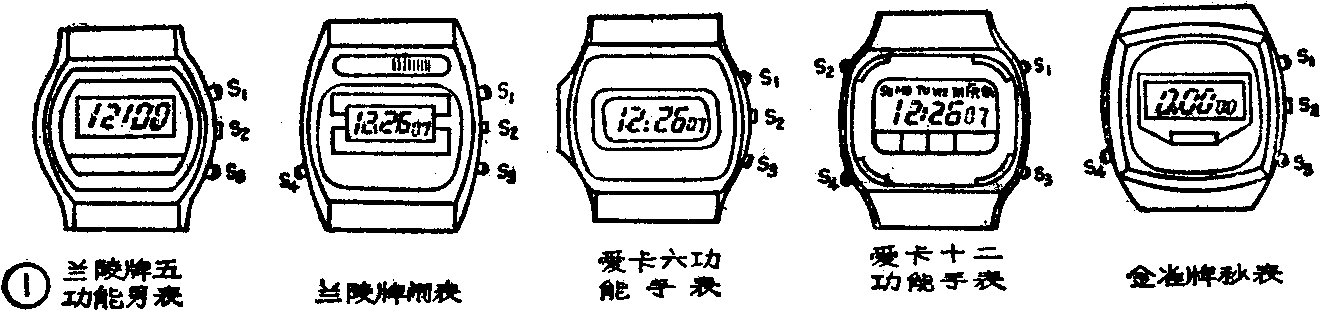

以兰陵牌五功能男表为例,只要在通常的“时分”显示状态按一下S\(_{2}\)(暗钮),表机显示立即转入交管状态。反之,按动S2五次,表机恢复为“时分”显示状态(本文介绍的部分款式的按钮位置,可参看附图)。

图1
图1 🔍原图 (1334×330)

交替过程中出现冒号“:”,表示为“时分”;没有冒号时为“月日”。冒号是“时”“分”之间的分隔符号,冒号闪动也表示表机在正常运走。

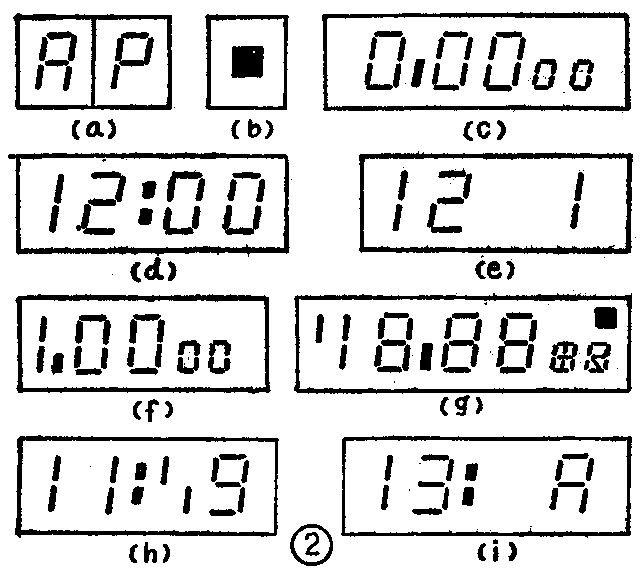

2.上、下午标记的含义要认清:上、下午标记常有两种。一种是用“A”(见图2a)或“AM”表示上午,“P”或“PM”表示下午。例如兰陵牌五、六功能手表和明珠牌闹表等就是如此。另一种是用定点“■”形式(出现在液晶屏右上角)来表示上、下午。由于CMOS电路设计的不同,定点的含义并不统一。例如,有定点在兰陵牌闹表表示为上午,而金雀牌秒表则表示为下午。所以使用时应参看说明书,不要把上、下午标记的含义搞错,否则显示日期就会出现差错,即提前十二小时进入第二天。

图2
图2 🔍原图 (642×575)

3.秒位功能可以选定:这种情况多出现在5\(\frac{1}{2}\)位(五个半字)和6位(六个字)显示的多功能液晶手表中。这时的“时、分、秒”常态显示,其“秒”显示位置上的功能可以变更和选择,以利实际需要和方便使用。例如,兰陵牌闹表及爱卡(ELCAP)牌手表,它们的“时、分、秒”显示可以变换成“时、分、日”或继而变为“时、分、星期”形式。由于这些手表的秒位功能可以单独变化,所以在按钮受到无意碰触以后,秒位数字往往停止跳动,使用者容易产生表停走的误解。其实,这是秒位功能转换为“日期”或“星期”的缘故。

4.调校过程的自动切换:表机在对时调校过程中,如果让某一功能显示状态滞留过久时,电路将自动切换,恢复到常态显示状态。例如兰陵牌SD型六功能男表,当调校处于“月”、“日”、“时”、“分”任一单独功能而持续20秒钟状态不变时,表机自动恢复到“时分、秒”常态显示,原来状态自行消失。

5.状态转换中的时间延迟:液晶显示在转换过程中,为了延长瞬读时间和使状态可靠转换,需要经过2~3秒钟的时间延迟才能翻转。例如兰陵牌五功能手表在“时分”状态中按下S\(_{3}\)时,立即转为“月日”瞬读状态,释放S32~3秒钟后:电路再自动回复到“时分”状态。又如金雀牌秒表当按住S\(_{4}\)按钮2秒钟后,表机的“时、分、秒”状态才能转入“0.0000”(见图2c)秒表显示状态。如需回复时,按照同样的方法按住S\(_{4}\)2秒钟,表机即恢复常态显示。遇有延迟作用的这些表机时,操作按钮的时间间隔不要小于2~3秒钟,以防操作过快而影响屏面状态的正常转换。

6.初始状态和手动复位:为了便于表芯装配过程中的测试和校验,一些液晶手表通电以后设有固定数值的初始显示状态。例如,兰陵牌五功能男表为“12:00”(见图2d)和“12 1”(见图2e)形式,它表示表机停在十二月一日零点时间上,而兰陵牌SD型六功能手表为“1.00\(_{0}\)O”(见图2f)形式,它表示停在上午一点钟时间上。

有的手表装上电池后,偶有多划、缺划、甚至逻辑发生混乱的现象,如出现图2h和图2i等显示,一般只要通过按钮调校,即轮番使用有关按钮进行时间调整;或者通过手动复位,就能恢复正常。例如,爱卡十二功能手表,如出现上述现象时,只要同时按下S\(_{1}\)、S2和S\(_{3}\)按钮,进行强制复位,表机即复原为“12:00”(图2d)状态。金雀牌A6-3型手表,同时按下S1和S\(_{2}\)按钮,即回复到图2d和图2e状态。

手动复位也是快速检验手表的笔划显示和逻辑功能是否正常的一种方法。例如,兰陵牌闹表只要同时按住S\(_{1}\)和S2,表机就出现图2g全显示和响起清脆的闹音,这种方法也为选购手表带来了许多方便。

7.液晶手表的功耗极小,在更换新电池时,如先在表机旧电池两端并联一个电容,取出旧电池,表机仍能正常走时数秒至数十秒,如在这段时间内换好新电池,则可以不必重调时间和日期。例如兰陵牌五功能男表,如果并联100μF电容时,表机断电后可继续工作20秒钟。

8.为了延长液晶手表的电池使用寿命,有的手表电路带有停电逻辑设置。例如,金雀牌A6-3型和B6-1型手表,只要将表机调校到“月”功能状态,并放置30秒钟,表机电路即自行断电,不再显示。这样,液晶手表在运输、仓储、销售和不需携带使用的期间,就可起到节电的作用。

9.由于各种表芯所采用的 CMOS电路的触发方式不尽相同,其按钮操作形式有的为电平触发,即必须用手按住按钮才能调校;而有的为脉冲触发,即需点动(不断揿动按钮)来完成。即便同一表芯的各个按钮,其触发方式也不相同。所以调校时要耐心摸索,正确按动,否则就会出现转换和计数不爽,误以为是电路和按钮“失灵”的故障。

10.不同表机二月份的天数有的为28天,有的为29天。28天的表机,在四年中要调一次闰月,29天的表机在四年中要调三次平月。如发现二、三月份交替时显示有误,则应及时修正月份和日期。也有的表机,它的二月份的天数是自动调整的,例如双菱牌DQ55A(B)型手表,当按动S\(_{3}\)六次时,就出现闰年和平年状态,显示0为闰年,显示1、2、3数字为平年,通过一次调整,以后就不必逐年调整了。

由于构成液晶手表的CMOS大规模集成电路,在设计中有很大的自由度,不同款式手表的功能和特点并不相同。以上介绍的十种情况,是否适用于您的手表,还得根据具体款式和进行实际摸索、调整而定。(纪养培)
