我们设计制作的两种导向罗盘，一种是发光式的，一种是发声式的。

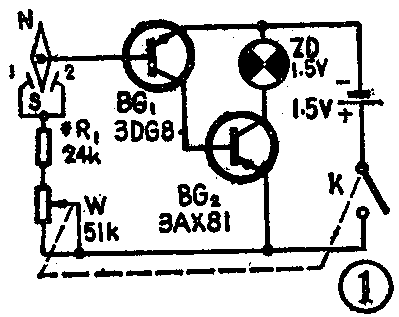

发光式导向罗盘的电路见图1。图中晶体管BG\(_{1}\)、BG2组成直耦式放大器。指针为罗盘上的指针，并标有极性。当没偏离正北方向时，“S”端与“1”、“2”是断开的，BG\(_{1}\)的基极断路，BG1、BG\(_{2}\)均不导通，小指示灯不亮；当偏离正北方向时，“S”端与“1”或“2”端接通，BG1的基极偏置电路接通，BG\(_{1}\)导通，BG2也导通，小指示灯亮。

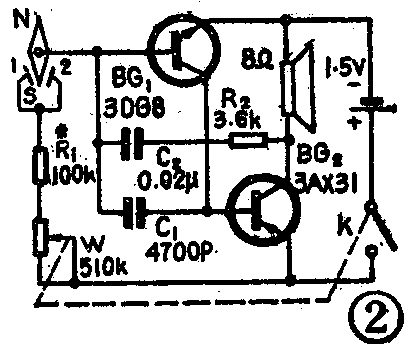

发声式导向罗盘的电路见图2。晶体管BG\(_{1}\)、BG2、C\(_{1}\)、C2和R\(_{2}\)等组成音频振荡器。当“S”端与“1”、“2”端断开时，振荡器不工作，喇叭无音频信号发出；当偏离正北方向时，“S”端与“1”或“2”端相接通，振荡器工作，喇叭有音频信号输出。图2中，C2取0.02μF容值较合适，容量大，振荡频率低，音调低，反之音调高。R\(_{2}\)取3.6～4K阻值较合适。同样改变R2、W阻值都可以改变音调。
由于两个图中的R\(_{1}\)、W阻值较大，流过磁件的电流很小，所以对磁外的影响也很小，可忽略不计。
图中的晶体管BG\(_{1}\)、BG2的β应在100～150范围内，效果较好，图1中BG\(_{2}\)可用 3CX200A；图1中的指示灯用1.5伏小电珠，耗电约180mA。电源用一节二号电池。因2中扬声器用φ50mm、0.1VA的8欧喇叭，电源用一节4号电池。
由于电路简单，所以电路调试很容易，调发光罗盘电路时，先在BG\(_{2}\)的集电极串一个电流表，用一个20K的电阻代替R1接入电路，接通电源开关，旋动W,使电流表指示到180mA,这时测量出所接电阻与W串联后的总阻值，换上等于总阻值的电阻就作为R\(_{1}\)。此时电路就算调好。
调试发声罗盘时，与前面介绍的发光罗盘相同，但调试前应先把C\(_{2}\)、C1反馈电路断开，使BG\(_{2}\)的集电极电流为80mA，焊好R1、C\(_{1}\)、C2电路，调试就算结束。

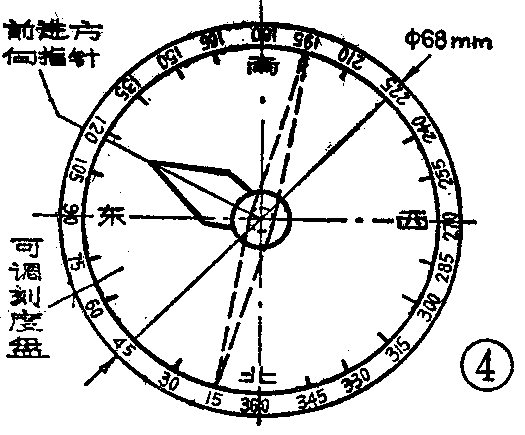

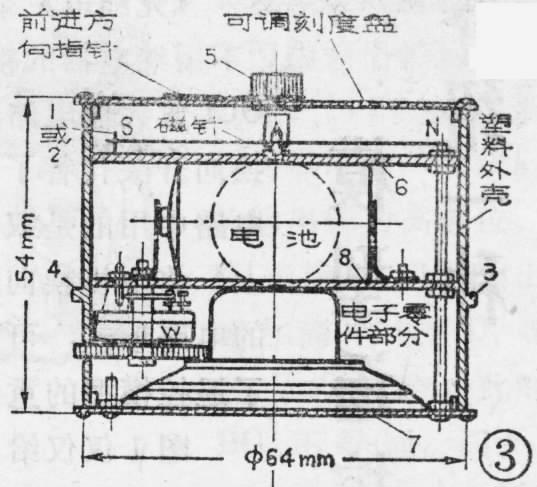

发声罗盘的装配图设计成图3所示。外壳为圆柱形塑料的，可用现成的塑料制品改制，尺寸见图示。上面的可谓刻度盘是用透明塑料制作的，绘制刻度见图4，将它放在塑料圆柱体上，应能自由旋转。可调刻度盘的中心装了一个前进方向指针，该指针可旋转360度，指示任何方向。指针指示方向定下来后，拧紧螺帽（图中5），就可以将指针固定在预定的方向上。
指针触点“1”、“2”可用铜片制作，并且固定在底板6上，磁针轴也固定在底板6上，放上磁针后，磁针一端应放在“1”、“2”触点中间，并且当磁针摆动时不能超出“1”、“2”触片。磁针轴上端与前进方向指针的轴帽下端之间距离应小于0.5mm，磁针在使用中上、下位移应限制在0.5mm以下，这样可延长罗盘的使用寿命，工作可靠。
图中，喇叭放置在离磁针较远的地方，并将磁针轴、喇叭磁钢中心设计在同一中心线上，这样可在缩小体积的前题下，使喇叭和磁计的磁场互相干扰最小，以免影响磁针的正常指向。本罗盘中，磁钢上端距磁针轴为25mm。喇叭借三只紧固底板的螺钉固定在底板7上，并适当开些传声孔。底板6、7、8可用胶木板，其直径与圆柱外壳内径同，用三只长螺钉将它们固定住。电路的元器件安装在底板8上。电池的正、负极由弹片引出，旁边有弹簧（图中圆虚线）将电池夹住。为防止碰损电位器W的手轮，同时加强壳体的机械强度，在外壳的3、4部分加了凸外圆。
发光罗盘的结构设计成图5形状，也是圆柱形塑料外壳，可调刻度盘见图6。底板6、8用三只长螺钉固定在壳体内侧的卡头上。电池应使用底部没有外附铁片的，以免对磁针造成不良影响。触点“1”、“2”，电池弹簧片以及连接的螺杆、螺帽都应用非铁磁材料制作，以尽量减小对磁针的影响。更换电池时，只要将底板7拧开即可。
为了保证两种罗盘的工作良好，寿命长，磁针轴，磁针轴眼，触点“1”、“2”及磁针的触点部分表面应镀上耐磨、导电良好的金属。
使用这两种罗盘时，先根据当地的磁偏角，配合磁针的指向，把可调透明度盘上的南、北对准当地实际南北方向，再调前进方向指针，使指针指示预定前进方向，然后拧紧螺帽5使之固定。前进方向指针同时也起帮助记忆预定方向的作用。行进者即可按前进方向指针所指引的方向前进。当行进中偏离预定路线时，罗盘就发声或发光告诫行进者，应修改前进方向。在判断前进方向是否正确时，可把罗盘在手中放平，稍停片刻（几秒钟），待指针停稳后，慢慢转动罗盘，至不发出灯光、声音止，此时再按前进方向指针所指引的方向前进。
这两种导向罗盘也适用于寻找和营救，在夜间或天气不好时，使用更为方便。发声罗盘还适用于盲人行走导向；发光罗盘也适用于聋哑人行走导向。（杜鸿钧）
