天虹牌 RC－141D型彩色电视机是香港装配的，该机采用四块集成电路。同步分离、AFC电路、行场振荡、行场激励等功能均由集成电路IC301（TA7609P)来完成。
当该机出现水平一条亮线故障时，打开后盖对TA7609P可作电压检查，检查中发现第⑧脚正常电压应为7V，现在高达10V左右、第⑦脚正常电压应为0.6V，现在高达0.8V。断开外围元件R\(_{32}\)，后再测量，8脚电压为12V，等于电源电压。在没有断开R320时，除⑥、⑦、⑧脚外，其它各脚电压均正常，检查外围元件都完好。进一步测量场输出管Q\(_{3}\)06集电极电压，正常情况下为60V，现在高达100V以上，说明整个场输出电路均未工作。经分析认为是IC301内部场锯齿波放大器或激励器有故障，使Q303没有激励信号输入，致使场输出管截止而造成的。

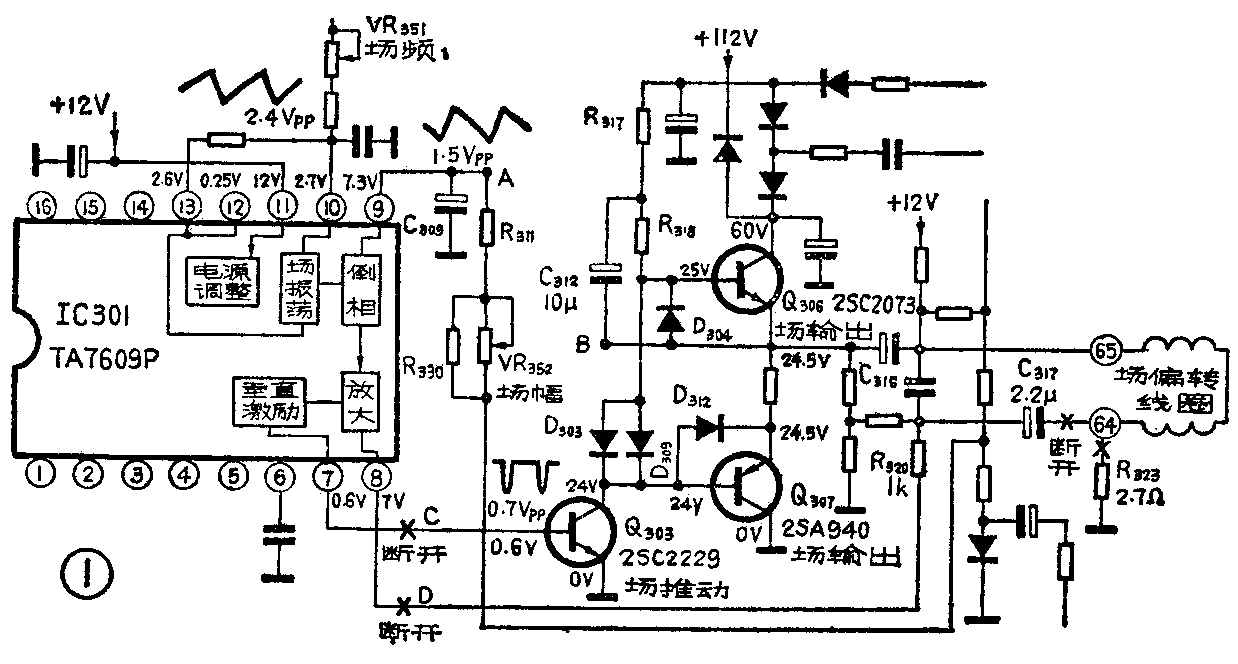

该机场扫描功率输出采用OTL电路，如图1所示，场推动管Q\(_{3}\)03采用NPN中功率管2SC2229。当集成电路内部的场锯齿波放大器或激励器损坏时，需要在Q303前面加一级PNP小功率硅管组成的前置放大器，场扫描锯齿波信号可从IC301的第⑨脚引出，因为⑨脚输出的是倒相后的锯齿波信号，加到场幅电位器VR352上。具体改装方法如下：
1．断开IC301第⑦脚与Q\(_{3}\)03的连线。将印制板正面的一根连线焊掉即可。
2．断开IC301第⑧脚与R\(_{32}\)0的连线，这是IC301中场锯齿波放大器改善线性的负反馈电路。重新改装时，反馈电路需要稍稍改变一下。

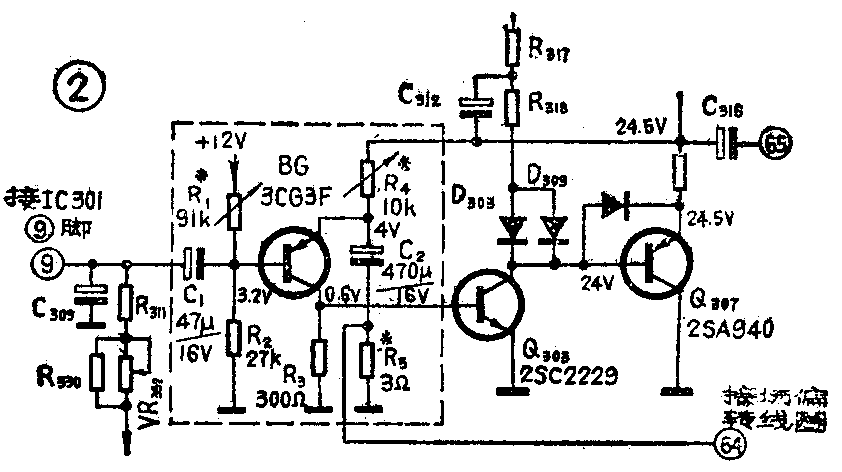

3．断开原接到场偏转线圈去的64号位处的C\(_{317}\)、R323、然后将按照图2虚线框内电路组装的放大器接到电路上。BG\(_{1}\)选用 PNP硅管3CG3F，也可以用3CG15、3CG21等。调节电阻R4，使场输出管Q\(_{3}\)06、Q307的中点电压保持在24.5V，原来场偏转线圈接C\(_{317}\)、R323的一端，改接到新组装电路的R\(_{5}\)上端，构成对BG发射极电压的负反馈，以改善线性。C2选用大容量的电解电容。适当选择R\(_{5}\)的阻值，使图象下线性改善。然后调节R1的阻值，使图象线性最佳。经过这样调整后，场幅可能有些变化。可稍微调节一下场幅电位器VR352，使图象满幅。
最后需要说明的是，该放大器的接地点最好接在IC301附近，否则可能会在图象上部产生阴影。（王永平）
