掌握了收音机的工作原理，并通过一定的制作实践之后，就为进一步检修收音机打下了基础。什么叫做检修？怎样进行检修？所谓“检修”，一是“检”，二是“修”。“检”就是通过检测来判断故障；“修”就是通过修理来排除故障。这个过程就好象医生治病一样，首先要根据症状确定患什么病，然后再对症下药把病治好。在这里，修理是目的，检测只不过是手段。然而，只有通过检测才能弄清楚故障的性质和根源，为选择正确的修理方法奠定基础。否则，盲目地乱修乱调，常常是越修越糟。所以检修一台收音机首先必须经过检测，然后才能进行修理。除此之外，判断一台收音机的故障，一般来说要比排除故障困难得多。因此，如何通过检测准确而又迅速地判断故障，是检修收音机的关键环节。下面就来谈谈检修的一般知识及检测故障的基本方法。
检修的一般知识
收音机产生故障的现象很多，而造成故障的原因大体可分以下几类：（1）机械故障：如调谐指示机械传动系统失灵，电池夹、耳机及电源插孔接触不良等；（2）焊接及连线故障：如漏焊、假焊、脱焊或连线断线等；（3）元件故障：如电位器接触不良、晶体管烧毁、电解电容器漏电、电阻断裂、中频变压器断线等；（4）失谐故障：如中频变压器、本振线圈等由于使用时间长久或受剧烈振动而变值，有时在修理过程中被误调，以至造成频率范围不对或跟踪不良等。
当我们拿到一台需要修理的收音机之后，如何着手判断故障的原因呢？中医诊断病症总结出所谓“问”、“闻”、“望”、“切”四诊。判断一台收音机的故障也大致如此，那就是：“问”、“听”、“看”、“测”四个步骤。“问”就是向使用者询问“是什么故障？”“故障是怎样发生的？”“找人修过没有？”等等。使用者所提供的情况，对于分析故障很有帮助，往往根据所提供的线索，很快就能找到故障的根源。“听”就是收听收音机实际放音。放音效果是一台收音机各项技术指标综合的表现，因而通过听音，可以直接了解故障的实际表现，同时也进一步印证了使用者所提供的情况。“看”就是通过直观检查机器的外观、内部结构、电路元件等是否正常，以发现故障的原因。“测”则是借助于测试检查故障的原因。具体的检测方法将在下面介绍。
检修收音机是一项十分细致的工作，在检修过程中有下列几点需要注意：
（1）在检修之前要先熟悉一下电路，并对照机器弄清是几管的收音机，每级管子在什么位置。电路是什么形式、主要元件是如何布置的等等，要做到心中有数再开始检查。
（2）打开机器拆出机芯时，要分清紧固机芯和紧固元件的螺钉，以免拆错。如出现拆错应及时装好。另外，如需拆下拉线或拉线盘进行检查时，则要注意拉线的绕法，最好画图记录下来，以便复原。
（3）接通电源之前，最好光测量一下电源电压，看是否符合正常值。电压低于正常值70％时，应更换新电池。另外，在检修过程中千万注意不能将电源极性接反。
（4）在未弄清故障原因之前，不能随意调整中频变压器、本振线圈、微调电容、半可调电阻等元件，如需要调整试验时，要事先做好记号，以便试后还原。
（5）拆换元件应十分慎重。要有相当的把握时再进行拆换。换上的元件最好是新的同型号元件，以保持原机的质量。在焊晶体管时，应先镀好焊锡，焊接时间不宜过长以免损坏晶体管和印刷板。
（6）要尊重原产品的设计。收音机的电路、元件以及布线位置等，在检修过程中不要随心所欲地改动。修理时也不能采取把故障“跳过去”的办法。
判断故障的基本方法
判断故障的基本方法，总起来主要有直观检查法和测试法两种。测试法又可分为信号注入法、电压电流测试法、电阻测试法、代替法、短路法等，下面分别予以介绍：
1．直观检查法：直观检查法一般是作为初步检查故障的一种方法。然而收音机的许多故障，如机械故障、焊接及连线故障以及一部分元件故障，则主要靠直观检查来判断。例如判断收音机“无声”这类故障时，就应仔细地观察电池夹是否接触不良：弹簧有无生锈，弹性是否不够；外接电源及耳机插座弹簧片接点是否接触良好；插座、电池夹、扬声器等与印刷板之间的连线有无断线情况；有无焊接不良的情况；元件有无断裂、烧毁、相碰等情况；印刷板铜箔有无断裂、脱落；输入回路的多股线有无断线等等。又如判断调谐系统的故障时，则应仔细观察拉线有无松弛、打滑现象；拉线盘与可变电容器之间的固定螺丝钉是否松动等等。
2．信号注入法：信号注入法也叫干扰法。利用这种方法，可以简易地判断收音机故障的部位。具体做法是拿一个小改锥，并用手指接触它的金属柄，然后用改锥尖端分别去碰各级晶体管的有关电极，见图1中画黑圈处。这就相当于在该电极注入一个测试信号，如果在该电极之后的各级电路无故障，在扬声器中就能够听到“喀喀”的响声。而且越往前级声音越响。在检查时，一般是从末级开始逐级向前检查，如果各级均无声，则故障可能出在末级；如果在某一级之后有声，在这一级之前无声，则故障可能就在这一级。检查时也可以首先在音量控制电位器中心抽头试一下，如无声则说明故障在低放部分；如有声则说明故障可能在以前各级。

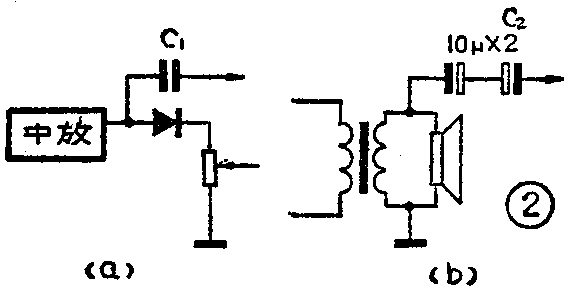

另一种信号注入法是采用一台正常工作的收音机作信号源，从收音机中分别引出中频及低频信号作为测试信号。引出信号的方法如图2所示。中频信号从检波二极管前通过外加的隔直电容C\(_{1}\)引出，C1取100～1000PF，（见图2a）；音频信号从扬声器经外加的隔直电容C\(_{2}\)引出，C2采用两只10μF电解电容反极性串联作为无极性电容，以适应不同极型晶体管所组成的电路（见图2b）。使用时应将收音机调谐到一个本地电台，再将输出信号送到图1中各测试点。测低放部分时送低频信号；测以前各级则送入中频信号。调节收音机音量控制电位器，还能控制输出音频信号的幅度，以适应测试不同级时对电压大小的不同要求。
3．电压电流法：上述两种方法，虽然能够检查出一些故障，但需要进一步查清故障时，还必须用万用表来测试电路的电压和电流，通常把这种判断故障的方法叫做电压电流法。这是一种比较重要的方法，应当熟练掌握。
检查收音机的许多故障，往往都是从检查电源电压开始。检查的方法是：在不接通电源开关时，测量电池夹“＋”、“－”两个引出端上的电压，如果电压不符合要求，则应测量电池的电压，每节应在1.4伏以上。但实际上有的电池失效后电压仍然较高，所以比较可靠的方法是瞬时测量电池的短路电流，即将万用表置500mA电流档，将负表笔接电池负极；用正表笔迅速碰一下电池正极，在接触的瞬间，观察表中的电流应大于100mA，这节电池才能认为良好。然后将电源开关接通，再测量电池夹引出端上的电压，此时电压较开机前不应有明显的降低。否则说明该收音机电流过大。
在检查有些故障时，如耗电过快等，往往需要检查整机静态电流。方法是在不接通电源开关时，将万用表置电流档，正负表笔跨接在电源开关的两个接点上。一般型号的六管、七管机测得电流约5～15mA。如果测得电流过大或过小，都说明该机有故障，需进一步检查。
收音机在正常工作时，各级的晶体管都必须建立正确的工作点。如果工作点不正确，收音机就要发生故障。因此运用万用表测量晶体管的工作状态，是判断故障的最重要的方法。一般六管收音机各晶体管的集电极电流如表1所示。
变频管 第一中放管 第二中放管 低放管 功放管
集电极电流 0.4～0.6 0.4～0.6 0.8～1.2 1～3 2～7
（mA）
测试集电极电流的方法有两种，一种是将电流表串接在晶体管的集电极电路中（注意：不可串入发射极电路中），直接测量集电极电流的大小。在成品收音机中为了测试方便，一般在印刷板上连接集电极的铜箔上留有一个缺口，测试时只要焊开缺口，再把表笔跨接在缺口的两边即可测出该管的集电极电流。另一种方法是测量发射极电阻上的电压，然后根据电阻值估算出集电极电流。后一种方法无需焊动电路，比较简便易行，因此用得比较多但不够准确。
将测得的集电极电流值与表1典型值对比一下，就可以判断出各晶体管的直流工作状态是否正常。当然，在有些情况下，集电极电流值正常，也不能肯定直流工作状态正常，往往还需要再配合测量集电极对地的电压，综合起来分析判断。即使是确定直流工作状态正常，也不能说明交流工作状态正常。然而，如果直流工作状态不正常，或者集电极电流不正常，这一级的工作就一定不正常。因此，只要发现集电极电流不正常的晶体管，就可以判断这一级有故障，需要进一步检查。

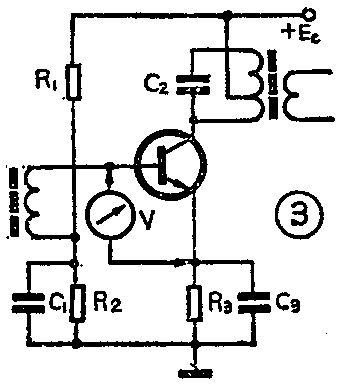

另外，通过测量晶体管各极之间的电压往往可以很快地找出故障的原因。以检测硅管收音机一级中放电路为例，见图3。先测基极与发射极之间的电压，正常值应为0.6～0.7伏。如果测得电压为0.5伏以下，则判断晶体管工作在截止状态；如果测得电压为1伏以上，则可能是晶体管发射结开路；再测集电极与发射极之间电压，如测得电压为0.5伏以下，则说明晶体管处在饱和状态；如测得电压接近电源电压，则说明晶体管处于截止状态或者集电极开路；如果测得电压为零，则说明集电极与发射极之间击穿。知道晶体管的工作状态，就可以进一步检查偏置电路。如截止时应检查R\(_{1}\)是否开路，R2及C\(_{1}\)是否短路，中周次级圈是否断线或碰外壳等；如饱和时则应检查R1是否变小，R\(_{2}\)是否开路等。
4．电阻测量法：判断收音机故障时，还经常要用到“电阻测量法”。所谓电阻测量法，就是利用万用表的电阻档来测量所怀疑的元件是否开路、短路或变值；测量某一段接线或开关的接点是否导通等等。这里需要说明的是，在电路中测量晶体管的发射结或集电结正反电阻比时，所测得的值并非结本身的正反电阻值，而需考虑这两个结上所并联的电阻的影响。例如图4电路中，若用万用表测得集电极与基极的正向电阻为30Ω，反向电阻为10KΩ，并不能认为反向电阻只有10KΩ，而是集电结反向电阻与R\(_{1}\)+R3并联之后的电阻为10KΩ。而测量正向电阻时，由于结的正向电阻值比较小，R\(_{1}\)＋R3的影响则可忽略，所以正向电阻可认为即为所测的正向电阻值30Ω。同样，在测量晶体管电路中的电阻时，也要考虑晶体管结电阻的影响。例如测量R\(_{4}\)时，当表笔负端接发射极、正端接地时，电表内电池的极性对发射结来说是加反向电压，而反向电阻比较大，因而所测得的阻值比较接近R4；若将表笔反接，则发射结加正向电压，正向电阻则比较小，所测得的电阻值近似为R\(_{4}\)与R2的并联值，显然要比R\(_{4}\)小得多。因此，测试中要对测得的数据加以分析，才能确定是否正常。但在某些情况下，例如测量发射结或集电结电阻时，无论表笔怎样接，正、反电阻值均为一较大值，并近似为该结上所并联的电阻值，则可断定这个结已经开路。同样，如果测量电路中某一电阻时，所测得的阻值比这个电阻值小，并不能说这个电阻值变小，往往是由于另外的电阻并联的结果。但是若测得的阻值比这个电阻值还大，则可断定这个电阻断路或变值。这些规律，需要一边测量一边思索，逐渐达到熟练的程度，才能判断自如。
5．代替法：在判断故障的过程中，如果怀疑某一元件有故障时，可以用一个完好的元件代替它试一试。如果换后故障消除了，则证明这个元件确实坏了，应予更换。在某些情况下，例如怀疑电阻断路、电容内部断路等情况，一般只要用好元件并联在可疑元件上一试，就可以判断出是否有故障，而不必焊下原来的元件。在其他情况下，也可以只焊开一端试验。
6．短路法：在判断收音机的汽船声、啸叫声、杂音这一类故障时，采用短路法检查故障往往很有效。短路法与信号注入法相反，不是在某点注入信号，而是将某点的信号对地短路。从而使短路点之前的电路不起作用。如果短路后故障也随之消失，则说明故障在短路点之前的部分电路之中。如果从后向前逐级短路，当短路到某一级时故障消失了，再往前短路，故障又出现了，则说明故障就在这一级。需要说明，这里所说的“短路”并非真的用一条导线来短路，而是指对交流信号短路。具体作法是用一只容量较大的电容将一端接地，用另一端分别去接触各测试点。对高频及中频电路部分，电容量可选0.1μF左右的瓷介电容；低频部分可选100μF左右的电解电容。(刘铁夫)
