该电源可作为一般小功率半导体收音机、录音机的电源，具有限流保护值连续可调的特点。最大输出电流为150mA，分11档调节，限流保护值为2mA～150mA；输出电压为0.8～8.8V，也是分11档输出。该电源具有过流保护电路，一旦工作电流超过预先给定值，电源就进入保护状态，并给出声、光报警信号。
电路简介

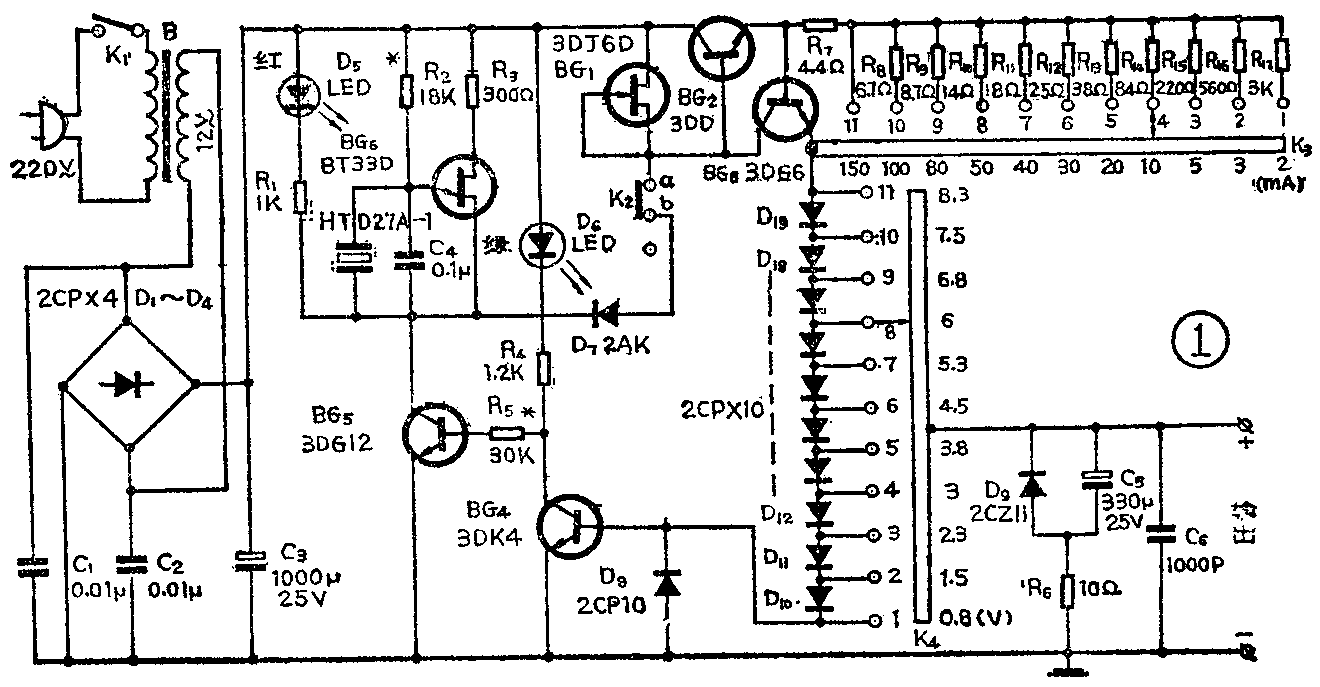

整个电源电路见图1。经变压器B降压后的12伏交流电压，加到由D\(_{1}\)～D4、C\(_{3}\)等组成的整流滤波电路。整流滤波电路输出的电压加到由BG1～BG\(_{3}\)等组成恒流源电路，这里BG1相当于恒流管，BG\(_{2}\)为调整管，BG3为放大管。BG\(_{3}\)的基极和发射极之间接了R7～R\(_{17}\)电阻，以取得11档不同数值的恒流电流输出，图中给出了各档对应的恒流电流值，由开关K3 选取。BG\(_{3}\)的发射极上还串接了11只二极管，由于单个二极管的正向平均压降在0.7～0.8V左右，所以稳压输出电压分11档，通过开关K4选择，就能实现以0.7（0.8）伏为间隔的步进调节的输出电压。
晶体管BG\(_{4}\)、BG5、BG\(_{6}\)、陶瓷片、发光管D5、D\(_{6}\)等组成工作状态指示、过流保护和报警电路。当电路工作正常时，恒流源输出的电流一部分加到负载上，同时还有一小部分经二极管D8加到BG\(_{4}\)的基极，于是BG4导通，C\(_{3}\)两端的输出电压加到了D6、R\(_{4}\)、BG4 支路上，D\(_{6}\)发出绿光，指示电路工作正常。这时由于BG5不导通，红色发光二极管D\(_{5}\)不亮，同时BG6也不工作。
如果电路输出端短路，BG\(_{4}\)因发射结被短接，由导通变为截止，绿色发光二极管D6不亮了。此时BG\(_{5}\)导通，D5亮，发出红光报警。同时，BG\(_{6}\)也导通，由BG6、C\(_{4}\)组成的锯齿波振荡器工作，产生的振荡信号激励陶瓷片产生单音信号，发出音频报警信号。
本电路的过流保护方式有两种，一是恒流型保护，一是截止型保护，保护状态的选择由K\(_{2}\)完成。当K2将a、b端接通时，若输出端短路，BG\(_{4}\)截止、BG5导通，于是D\(_{7}\)也导通，BG2的基极接“地”电位，BG\(_{2}\)截止，此时输出电流接近于零，所以为截止型保护状态；当K2将a、b端断开时，D\(_{7}\)支路与恒流电路断开，当发生过流时，不影响原恒流电路的输出电流，所以为恒流型保护状态。电路处于恒流型保护状态时，BG2上的功耗较大；处于截止型保护状态时，BG\(_{2}\)上无功耗，但此时电源无自行启动能力，去掉短路故障后，应将a、b端再瞬时开路一下，重新启动电路。
元器件选择
电源变压器B可选择输出电压在12～15伏的各类小型变压器，此电源用的是12伏、功率为3瓦的电铃变压器。二极管D\(_{1}\)0～D19可用各类小型硅二极管2CP、2CZ、2CK及一个结损坏的硅三极管3DG、3DK等，要求其正向压降小于1伏（在150mA正向电流下测量）。D\(_{7}\)一定要选用2AK型锗开关二极管，若用2CK硅开关二极管时，电流的保护方式将由截止型变为减流型。
恒流调整管BG\(_{2}\)可选3DD型功率管，要求β≥100，BVceo≥25V， P\(_{CM}\)≥3W。结型场效应管BG1可选3DJ6、3DJ7等，要求零偏压下其饱和漏电流I\(_{DSS}\)≥1mA。
开关K\(_{1}\)为小型电源开关。K2最好选2×2带锁琴键开关，使用时按下K\(_{2}\)使之锁住，为恒流型保护；再按键使键跳起，为截止型保护。K3、K\(_{4}\)均为1刀11掷波段开关。压电陶瓷片可用HTD27A—1型的或者EB20～EB35系列的陶瓷片。
安装与调试

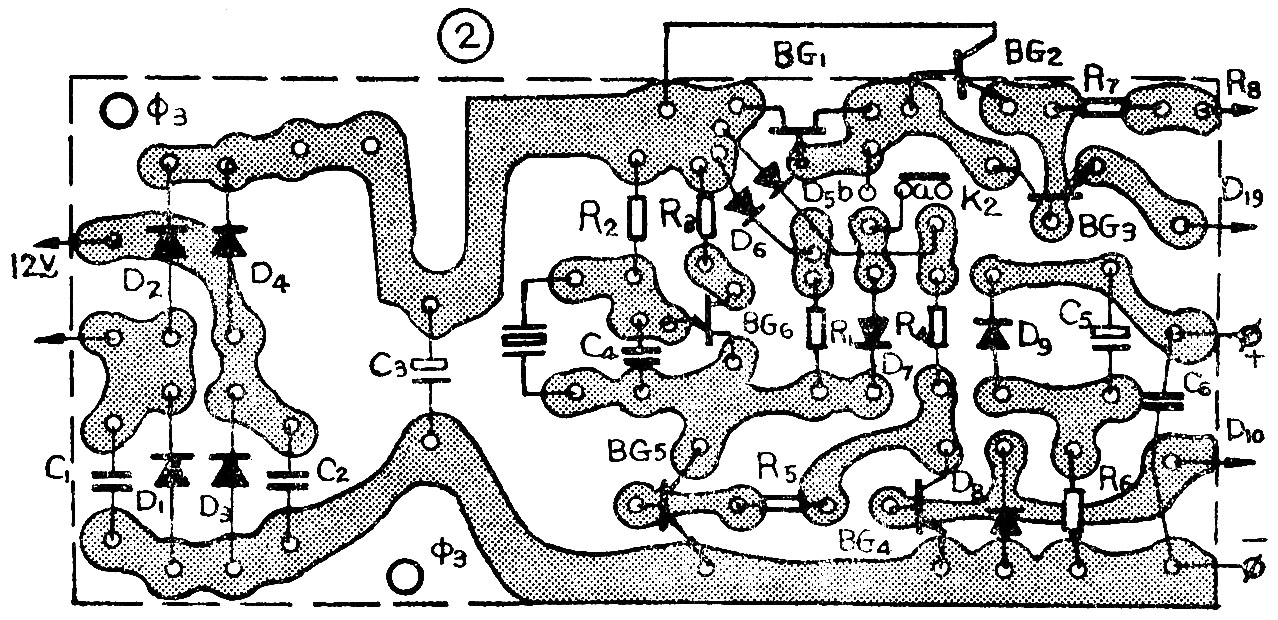

安装前对元器件要进行测量，元器件要安装在图2所示的印制板上（1∶1）。
调整时先调恒流源，将K\(_{1}\)接通，K2置开路状态即恒流状态。在电源的正、负输出端接入电流表，分别调整R\(_{7}\)～R17，使输出电流达到图1中所标注的电流值。
调整截止型保护时，将K\(_{2}\)的a、b端接通，K3、K\(_{4}\)可置于任何档位，将电源正、负输出端短路并串接电流表，测输出电流应接近0，否则应减小R5或将BG\(_{5}\)换成高β值的管子。
电压档复测时，因装之前二极管经过检验，所以把K\(_{3}\)置于50mA档，K4先放在第1档位，然后逐档调整，输出电压应从0.75V开始，以0.75V为间隔步进上升到8.3V，如正常则调试基本完毕。若不对，可适当更换二极管。
调整R\(_{2}\)使BG6组成的振荡器的振荡频率进入压电陶瓷片的谐振频率，一般在400Hz至4KHz之间，以音响好为主。
本人装好的电源外壳高为100mm，宽为60mm，厚为120mm，整机重量为750克。外形自行设计。（杨志刚）
