冬季家家户户都要用煤炉子做饭和取暖，由于天气冷都紧闭门窗，容易发生煤气中毒。煤气中毒报警器可在人们发生轻微煤气中毒时发出报警声响，通知人们及时处理。
工作原理

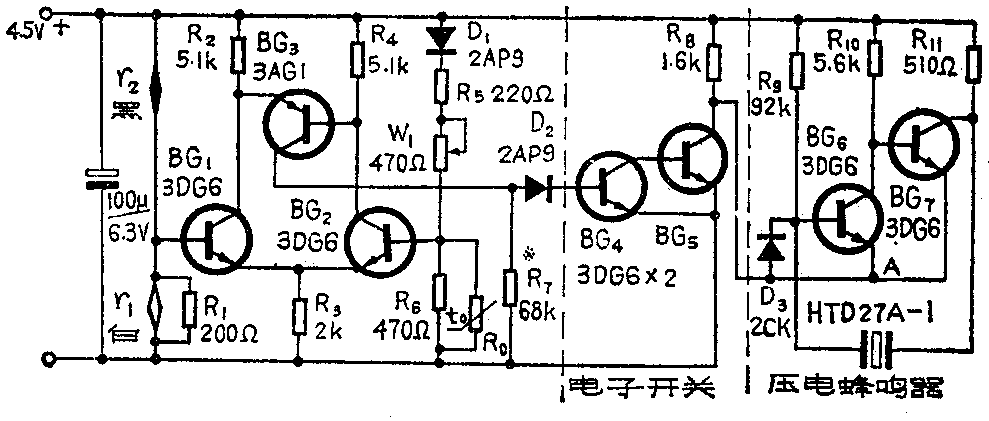

煤气中毒报警器电路见图。报警器中的煤气转换成电信号是靠热催化元件组成的电桥来实现的。电桥的四个臂为r\(_{2}\)；r1、R\(_{1}\)；D1、R\(_{5}\)、W1；R\(_{6}\)、R0。其中r\(_{1}\)为纯载体元件（白元件），r2为载体催化元件（黑元件）。当室内煤气达到一定程度时，热催化元件的阻值发生变化，破坏了电桥平衡，电桥这一输出信号经差分放大器（由BG、BG\(_{2}\)等组成）放大，再经晶体管BG3放大，由D\(_{2}\)耦合至电子开关。电子开关由晶体管BG4、BG\(_{5}\)组成，当BG4、BG\(_{5}\)导通时，由BG6、BG\(_{7}\)、压电陶瓷片组成压电蜂鸣器工作，发出报警声响。当室内煤气还没达到中毒程度时，电桥电路处于平衡状态，差分放大器无信号输出，电子开关电路不工作，压电蜂鸣器也不工作，无报警信号发出。R6两端并联的热敏电阻R\(_{0}\)用以补偿电源电压变化对报警点的影响，使报警点在一定温度范围内保持稳定不变（-20℃～50℃）。
调试与校准
调试时，先断开BG\(_{5}\)的集电极，将压电蜂鸣器的A点接电源负极，压电蜂鸣器应正常发声，改变R9阻值可改变音调频率。若压电蜂鸣器不发声，可能是BG\(_{6}\)、BG7的放大倍数小。在r\(_{2}\)两端并联一个200欧电阻，调节W1，若压电蜂鸣器仍不发声，说明BG\(_{3}\)穿透电流太大，应调换管子或减小R7的阻值。然后再调W\(_{1}\)，当W1增大时，压电蜂鸣器有声，减小W\(_{1}\)时，压电蜂鸣器无声，这时可将并联在r2两端的电阻去掉，把测量臂（r\(_{2}\)、r1和R\(_{1}\)）置于含有一氧化碳为0.07％的气袋或气瓶中，调W1使蜂鸣器能起叫和停叫，说明调试正常，否则应更换W\(_{1}\)或r2再作实验。最后再调W\(_{1}\)，当测量臂置于含有煤气0.07％的气袋中，压电蜂鸣器刚好起叫，把测量臂拿出气袋，蜂鸣器停叫。固定好W1，本机调试完毕。
本机正常耗电约为140mA，报警瞬间耗电为200mA，电源可用4.5伏直流稳压电源。
当空气中含有0.06％的一氧化碳时，就已经有毒了；当含有0.09％的一氧化碳时，人就会感到头痛呕吐，发生轻度中毒。本装置采用0.07％的含量作为报警起叫点。（蒋伯兴）
