集成电路μPC1031H2组成的场扫描电路，有结构简单，外围元件少，调节简便，易于维修等优点。现以三洋牌12—T280U1（昆仑牌B3110）、“美乐”B14llC型电视机为例，介绍它的故障检修方法。

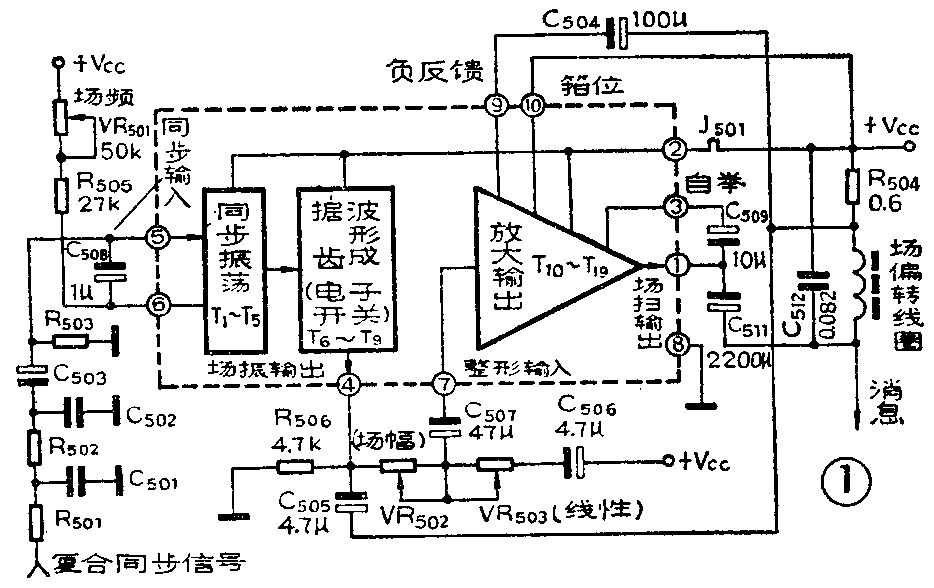

μPC103lH2的工作原理方框图如图1所示。它由同步、振荡、锯齿波形成、放大输出等电路组成。集成电路的内部电路可分为振荡和放大输出两大部分，外接电容C\(_{5}\)07是这两部分之间的耦合电容。
一、水平一条亮线
1．判断故障的大致部位：比较简单的方法是通过测量几个关键点的直流电压，来判别故障产生在哪一部分。然后逐步缩小故障范围。
本电路关键的测试点有以下四个：
其一，是集成电路的⑤脚。该脚电压正常与否，直接反映振荡电路是否振荡。场频正常时，该点电压为0.6V左右。调节场频电位器，此电压如果能在0.4～0.9V范围内变化，说明振荡电路工作是正常的。然后再调节“场频”，使此电压为0.6V。
其二，是集成电路的④脚。该脚电压正常与否，是有无锯齿波电压形成的标志。正常时应为6.2V左右，而且能随场频电位器调节而变化。如果变为9V以上或为0V，说明电子开关处在常通或常断状态，故障在锯齿波形成部分。
其三，是集成电路①脚。该脚的电压为OTL输出电路的中点电压，正常时为4.2～4.6V，此电压正常与否，标志着输出部分能否正常工作。
其四，是集成电路的③脚。如果④、①脚电压都正常，需要测量③脚电压，正常时为9.6V左右。如果锯齿波电压没有耦合到放大部分或者放大电路有故障时，该电压要上升至10.2V左右。可能是C\(_{5}\)07失效、场幅电位器VR502开路或集成电路本身损坏造成的。

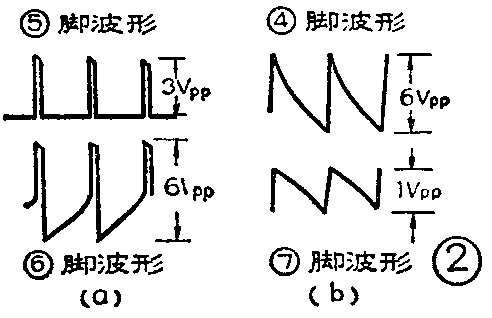

有条件时，也可用示波器来检查判断故障的大致部位。振荡电路工作正常时，⑤、⑥脚的波形如图2（a）所示，④、⑦脚的波形如图2（b）所示。当通过一只50μ以上的电容器，给⑦脚注入0.3～0.5V／50Hz的交流电压时，若光栅能展开，说明放大输出部分正常，若不能展开，说明故障在放大输出部分。
2．确定故障元件：产生故障的大致部位判定以后，可按照下面方法确定故障元件。
（1）若是振荡部分停振，常见的故障有C\(_{5}\)08失效、VR501开路、集成电路本身损坏。当C\(_{5}\)08失效时，⑤脚电压要上升至3.5V左右。当VR501或R\(_{5}\)05开路时，④、⑤脚电压均为0V。当R503开路时，⑤脚电压也要上升至3V以上。
（2）若是锯齿波电压形成部分有故障时，当测得⑤脚直流电压正常而④脚电压异常时，再测一下C\(_{5}\)05正极有无10.5V电压，如果无电压，则是R504开路。此电阻容易断路。然后再查R\(_{5}\)06、C505是否虚焊。当R\(_{5}\)06开路时，④脚电压为9.2左右；当C505失效或开路时，④脚电压为0V；当C\(_{5}\)05短路时，④脚电压变为10.5V。
（3）若是输出部分发生故障，当测得①脚电压比正常值偏高，先检查C\(_{511}\)是否短路或漏电。当C511完好，而①脚电压高出正常值很多，或者很低接近于0V时，是集成电路本身损坏。如果将J\(_{5}\)01断开一头，在其中串入一只500mA量移的电流表，正常时电流为200mA左右。集成块输出部分损坏时，电流将大于500mA或者小至20几毫安。

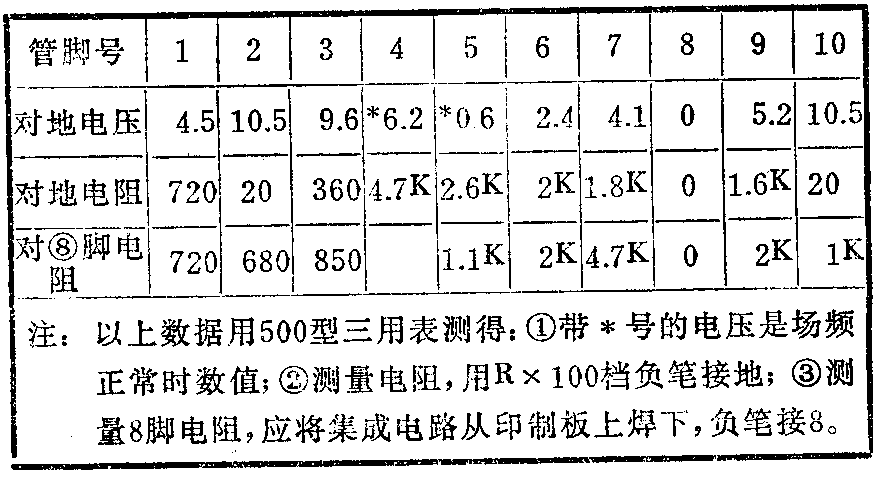

当故障产生的大致部位确定以后，检查这部分的外围元件又无损坏时，一般可断定为集成电路损坏。为了进一步证实集成电路是否损坏，可进一步测量各引出脚之间的直流电阻。一种方法是在路测量各脚对地的直流电阻。另一种方法是将集成电路从电路板上焊下来，再测量各脚对⑧脚的电阻。附表是集成电路完好条件下测量得结果。如果测量结果差别较大，则说明集成电路已损坏。如果没有μPC1031H2可换，可用进口集成电路LA1385、国产集成电路BGD1031直接代换。
二、垂直线性不良
这种故障主要发生在线性校正元件VR\(_{5}\)03C506、锯齿波形成电容C\(_{5}\)05以及负反馈元件C504上。（1）检修时可先调节VR\(_{5}\)03，并配合调节VR502，如果能使幅度和线性兼顾，可能是由于VR\(_{5}\)03调节部分松动，造成位移，引起线性的变化。另一种原因是与线性相关的元件，参数变化（例如电容器的容量减小等）。当电容C505容量变小或损耗增大（漏电）时，图象上部伸长，如图3；当C\(_{5}\)06容量变小或漏电时，图象下部伸长，如图4；当负反馈电容C504容量减小时，输出级动态范围减小，会出现垂直幅度小的现象。如果调节“场幅”电位器，使幅度增大，这时光栅下部压缩、上部伸长。检修时应注意与C\(_{5}\)05的故障相区别（C505容量减小时，场幅度不会减小）；当C\(_{5}\)04开路时，帧幅很小，拉开幅度时，光栅下部压缩严重、上部卷边，①脚电压也比正常值低。（2）光栅垂直幅度很小，只有6—8厘米，并且下部压缩成一条白带。测量④、①脚电压都正常，而③脚的电压偏高，一般是集成电路内部放大电路损坏。（3）产生线性不良的原因，多见于相关电路的电容器变质，特别是C505、C\(_{5}\)06检修时，用万用表往往不易判断电容器质量的优劣，可以用元件替换法进行检查。先根据故障现象，分析怀疑的电容。然后用另一只相同容量的好电容进行替换。再观察故障现象的变化，来判断原来电容的好坏。
三、场不同步
发生不同步故障时，应先调节场频电位器VR\(_{5}\)01，观察图像能否暂时同步。如果不能暂时同步，要检查定时元件VR501、R\(_{5}\)05、C508是否变质，尤其是VR\(_{5}\)01活动头与电阻膜片容易接触不良。如果能暂时同步，故障在同步引入电路。常见的有：（1）C503失效开路，场同步脉冲无法引入：C\(_{5}\)0l、C502任一只短路，同步信号被短路；这都会使场完全不同步。（2）C\(_{5}\)03容量变小，C501、C\(_{5}\)02开路或虚焊，同步脉冲波形不良。会使同步范围变小。(众言)
